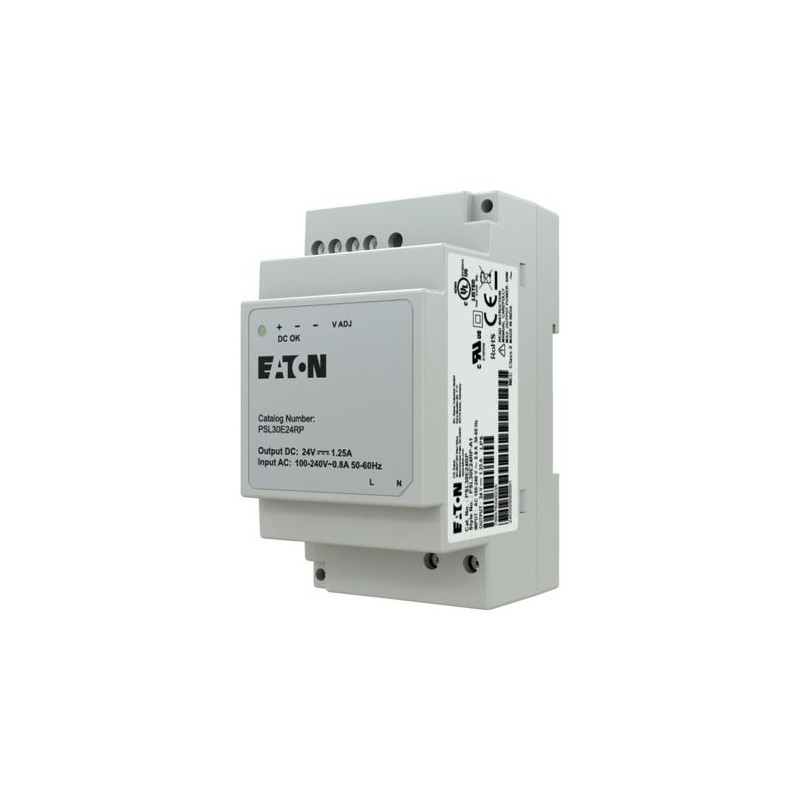

PSL30E24RP EP-401403 EATON ELECTRIC Alimentation, monophasé, 30W, 24VDC Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

PSL30E24RP EP-401403 EATON ELECTRIC Alimentation, monophasé, 30W, 24VDC

PSL30E24RP

EP-401403

EP-401403

EATON-MOELLER

Alimentation, monophasé, 30W, 24VDC

Plus de détails


Transformateurs

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $86.89
Prix unitaire: $86.89
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Nom du produit
Bloc d’alimentation Eaton PSL
Numéro de catalogue
Réf. EP-401403
Code du modèle
PSL30E24RP
Upc
786676040235
Longueur/profondeur du produit
91 mm
Hauteur du produit
55,6 millimètre
Largeur du produit
53 mm
Poids du produit
0,14 kg
Certifications
CEI 62368-1
EN 55032
CISPR 35/EN 55035
EN 61000-3-2
EN 61000-3-3
IEC/EN 61000-4-2
IEC/EN 61000-4-3
CEI 61000-4-4
CEI 61000-4-5
CEI 61000-4-6
CEI 61000-4-8 : 2010
EN 61000-4-11
EN CEI 63000
Conforme RoHS
ATTEINDRE
La TSCA
P65
SELV (EN 60950)

Caractéristiques et fonctions

Type de connexion électrique
Connexion à vis
Matériau du boîtier
plastique
fonctionnalités
Tension de sortie stabilisée
Nombre de phases
1

Généralités

Degré de protection
IP20 (en)
NEMA 1
Degré de pollution
2
Catégorie de produits
alimentation
Indicateur LED
Indication d’état de « DC OK » : LED verte
Consommation d’énergie
34 W

Conditions ambiantes, mécaniques

Résistance aux chocs
4 g, Mécanique, selon IEC/EN 60068-2-27, Choc demi-sinusoïdal 22 ms, 9 Impacts
Résistance aux vibrations
10 - 500 Hz à 30 m/s² (3 G max.) pendant 60 min. dans les directions de l’axe X, de l’axe Y, de l’axe Z, (IEC/EN 60068-2-6)

Conditions environnementales climatiques

altitude
Max. 2000 m
Température ambiante de fonctionnement - min
-25 °C
Température ambiante de fonctionnement - max
71 °C
Température ambiante de stockage - min
-25 °C
Température ambiante de stockage - max
85 °C
Protection climatique
< 95 % d’humidité relative à +25 °C, sans condensation

Compatibilité électromagnétique

Impulsion de rafale
1 kV, selon IEC/EN 61000-4-4, niveau 3
Décharge de contact
4 kV, selon IEC/EN 61000-4-2, niveau 3, ESD

Capacités des terminaux

Capacité terminale (flexible avec virole)
Entrée / sortie : 0,2 - 3,3 mm²
Capacité du terminal (flexible avec virole AWG)
Entrée / sortie : 24 - 12

Sécurité

Classe de protection
2 (IEC/EN 60536)
Résistance d’isolation
3 kV AC (entrée/sortie)
Temps moyen entre les pannes (MTBF)
> 500 000 h

Caractéristiques d’entrée

Tension d’entrée à AC 50 Hz - min
90 V
Tension d’entrée à AC 50 Hz - max
264 V
Tension d’entrée à DC - min
125 V
Tension d’entrée à DC - max
375 V
Courant d’appel
< 25 A à 115 V AC (limitation du courant d’appel I²t (+25 °C))
< 50 A à 230 V AC (limitation du courant d’appel I²t (+25 °C))
Courant de fuite à la terre IPE - max
< 0,25 mA (à 240 V CA)
Temps de rampe/point fixe
< 2000 ms
Fréquence d’alimentation
50/60 Hz, Entrée, Valeur nominale
47 Hz, entrée, min. Gamme
63 Hz, Entrée, max. Gamme
Tension d’alimentation en courant alternatif, 50 Hz - min
90 V c.a.
Tension d’alimentation à courant alternatif, 50 Hz - max
264 V c.a.
Tension d’alimentation à courant continu - min
125 VDC
Tension d’alimentation à courant continu - max
375 VDC
Caractéristique de déclenchement
B

Caractéristiques de sortie

Ondulation résiduelle
< 100 mVpp (PARD à 20 MHz)
Charge capacitive
3000 μF max. Démarrage de la charge capacitive, Caractéristique de sortie
efficacité
> 87 % (115 V CA)
> 87 % (230 V CA)
Courant de sortie à AC, 50 Hz - max
1.25 A
Tension de sortie
24 V
Tension de sortie à DC - min
24 V
Tension de sortie à DC - max
24 V
Puissance de sortie nominale
30 W
Tolérance de tension
± 2 %, Tension de sortie nominale

Vérification de la conception

Dissipation thermique de l’équipement, Pvid dépendant du courant
4 W
Capacité de dissipation de chaleur Pdiss
4 W
Dissipation de chaleur par pôle, Pvid dépendant du courant
4 W
Courant de fonctionnement nominal pour une dissipation thermique spécifiée (In)
3 "
10.2.2 Résistance à la corrosion
Répond aux exigences de la norme de produit.
10.2.3.1 Vérification de la stabilité thermique des enceintes
Répond aux exigences de la norme de produit.
10.2.3.2 Vérification de la résistance des matériaux isolants à la chaleur normale
Répond aux exigences de la norme de produit.
10.2.3.3 Résister. d’insul. mat. à la chaleur / feu anormale par élection interne. Effets
Répond aux exigences de la norme de produit.
10.2.4 Résistance aux rayons ultraviolets (UV)
Répond aux exigences de la norme de produit.
10.2.5 Levage
Ne s’applique pas, car l’ensemble de l’appareillage doit être évalué.
10.2.6 Choc mécanique
Ne s’applique pas, car l’ensemble de l’appareillage doit être évalué.
10.2.7 Inscriptions
Répond aux exigences de la norme de produit.
10.3 Degré de protection des ensembles
Répond aux exigences de la norme de produit.
10.4 Dégagements et distances de fluage
Répond aux exigences de la norme de produit.
10.5 Protection contre les chocs électriques
Ne s’applique pas, car l’ensemble de l’appareillage doit être évalué.
10.6 Incorporation de dispositifs et de composants de commutation
Ne s’applique pas, car l’ensemble de l’appareillage doit être évalué.
10.7 Circuits et connexions électriques internes
Est la responsabilité du constructeur du panneau.
10.8 Connexions pour conducteurs externes
Est la responsabilité du constructeur du panneau.
10.9.2 Résistance électrique à fréquence de puissance
Est la responsabilité du constructeur du panneau.
10.9.3 Tension de résistance à l’impulsion
Est la responsabilité du constructeur du panneau.
10.9.4 Épreuves des enceintes en matériau isolant
Est la responsabilité du constructeur du panneau.
10.10 Élévation de la température
Le constructeur de panneaux est responsable du calcul de l’élévation de température. Eaton fournira des données de dissipation de chaleur pour les appareils.
10.11 Cote de court-circuit
Est la responsabilité du constructeur du panneau.
10.12 Compatibilité électromagnétique
Est la responsabilité du constructeur du panneau.
10.13 Fonction mécanique
L’appareil répond aux exigences, à condition que les informations contenues dans la notice d’instructions (IL) soient respectées.
