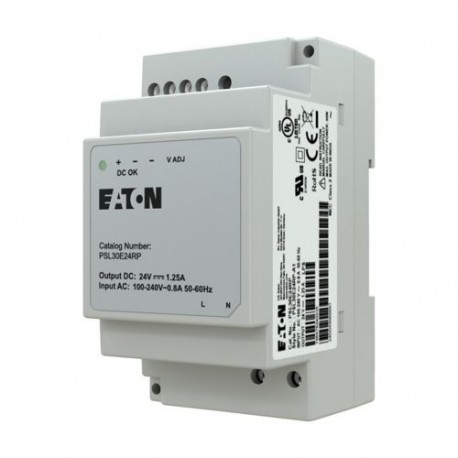

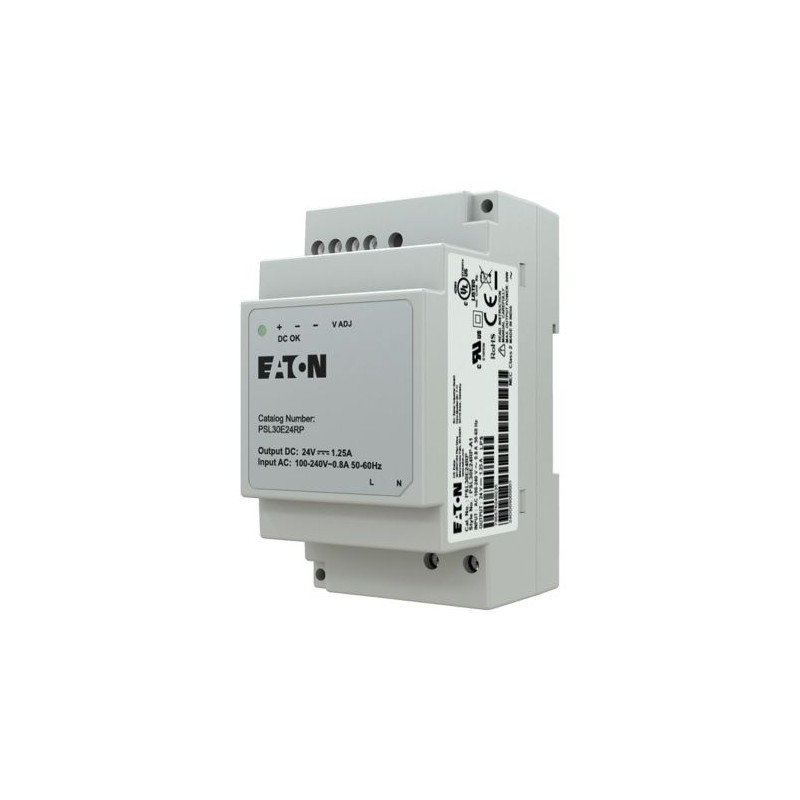

PSL30E24RP EP-401403 EATON ELECTRIC Netzteil, einphasig, 30W, 24VDC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PSL30E24RP EP-401403 EATON ELECTRIC Netzteil, einphasig, 30W, 24VDC

PSL30E24RP

EP-401403

EP-401403

EATON-MOELLER

Netzteil, einphasig, 30W, 24VDC

Mehr Infos


Transformer

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $88.25
Stückpreis: $88.25
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikationen

Produktname
Eaton PSL Netzteil
Katalognummer
EP-401403
Modell-Code
PSL30E24RP
Upc
786676040235
Produktlänge/-tiefe
91 mm
Produkthöhe
55,6 mm
Produktbreite
53 mm
Produktgewicht
0,14 kg
Zertifizierungen
IEC 62368-1
EN 55032
CISPR 35/EN 55035
EN 61000-3-2
EN 61000-3-3
IEC/EN 61000-4-2
IEC/EN 61000-4-3
IEC 61000-4-4
IEC 61000-4-5
IEC 61000-4-6
IEC 61000-4-8: 2010
EN 61000-4-11
EN IEC 63000
RoHS-konform
ERREICHEN
TSCA
P65
SELV (EN 60950)

Merkmale & Funktionen

Art des elektrischen Anschlusses
Schraubverbindung
Material des Gehäuses
Kunststoff
Funktionen
Stabilisierte Ausgangsspannung
Anzahl der Phasen
1

Allgemein

Schutzgrad
IP20
NEMA 1
Verschmutzungsgrad
2
Produktkategorie
Stromversorgung
LED-Anzeige
Statusanzeige von "DC OK": Grüne LED
Stromverbrauch
34 W

Umgebungsbedingungen, mechanisch

Stoßfestigkeit
4 g, mechanisch, nach IEC/EN 60068-2-27, Halbsinusschock 22 ms, 9 Stöße
Rüttelfestigkeit
10 - 500 Hz bei 30 m/s² (max. 3 G) für 60 min. in X-Achse, Y-Achse, Z-Achse, (IEC/EN 60068-2-6)

Klimatische Umweltbedingungen

Höhe
Max. 2000 m
Umgebungstemperatur - min
-25 °C
Umgebungstemperatur - max
71 °C
Umgebungstemperatur - min
-25 °C
Umgebungstemperatur - max
85 °C
Klimaproofing
< 95 % relative Luftfeuchtigkeit bei +25 °C, keine Kondensation

Elektromagnetische Verträglichkeit

Impuls zum Platzen
1 kV, nach IEC/EN 61000-4-4, Level 3
Kontaktentladung
4 kV, nach IEC/EN 61000-4-2, Level 3, ESD

Terminalkapazitäten

Terminalkapazität (flexibel mit Aderendhülse)
Eingang / Ausgang: 0,2 - 3,3 mm²
Terminalkapazität (flexibel mit Aderendhülse AWG)
Ein- / Ausgang: 24 - 12

Sicherheit

Schutzklasse
2 (IEC/EN 60536)
Isolationswiderstand
3 kV AC (Eingang/Ausgang)
Mittlere Zeit zwischen Ausfällen (MTBF)
> 500.000 h

Eingabeeigenschaften

Eingangsspannung bei AC 50 Hz - min
90 V
Eingangsspannung bei AC 50 Hz - max
264 V
Eingangsspannung bei DC - min
125 V
Eingangsspannung bei DC - max
375 V
Einschaltstrom
< 25 A bei 115 V AC (Einschaltstrombegrenzung I²t (+25 °C))
< 50 A bei 230 V AC (Einschaltstrombegrenzung I²t (+25 °C))
Ableitstrom an Masse IPE - max
< 0,25 mA (bei 240 V AC)
Anfahr-/Hochlaufzeit
< 2000 ms
Netzfrequenz
50/60 Hz, Eingang, Nennwert
47 Hz, Eingang, min. Bereich
63 Hz, Eingang, max. Bereich
Versorgungsspannung bei Wechselstrom, 50 Hz - min
90 VAC
Versorgungsspannung bei Wechselstrom, 50 Hz - max
264 VAC
Versorgungsspannung bei DC - min
125 VDC
Versorgungsspannung bei Gleichstrom - max
375 VDC
Stolpercharakteristik
B

Ausgangscharakteristik

Restwelligkeit
< 100 mVpp (PARD bei 20 MHz)
Kapazitive Belastung
max. 3000 μF Kapazitiver Laststart, Ausgangscharakteristik
Effizienz
> 87 % (115 V AC)
> 87 % (230 V AC)
Ausgangsstrom bei AC, 50 Hz - max
1.25 A
Ausgangsspannung
24 V
Ausgangsspannung bei DC - min
24 V
Ausgangsspannung bei DC - max
24 V
Nennausgangsleistung
30 W
Spannungstoleranz
± 2 %, Nennausgangsspannung

Design-Verifizierung

Gerätewärmeabfuhr, stromabhängig Pvid
1 2
Wärmeableitungskapazität Pdiss
1 2
Wärmeabfuhr pro Pol, stromabhängig Pvid
1 2
Bemessungsbetriebsstrom für spezifizierte Wärmeableitung (In)
0 A
10.2.2 Korrosionsbeständigkeit
Erfüllt die Anforderungen des Produktstandards.
10.2.3.1 Überprüfung der thermischen Stabilität von Gehäusen
Erfüllt die Anforderungen des Produktstandards.
10.2.3.2 Überprüfung der Beständigkeit von Isoliermaterialien gegenüber normaler Hitze
Erfüllt die Anforderungen des Produktstandards.
10.2.3.3 Widerstehen. von insul. mat. gegen anormale Hitze/Feuer durch interne elektr. Effekte
Erfüllt die Anforderungen des Produktstandards.
10.2.4 Beständigkeit gegen ultraviolette (UV) Strahlung
Erfüllt die Anforderungen des Produktstandards.
10.2.5 Heben
Gilt nicht, da die gesamte Schaltanlage ausgewertet werden muss.
10.2.6 Mechanische Wirkung
Gilt nicht, da die gesamte Schaltanlage ausgewertet werden muss.
10.2.7 Inschriften
Erfüllt die Anforderungen des Produktstandards.
10.3 Schutzart von Baugruppen
Erfüllt die Anforderungen des Produktstandards.
10.4 Abstände und Kriechabstände
Erfüllt die Anforderungen des Produktstandards.
10.5 Schutz vor Stromschlag
Gilt nicht, da die gesamte Schaltanlage ausgewertet werden muss.
10.6 Einbau von Schaltgeräten und Komponenten
Gilt nicht, da die gesamte Schaltanlage ausgewertet werden muss.
10.7 Interne elektrische Schaltungen und Anschlüsse
Ist die Verantwortung des Plattenbauers.
10.8 Anschlüsse für externe Leiter
Ist die Verantwortung des Plattenbauers.
10.9.2 Elektrische Leistungsfrequenz
Ist die Verantwortung des Plattenbauers.
10.9.3 Impuls widerstand Spannung
Ist die Verantwortung des Plattenbauers.
10.9.4 Prüfung von Gehäusen aus Isoliermaterial
Ist die Verantwortung des Plattenbauers.
10.10 Temperaturanstieg
Der Plattenbauer ist für die Berechnung des Temperaturanstiegs verantwortlich. Eaton liefert Wärmeableitungsdaten für die Geräte.
10.11 Kurzschlussbewertung
Ist die Verantwortung des Plattenbauers.
10.12 Elektromagnetische Verträglichkeit
Ist die Verantwortung des Plattenbauers.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, sofern die Informationen in der Gebrauchsanweisung (IL) eingehalten werden.
