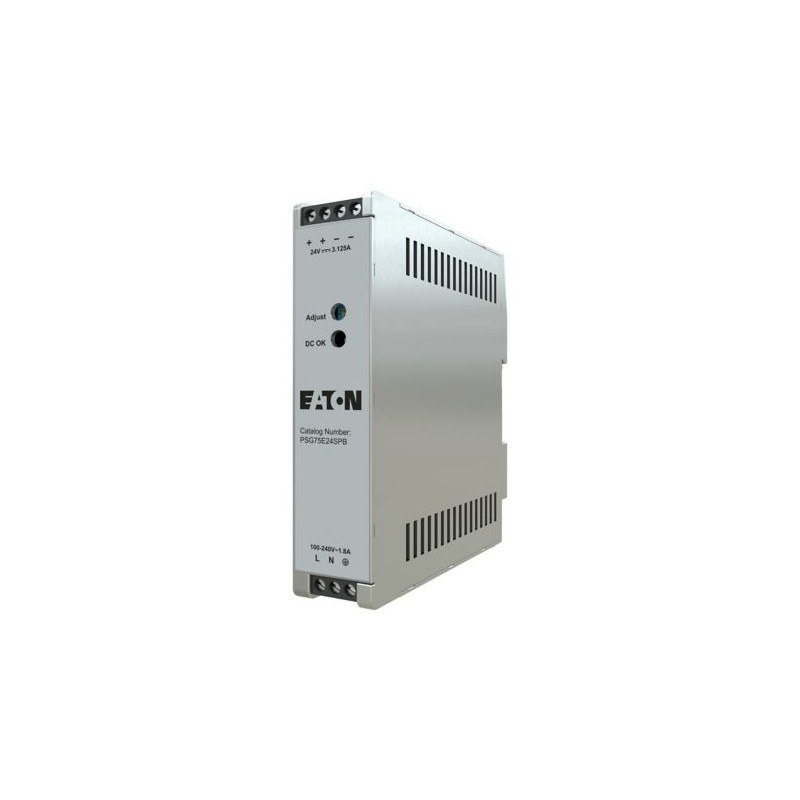

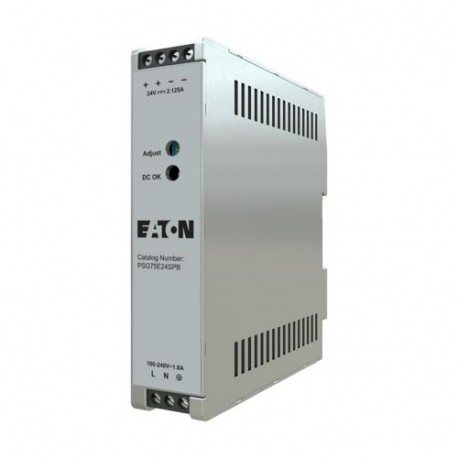

PSG75E24SPB EP-401392 EATON ELECTRIC Alimentation, monophasé, 75W, 24VDC Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

PSG75E24SPB EP-401392 EATON ELECTRIC Alimentation, monophasé, 75W, 24VDC

PSG75E24SPB

EP-401392

EP-401392

EATON-MOELLER

Alimentation, monophasé, 75W, 24VDC

Plus de détails


Transformateurs

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $72.46
Prix unitaire: $72.46
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Nom du produit
Bloc d’alimentation PSG Eaton
Numéro de catalogue
EP-401392
Code de modèle
PSG75E24SPB
UPC
786689791919
Longueur du produit
123.6 mm
Hauteur du produit
102 mm
Largeur du produit
27 mm
Poids du produit
0.22 kg
Certifications
IEC 62368-1
EN 61010-1
EN 55032
EN 61000-3-2
EN 61000-3-3
CISPR 35/EN 55035
IEC/EN 61000-4-2
IEC/EN 61000-4-3
IEC 61000-4-4
IEC 61000-4-5
IEC 61000-4-6
IEC 61000-4-8: 2010
EN 61000-4-11
BS EN 62368-1
RoHS conform
UL 62368-1
EN IEC 63000
REACH
TSCA
P65
CE: In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2006/95/EC
IEC/EN 60950
SELV (EN 60950)

Caractéristiques et fonctions

Type de raccordement électrique
Raccordement à vis
Matériau du boîtier
Plastique
Fonction
Tension de sortie réglée
Équipé de :
Fusible d’entrée interne non accessible (T3.15 AH/250 V) pour la protection de l’appareil
Nombre de phases
1

Généralités

Degré de protection
IP20
Mode de pose
montage possible sur barres profilées
Degré de pollution
2
Catégorie de produit
Alimentation
Voyant LED
Visualisation d’état « DC OK » : LED verte
Consommation
84 W

Conditions ambiantes et mécaniques

Résistance aux chocs
50 g, mécanique, selon IEC/EN 60068-2-27, choc demi-sinusoïdal 11 ms, 3 impacts
Tenue aux vibrations
10 - 500 Hz à 30 m/s² (3 G max) pendant 60 min. dans directions de l’axe X, l’axe Y et l’axe Z, (IEC/EN 60068-2-6)

Conditions environnementales

Altitude
Max. 2000 m
Température ambiante de fonctionnement - min.
-20 °C
Température ambiante de fonctionnement - max.
70 °C
Température ambiante de stockage - min.
-40 °C
Température ambiante de stockage - max.
85 °C
Résistance climatique
< 95 % d’humidité relative à +25 °C, sans condensation

Sections raccordables

Section raccordable (fil flexible avec embout)
Entrée : 0,82 - 3,3 mm²
Sortie : 0,32 - 3,3 mm²
Section raccordable (fil AWG flexible avec embout)
Entrée : 18 - 12
Sortie : 22 - 12

Sécurité

Classe de protection
1 (avec raccordement PE)
Temps moyen entre pannes (MTBF)
> 700,000 h

Caractéristiques d'entrée

Tension d'entrée AC 50 Hz min.
85 V
Tension d'entrée AC 50 Hz max.
264 V
Tension d'entrée DC min.
120 V
Tension d'entrée DC max.
375 V
Courant de fuite à l'IPE de terre max.
< 1 mA (à 240 V AC)
Durée d'accélération/accumulation
< 1000 ms
Fréquence d'alimentation
47 Hz, prise d'entrée, plage min.
50/60 Hz, entrée, valeur assignée
63 Hz, prise d'entrée, plage max.
Tension d'alimentation AC, 50 Hz, min.
85 VAC
Tension d'alimentation AC, 50 Hz max.
264 VAC
Tension d'alimentation DC min.
120 VDC
Tension d'alimentation DC max
375 VDC
Caractéristiques de déclenchement
B

Caractéristiques de sortie

Ondulation résiduelle
< 120 mVpp at > -10 °C to +70 °C
< 360 mVpp at ≤ -10 °C to -30 °C (PARD at 20 MHz)
Charge capacitive
5 000 µF max. démarrage de charge capacitive, caractéristiques en sortie
Efficacité
> 89 % (230 V AC)
Courant de sortie AC 50 Hz max.
3.125 A
Tension de sortie
24 V
Tension de sortie DC min.
24 V
Tension de sortie DC max.
26 V
Puissance de sortie nominale
75 W
Plage de fonctionnement
± 2 %, Tension assignée de sortie

Vérification de la conception

Dissipation thermique du matériel, Pvid en fonction du courant
9 W
Capacité de dissipation thermique Pdiss
9 W
Dissipation thermique par pôle, en fonction du courant Pvid
9 W
Courant assigné d'emploi pour la dissipation thermique indiquée (In)
0 A
10.2.2 Résistance à la corrosion
Répond aux exigences de la norme du produit.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Répond aux exigences de la norme du produit.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Répond aux exigences de la norme du produit.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Répond aux exigences de la norme du produit.
10.2.4 Résistance aux UV
Répond aux exigences de la norme du produit.
10.2.5 Levage
Ne s'applique pas, puisque l'appareillage entier doit être évalué.
10.2.6 Essai de choc
Ne s'applique pas, puisque l'appareillage entier doit être évalué.
10.2.7 Inscriptions
Répond aux exigences de la norme du produit.
10.3 Degré de protection des assemblages
Répond aux exigences de la norme du produit.
10.4 Distances d'isolement et lignes de fuite
Répond aux exigences de la norme du produit.
10.5 Protection contre les chocs électriques
Ne s'applique pas, puisque l'appareillage entier doit être évalué.
10.6 Montage de matériel
Ne s'applique pas, puisque l'appareillage entier doit être évalué.
10.7 Circuits électriques et raccordements internes
Relève de la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Relève de la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Relève de la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Relève de la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Relève de la responsabilité du tableautier.
10.10 Echauffement
Le tableautier est responsable des calculs de l'augmentation de la température. Eaton fournira les données de dissipation thermique pour les appareils.
10.11 Tenue aux courts-circuits
Relève de la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Relève de la responsabilité du tableautier.
10.13 Fonctionnement mécanique
L'appareil répond aux exigences, à condition que les informations contenues dans la notice d'instructions (IL) soient respectées.
