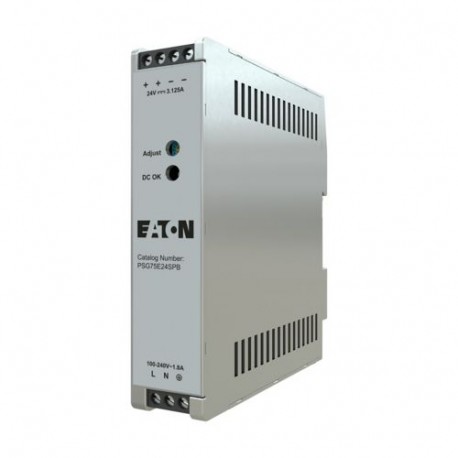

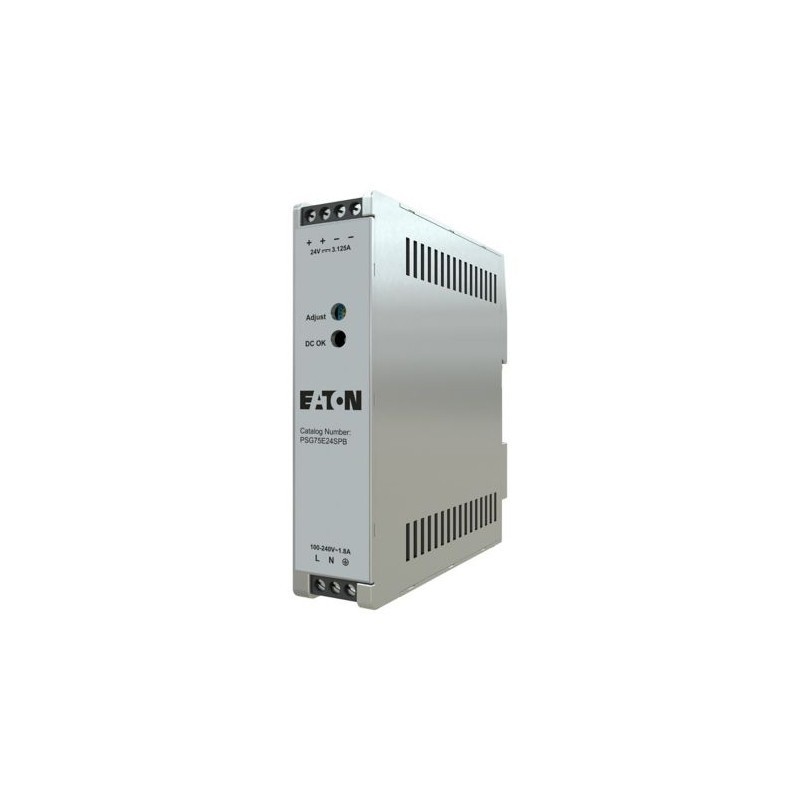

PSG75E24SPB EP-401392 EATON ELECTRIC Netzteil, einphasig, 75W, 24VDC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PSG75E24SPB EP-401392 EATON ELECTRIC Netzteil, einphasig, 75W, 24VDC

PSG75E24SPB

EP-401392

EP-401392

EATON-MOELLER

Netzteil, einphasig, 75W, 24VDC

Mehr Infos


Transformer

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $73.35
Stückpreis: $73.35
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton PSG Netzteil
Katalognummer
EP-401392
Produkt Länge/Tiefe
123.6 mm
Produkthöhe
102 mm
Produktbreite
27 mm
Produktgewicht
0.22 kg
Zertifikat(e)
IEC 62368-1
EN 61010-1
EN 55032
EN 61000-3-2
EN 61000-3-3
CISPR 35/EN 55035
IEC/EN 61000-4-2
IEC/EN 61000-4-3
IEC 61000-4-4
IEC 61000-4-5
IEC 61000-4-6
IEC 61000-4-8: 2010
EN 61000-4-11
BS EN 62368-1
RoHS conform
UL 62368-1
EN IEC 63000
REACH
TSCA
P65
CE: In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2006/95/EC
IEC/EN 60950
SELV (EN 60950)
UPC
786689791919
Modellcode
PSG75E24SPB

Merkmale und Funktionen

Elektrische Anschlussart
Schraubverbindung
Gehäusematerial
Plastik
Merkmale
Ausgangsspannung geregelt
Ausstattung:
Nicht zugängliche interne Eingangssicherung (T3,15 AH/250 V) für Geräteschutz
Anzahl der Phasen
1

Allgemein

Schutzart
IP20
Montagemethode
Tragschienenmontage möglich
Verschmutzungsgrad
2
Produktkategorie
Stromversorgung
LED-Anzeige
Statusanzeige „DC OK“: Grüne LED
Leistgsaufnahme
84 W

Umgebungsbedingungen, Mechanik

Schockfestigkeit
50 g, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 11 ms, 3 Impacts
Schwingfestigkeit
10 bis 500 Hz bei 30 m/s² (3 G max ) für 60 min. in Richtung X-Achse, Y-Achse, Z-Achse, (IEC/EN 60068-2-6)

Klimatische Umweltbedingungen

Höhe
Max. 2000 m
Umgebungsbetriebstemperatur – min
-20 °C
Umgebungsbetriebstemperatur – max
70 °C
Umgebungstemperatur Lagerung - min
-40 °C
Umgebungstemperatur Lagerung - max
85 °C
Klimafestigkeit
< 95 % relative Luftfeuchtigkeit bei +25 °C, keine Kondensation

Anschlussquerschnitte

Anschlusskapazität (freindrähtig mit Aderendhülse)
Eingang: 0,82 bis 3,3 mm²
Ausgangswert: 0,32 bis 3,3 mm²
Anschlusskap. (feindräht. m. Aderendhüls. AWG)
Eingang: 18 – 12
Ausgangswert: 22 – 12

Arbeitssicherheit

Schutzklasse
1 (mit PE-Anschluss)
MTBF (mittlere Betriebszeit zwischen Ausfällen)
> 700.000 h

Eingabeeigenschaften

Eingangsspannung bei AC 50 Hz - min
85 V
Eingangsspannung bei AC 50 Hz - max
264 V
Eingangsspannung bei AC 60 Hz - min
85 V
Eingangsspannung bei AC 60 Hz - max
264 V
Eingangs Spannung bei DC - min
120 V
Ableitstrom bei Erdschluss IPE - max
< 1 mA (bei 240 V AC)
Anstiegs-/Hochlaufzeit
< 1000 ms
Netzfrequenz
47 Hz, Eingang, min. Bereich
50/60 Hz, Eingang, Bemessungswert
63 Hz, Eingang, Max. Bereich
Versorgungsspannung bei AC, 50 Hz - min
85 VAC
Versorgungsspannung bei AC, 50 Hz - max
264 VAC
Versorgungsspannung bei DC - min
120 VDC
Versorgungsspannung bei DC - max
375 VDC
Auslösecharakteristik
B

Ausgabeeigenschaften

Restwelligkeit
< 120 mVpp at > -10 °C to +70 °C
< 360 mVpp at ≤ -10 °C to -30 °C (PARD at 20 MHz)
Kapazitive Last
5000 µF max. Anlauf kapazitiver Last, Ausgabeeigenschaften
Effizienz
> 89 % (230 V AC)
Ausgangsstrom bei AC, 50 Hz - max
3.125 A
Ausgangsspannung
24 V
Ausgangsspannung bei DC - min
24 V
Ausgangsspannung bei DC - max
26 V
Nennausgangsleistung
75 W
Spannungssicherheit
± 2 %, Nennausgangsspannung

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
9 W
Verlustleistungskapazität Pdiss
9 W
Verlustleistung pro Pol, stromabhängig, Pvid
9 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Die Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
