> EATON - MOELLER>Moyens de contrôle et de signalisation >M22S-R*-* 263372 Y7-263372 ELECTRIC Potentiomètre, selon indications client
Produit précédent Produit suivant

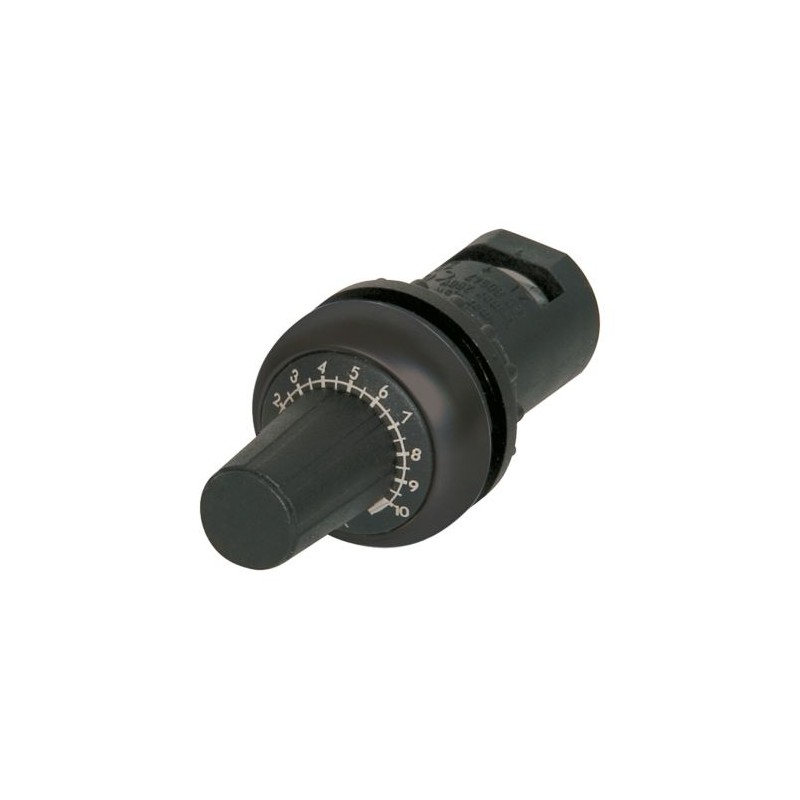

M22S-R*-* 263372 Y7-263372 EATON ELECTRIC Potentiomètre, selon indications client Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22S-R*-* 263372 Y7-263372 EATON ELECTRIC Potentiomètre, selon indications client

M22S-R*-*

263372

Y7-263372

EATON-MOELLER

Potentiomètre, selon indications client

Potentiomètre; 22 mm; Valeur personnalisable; Anneau noir

Eaton Moeller® series M22 Potentiometer, Classical, M22, 22.5 mm, P 0.5 W, Bezel: black

Potentiomètre, version RMQ : classique, Référence du groupe de pièces (par ex. DIL) : M22, Diamètre du trou de montage : 22,5 mm, Unité unique, Description : 3 bornes à vis individuelles, Précision de la valeur de résistance : ± 10 % (linéaire), Résistance : sélectionnable, Remarque →, Puissance nominale : P= 0,5 W, Degré de protection : IP66, Cadre : noir, Connexion à SmartWire-DT : non, Normes : IEC/EN 60947, VDE 0660

Plus de détails


Appareillage industriel basse tension > Potentiomètre pour appareils de commande

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est restreint. S'il vous plaît demandez-nous un devis pour vérifier s'il y a des unités disponibles ou vous offrir un produit de remplacement.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series M22 Potentiometer
Catalog Number
263372
Model Code
M22S-R*-*
Product Length/Depth
70 mm
Product Height
29 mm
Product Width
29 mm
Product Weight
0.034 kg
Certifications
CE
UL File No.: E29184
CSA
UL 508
VDE 0660
UL Category Control No.: NKCR
CSA-C22.2 No. 14-05
IEC/EN 60947
UL
CSA File No.: 012528
CSA-C22.2 No. 94-91
CSA Class No.: 3211-03
IEC/EN 60947-5

Features & Functions

Bezel color
Black
Design
Classical
Electric connection type
Screw connection
Fitted with:
3 individual screw terminals

General

Degree of protection
IP66
NEMA Other
Lifespan, mechanical
25,000 Operations
Opening diameter
22.5 mm
Overvoltage category
III
Pollution degree
3
Rated impulse withstand voltage (Uimp)
4000 V AC
Type
Potentiometer
Type
Potentiometer

Ambient conditions, mechanical

Mounting position
As required
Shock resistance
Mechanical, According to IEC/EN 60068-2-27
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30

Terminal capacities

Terminal capacity (solid)
0.5 - 1.5 mm²
Terminal capacity (stranded)
0.5 - 1.5 mm²
Tightening torque
0.5 Nm, Screw terminals

Electrical rating

Power consumption
0.5 W
Rated insulation voltage (Ui)
250 V
Resistance
0 Ohm
Configurable

Communication

Connection to SmartWire-DT
No

Design verification

Heat dissipation capacity Pdiss
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0.5 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 263372 Appareillage industriel basse tension (EC001027)
Caractéristique Valeur
Résistance (EF002431) 0 Ohm
Puissance absorbée (EF000346) 0.5 W
Diamètre de trou (EF000079) 22.5 mm
Nombre de révolutions (EF006943) 1
Finition du raccordement électrique (EF003961) Borne à vis
Classe de protection (IP) (EF005474) IP66
Classe de protection (NEMA) (EF011959) Autre

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22S-R*-* Y7-263372 263372 ES_187086.pdf 1 Mbytes M22S-R*-* Y7-263372 263372 ES_187086.pdf
