> >>P1DILEM 019095 XTMCXPLK ELECTRIC Pont de mise en parallèle, bornes de puissance, pour DILEM
Produit précédent Produit suivant

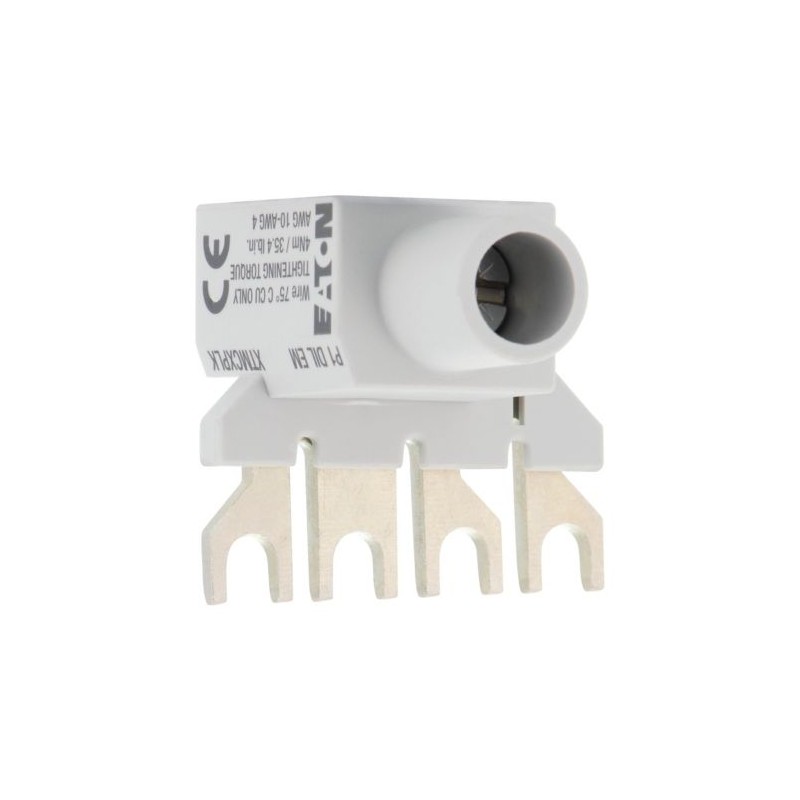

P1DILEM 019095 XTMCXPLK EATON ELECTRIC Pont de mise en parallèle, bornes de puissance, pour DILEM Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

P1DILEM 019095 XTMCXPLK EATON ELECTRIC Pont de mise en parallèle, bornes de puissance, pour DILEM

P1DILEM

019095

XTMCXPLK

EATON-MOELLER

5

Pont de mise en parallèle, bornes de puissance, pour DILEM

Plus de détails


Appareillage industriel basse tension > Accessoires pour connectique basse tension

Accessoires KDIL

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $85.73
Prix unitaire: $17.15

Quantité Prix
5+$17.15
10+$14.86
15+$14.50
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Pont de mise en parallèle, bornes de puissance, pour DILEM
Pont de mise en parallèle, Pont de mise en parallèle, comportant 2 ponts de mise en parallèle tétrapolaires, Le 4ème pôle peut être supprimé., Tétrapolaire : Ith = 60 A nu, Tripolaire : Ith = 50 A nu, Le courant AC-1 du contacteur nu renforcé d'un facteur de 2,5., Utilisation avec: DILEEM, DILEM12, DILEM

Gamme de livraison

Gamme
Equipements complémentaires
Equipements complémentaires
Pont de mise en parallèle
Description
comportant 2 ponts de mise en parallèle tétrapolaires
Le 4ème pôle peut être supprimé.
Tétrapolaire : Ith= 60 A nu
Tripolaire : Ith= 50 A nu
Le courant AC-1 du contacteur nu renforcé d'un facteur de 2,5.
Utilisation avec
DILEEM
DILEM12
DILEM
Utilisation pour
DILEEM
DILEM12
DILEM
Sections raccordables
Conducteur souple avec embout
1 x (0.5 … 25)
2 x (0.5 … 16) mm2
Longueur à dénuder
12 mm
Remarques
Protégé contre les contacts directs selon VDE 0106 partie 100.
Conducteur à âme massive
1 - 16 mm2

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
50 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0.03 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0.08 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+50 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Accessoires pour connectique basse tension (EC002498)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Composant pour technologie de coupure basse tension / Composant pour technique de commutation basse tension (accessoires) (ecl@ss13-27-37-13-92 [AKN570018])
type d'accessoire/pièce détachée
pont de liaison
accessoire
oui
pièce détachée
non

Homologations

Product Standards
IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.
E29096
UL Category Control No.
NLDX
CSA File No.
012528
CSA Class No.
3211-07
North America Certification
UL listed, CSA certified
Specially designed for North America
No

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 34 Mbytes
P1DILEM XTMCXPLK 019095 FR_019095.pdf 109 Kbytes P1DILEM XTMCXPLK 019095 FR_019095.pdf
