> EATON - MOELLER>Moyens de contrôle et de signalisation >E8-SW 065212 Y7-65212 ELECTRIC Plastron d'encastrement, noir, 8 emplacements de montage
Produit précédent Produit suivant

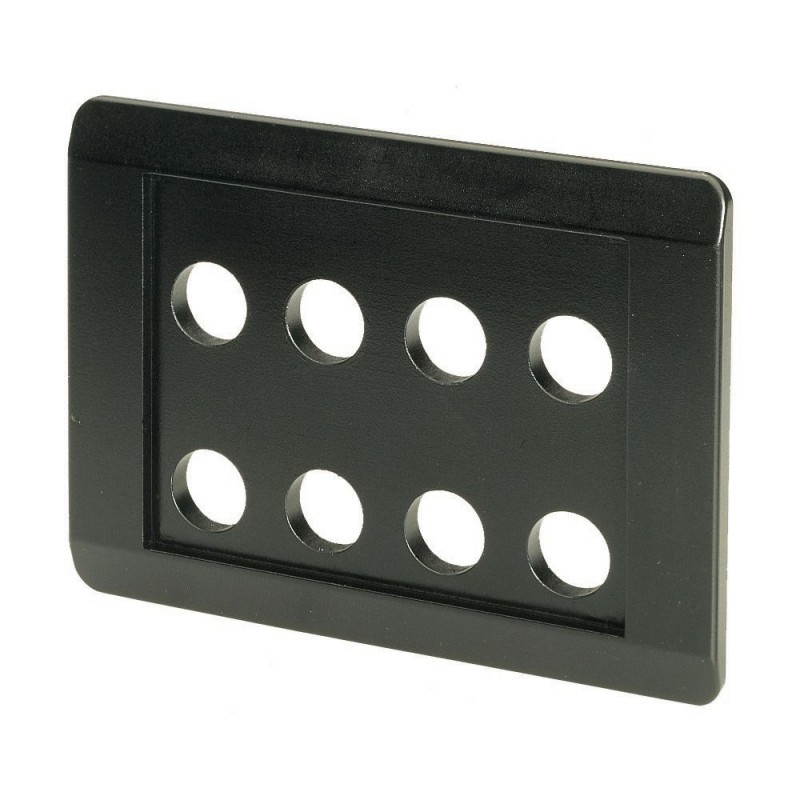

E8-SW 065212 Y7-65212 EATON ELECTRIC Plastron d'encastrement, noir, 8 emplacements de montage Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

E8-SW 065212 Y7-65212 EATON ELECTRIC Plastron d'encastrement, noir, 8 emplacements de montage

E8-SW

065212

Y7-65212

EATON-MOELLER

Plastron d'encastrement, noir, 8 emplacements de montage

Panneau de boutons encastré. 8 trous. Noir. Pour RMQ16

Eaton Moeller® series RMQ Flush mounting plate, black, 8 mounting locations

Plaque d’encastrement, Unité individuelle, Nombre d’emplacements : 8, Degré de protection : IP65, Couleur RAL 9005, Couleur Couleur de la base du boîtier noir (RAL 9005), Raccordement à SmartWire-DT : non, pour câblage conventionnel

Plus de détails


Appareillage industriel basse tension > Plaque de montage pour appareils de commande

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series RMQ Accessory Flush mounting plate
Catalog Number
065212
Model Code
E8-SW
EAN
4015080652120
Product Length/Depth
20 mm
Product Height
100 mm
Product Width
136 mm
Product Weight
0.123 kg
Certifications
CSA File No.: 46552
UL 508
UL Category Control No.: NKCR
UL File No.: E29184
CE
CSA
CSA-C22.2 No. 14-05
IEC/EN 60947-5
UL
CSA Class No.: 3211-03

Features & Functions

Color
Black
Enclosure color
Black (RAL 9005)
Functions
For conventional wiring
Material
Plastic
Number of locations
8

General

Degree of protection
IP65
NEMA 1
Opening diameter
16 mm

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
60 °C

Communication

Connection to SmartWire-DT
No

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 065212 Appareillage industriel basse tension (EC000201)
Caractéristique Valeur
Largeur (EF000008) 136 mm
Hauteur (EF000040) 100 mm
Matériau (EF002169) Plastique
Nombre de postes de commande (EF001372) 8
Diamètre des ouvertures (EF000243) 16 mm
Couleur (EF000007) Noir
Classe de protection (IP) (EF005474) IP65
Classe de protection (NEMA) (EF011959) 1

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
E8-SW Y7-65212 065212 EN_025434.pdf 1 Mbytes E8-SW Y7-65212 065212 EN_025434.pdf
