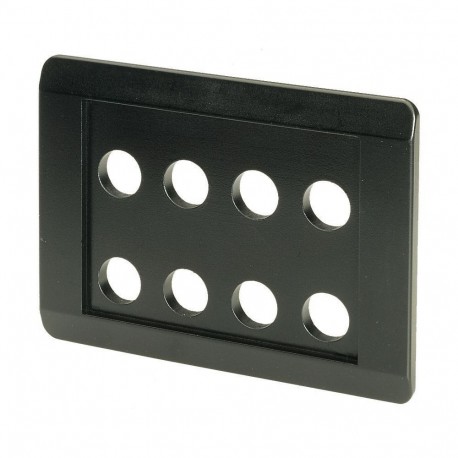

E8-SW 065212 EATON MOELLER Einbautableau, schwarz, 8 Einbaustellen Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

E8-SW 065212 EATON MOELLER Einbautableau, schwarz, 8 Einbaustellen

E8-SW

065212

EATON - MOELLER

Verfügbar

Schiff am heute

Einbautableau, schwarz, 8 Einbaustellen

Mehr Infos


Signalisierungssysteme Signalgebung Signalisierung

Lamps and Accessories - EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

Menge Preis
1+$19.74
9+$17.02
18+$16.49
26+$16.26
35+$16.09
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Lieferprogramm

  für konventionelle Verdrahtung oder zur Aufnahme der Leiterplatten ILP 1
Farbe




  RAL 9005
Einbaustellen
 Anzahl8
Farbe
  Gehäuseunterteil schwarz (RAL 9005)
Einzelgerät/Komplettgerät
  Einzelgerät
Schutzart
  IP65
Anbindung an SmartWire-DT
  nein
Hinweise

Nicht belegte Einbaustellen sind mit Abdeckplatten zu verschließen.

Jede belegte Einbaustelle ist mit einer Trägerplatte zu unterlegen.

Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis

Bemessungsstrom zur Verlustleistungsangabe
InA0
Verlustleistung pro Pol, stromabhängig
PvidW0
Verlustleistung des Betriebsmittels, stromabhängig
PvidW0
Verlustleistung statisch, stromunabhängig
PvsW0
Verlustleistungsabgabevermögen
PveW0
Betriebsumgebungstemperatur min.
 °C-25
Betriebsumgebungstemperatur max.
 °C60
Bauartnachweis IEC/EN 61439

10.2 Festigkeit von Werkstoffen und Teilen

10.2.2 Korrosionsbeständigkeit
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
  Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
  Auf Anfrage
10.2.5 Anheben
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Aufschriften
  Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
  Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
  Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften

10.9.2 Betriebsfrequente Spannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
  Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
  Nicht zutreffend.
10.11 Kurzschlussfestigkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
  Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
  Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 6.0
Breite
 mm136
Höhe
 mm100
Werkstoff
  Kunststoff
Anzahl der Befehlsstellen
  8
Durchmesser der Öffnungen
 mm16
Farbe
  -
Approbationen
Produktnom  IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CE marking
UL Datei Nr.  E29184
UL Category Control Nr.  NKCR
CSA Datei Nr.  46552
CSA Klasse Nr.  3211-03
Nordamerika Zertifizierung  UL listed, CSA certified
Degree of Protection  UL/CSA Type 1
Abmessungen
Ausschnittsmaß: 92 x 94 mm
CAD-Daten
Weitere Produktinformationen (Verlinkungen)
IL04716016Z (AWA1160-1429) Montage der Elemente


Datasheet - PDF
