> EATON - MOELLER>Commutateurs automatiques à boîtier moulé NZM >NZM4-XKV95-2KB 119861 Y7-119861 ELECTRIC Épanouisseur, 3p, 2 boulons, taille 3
ANUNCIAR
Produit précédent Produit suivant

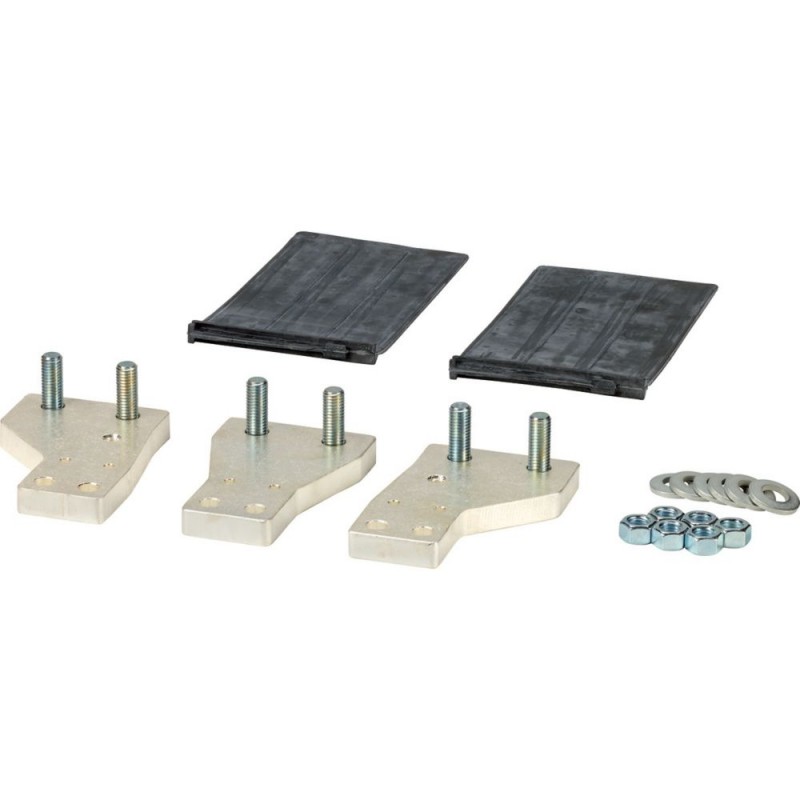

NZM4-XKV95-2KB 119861 Y7-119861 EATON ELECTRIC Épanouisseur, 3p, 2 boulons, taille 3 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM4-XKV95-2KB 119861 Y7-119861 EATON ELECTRIC Épanouisseur, 3p, 2 boulons, taille 3

NZM4-XKV95-2KB

119861

Y7-119861

EATON-MOELLER

Épanouisseur, 3p, 2 boulons, taille 3

NZM4-XKV95-2KB

Eaton Moeller series NZM - Molded Case Circuit Breaker. Connection width extension, 3p, 2 studs, size 3

Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète d’options d’application pour une utilisation dans le monde entier. Le montage est toujours flexible et facile grâce aux groupes de fonctions modulaires. Remarques : réf. Contient des pièces pour une borne située en haut ou en bas pour disjoncteurs 3 pôles. Des goujons filetés pour cosses de câble jusqu’à 4 x 300 mm² peuvent être montés sur un disjoncteur avec raccord à vis. Isolateur de phase, plaque d’isolation et 2 bornes de circuit de commande inclus en standard. peut être utilisé pour : NZM4, N(S)4

Plus de détails


Appareillage industriel basse tension > Kit de câblage pour disjoncteur

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $603.71
Prix unitaire: $603.71
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series NZM connection type
Catalog Number
119861
Model Code
NZM4-XKV95-2KB
EAN
4015081177127
Product Length/Depth
128 mm
Product Height
130 mm
Product Width
120 mm
Product Weight
3.3 kg
Compliances
UL/CSA
IEC
RoHS conform
Certifications
UL listed
UL (File No. E31593)
UL489
IEC60947
CE marking
CSA (Class No. 1432-01)
UL (Category Control Number DIHS)
CSA-C22.2 No. 5-09
CSA certified
CSA (File No. 22086)

Spécifications du produit

Type
AccessoryConnection width extensionTerminal
Special features
Two M12 threaded studs
Amperage Rating
1600 A
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Frame
NZM4
Used with
NZM4, N(S)4
Suitable for
Copper cable lugs
Three-pole
Number of poles
Three-pole
Terminal capacity (copper strip)
10 segments of 80 mm x 1 mm (2x)
Model
Other
Terminal capacity (stranded cable)
95 mm² - 300 mm² (4x)
500 AWG/kcmil (4x)
Terminal capacity (copper busbar)
10 mm x 80 mm (2x)

ETIM for 119861 Appareillage industriel basse tension (EC002050)
Caractéristique Valeur
Adapté au nombre de pôles (EF001589) 3
Modèle (EF000010) Autre

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM4-XKV95-2KB Y7-119861 119861 FR_119861.pdf 111 Kbytes NZM4-XKV95-2KB Y7-119861 119861 FR_119861.pdf
