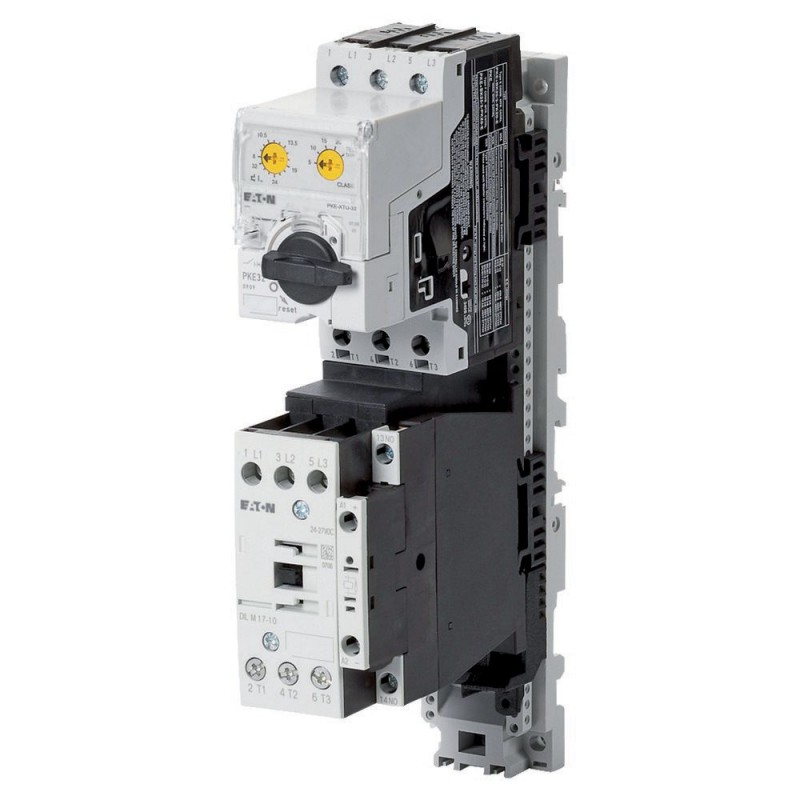

MSC-DEA-32-M25(24VDC) 121760 Y7-121760 EATON ELECTRIC Démarreur direct, 3p, 11kW/400V/AC3, 100kA, protection..
MSC-DEA-32-M25(24VDC)
121760
Y7-121760
EATON-MOELLER
Démarreur direct, 3p, 11kW/400V/AC3, 100kA, protection électronique, SmartWire-DT
MSC-DEA-32-M25 (24 VCC)
Démarreur DOL, Appareil de base : MSC, Remarques : Convient également aux moteurs de la classe d’efficacité IE3., Les appareils prêts pour IE3 sont identifiés par le logo sur leur emballage., Puissance nominale du moteur AC-3 380 V 400 V 415 V : P= 11 kW, Puissance nominale du moteur AC-3 500 V : P= 15 kW, Puissance nominale du moteur Courant nominal de fonctionnement AC-3 500 V : Ie= 23,4 A, Puissance nominale du moteur Courant nominal de court-circuit conditionnel 500 V : Iq= 50 kA, Plage de réglage des déclencheurs de surcharge : Ir= 8 - 32 A, Coordination : Type de coordination « 1 », Type de coordination « 2 », Tension d’actionnement : 24 V DC, DC Tension, Normes : IEC/EN 60947-4-1, VDE 0660
Appareillage industriel basse tension > Combinaison départ moteur
Interrupteurs de protection de moteur électroniques
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Les plus vendus
▲En savoir plus
▲Démarreur direct, 3p, 11kW/400V/AC3, 100kA, protection électronique, SmartWire-DT
démarreur direct, Appareil de base: MSC, Remarque: Compatible également avec les moteurs de classe d'efficacité IE3., Les appareils satisfaisant à la classe d'efficacité IE3 sont identifiés par le logo sur l'emballage., Puissance moteur Puissance assignée d'emploi AC-3 380 V 400 V 415 V: P= 11 kW, Puissance moteur Puissance assignée d'emploi AC-3 500 V: P= 15 kW, Puissance moteur Courant assigné d'emploi AC-3 500 V: Ie= 23.4 A, Puissance moteur Courant assigné de court-circuit conditionnel 500 V: Iq= 50 kA, Plage de réglage du déclencheur sur surcharge: Ir= 8 - 32 A, Type de coordination: Coordination de type « 1 », Coordination de type « 2 », Tension de commande: 24 V DC, Tension continue, Conformité aux normes: IEC/EN 60947-4-1, VDE 0660
Gamme de livraison
Fonction de base
Démarreurs directs (appareil complet)
Appareil de base
MSC
Remarque
Compatible également avec les moteurs de classe d'efficacité IE3.
Les appareils satisfaisant à la classe d'efficacité IE3 sont identifiés par le logo sur l'emballage.
Les appareils satisfaisant à la classe d'efficacité IE3 sont identifiés par le logo sur l'emballage.
Connexion à SmartWire-DT
oui
en combinaison avec le module PKE-SWD-32 SmartWire DT PKE
en combinaison avec le module PKE-SWD-32 SmartWire DT PKE
Puissance moteur
Puissance assignée d'emploi [P]AC-3380 V 400 V 415 V [P]
11 kW
Puissance assignée d'emploi [P]AC-3500 V [P]
15 kW
Courant assigné d'emploiAC-3380 V, 400 V, 415 V [Ie]
21.7 A
Courant assigné d'emploiAC-3500 V [Ie]
23.4 A
Courant assigné de court-circuit 380 - 415 V [Iq]
100 kA
Courant assigné de court-circuit conditionnel 500 V [Iq]
50 kA
Plage de réglage
Plage de réglage du déclencheur sur surcharge
[Ir]
[Ir]8 - 32 A
Type de coordination
Coordination de type « 1 »
Coordination de type « 2 »
Coordination de type « 2 »
Schéma
Tension de commande
24 V DC
Tension continue
Disjoncteur-moteur
PKE32/XTUA-32 Référence
Contacteur de puissance
DILM25-01(...) Référence
Kit de câblage démarreurs directs
Module de liaison mécanique et module de contact électrique
Module de liaison mécanique et module de contact électrique
PKZM0-XDM32 Référence
Remarques
Ces démarreurs directs (appareils complets) sont constitués d'un disjoncteur-moteur PKE et d'un contacteur de puissance DILM.
Dans le cas d'un montage sans adaptateur sur profilé chapeau de démarreurs jusqu'à 15 A, seul le disjoncteur-moteur est fixé sur le profilé chapeau.
La rigidité mécanique des contacteurs est obtenue à l'aide d'un module de liaison mécanique.
Passage de la ligne de commande avec 6 conducteurs max. de 2,5 mm max. de diamètre extérieur ou 4 conducteurs de 3,5 mm max. de diamètre extérieur
A partir de 16 A, les disjoncteurs-moteur et le contacteur sont montés sur une platine d'adaptation pour profilé chapeau.
La liaison des circuits principaux entre PKE et contacteur s'opère via un module de liaison électrique.
Sur les démarreurs directs MSC-DE, l'utilisation d'un module de contacts auxiliaires DILA‐XHIT... permet de débrancher les connecteurs électriques enfichables sans avoir à démonter le contact auxiliaire.
Non combinables avec NHI-E-…-PKZ0-C.
Les démarreurs directs MSC-DEA... sont prévus pour communiquer via SmartWire-DT. Il faut leur ajouter le module de communication PKE-SWD-32.
Puissance moteur/Courant assigné moteur
Puissance moteur | Courant assigné moteur | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
AC-3 | ||||||||||||||
| 220 V 230 V 240 V | 380 V 400 V | 415 V | 440 V | 500 V | 500 V avec CL-PKZ0 | 660 V 690 V | ||||||||
| IQ= 100 kA | IQ=100 kA | IQ= 65 kA | IQ= 65 kA | IQ= 50 kA | IQ= 100 kA | IQ= 3 kA | ||||||||
| P | I | I | I | I | I | I | I | |||||||
| kW | A | A | A | A | A | A | A | |||||||
| 2,2 | 8,7 | - | - | - | - | - | - | |||||||
| 3 | 11,5 | - | - | - | - | - | - | |||||||
| 4 | 14,8 | 8,5 | 8,5 | - | - | - | - | |||||||
| 5,5 | 19,6 | 11,3 | 11,3 | 10,2 | 9 | 9 | - | |||||||
| 7,5 | - | 15,2 | 15,2 | 13,8 | 12,1 | 12,1 | 8,8 | |||||||
| 11 | - | 21,7 | 21,7 | 19,7 | 17,4 | 17,4 | 12,6 | |||||||
| 15 | - | - | - | - | 23,4 | 23,4 | 17 |
Caractéristiques techniques
Généralités
Conformité aux normes
IEC/EN 60947-4-1, VDE 0660
Position de montage
Température ambiante
-25 - +55
Circuits principaux
Tension assignée de tenue aux chocs [Uimp]
6000 V AC
Catégorie de surtension/Degré de pollution
III/3
Tension assignée d'emploi [Ue]
230 - 415 V
Courant assigné d’emploiouvert, tripolaire, 50 - 60 Hz380 V 400 V [Ie]
25 A
Cycle AC-4Temps de débit de courant minimum
500 (Class 5)
700 (Class 10)
900 (Class 15)
1000 (Class 20) ms
700 (Class 10)
900 (Class 15)
1000 (Class 20) ms
Cycle AC-4Périodes de coupure minimales
500 ms
Cycle AC-4Remarque
Au cours d’un cycle AC-4, ne pas atteindre le temps de débit de courant minimum peut entraîner une surchauffe de la charge (moteur).
Pour toutes les combinaisons avec une activation SWD, vous ne devez pas suivre les temps de débit de courant minimum et les périodes de coupure minimales. ms
Pour toutes les combinaisons avec une activation SWD, vous ne devez pas suivre les temps de débit de courant minimum et les périodes de coupure minimales. ms
Autres caractéristiques techniques
Disjoncteur-moteur PKZM0, PKE
Disjoncteurs-moteurs PKZM0, voir groupe de produits Disjoncteurs moteurs/PKZM0
Contacteurs de puissance DILM, voir groupe de produits Contacteurs de puissance
Relais temporisés DILET, ETR, voir groupe de produits Contacteurs de puissance, relais électroniques temporisés
Contacteurs de puissance DILM, voir groupe de produits Contacteurs de puissance
Relais temporisés DILET, ETR, voir groupe de produits Contacteurs de puissance, relais électroniques temporisés
Contacteurs de puissance DILMPertes par effet JoulePertes par effet Joule sous IeAC-3/400 V
17.76 W
consommation
avec bobine DC [Maintien]
0,86 W
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
25 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
5.9 W
Puissance dissipée du matériel, fonction du courant [Pvid]
17.8 W
Puissance dissipée statique, dépendante du courant [Pvs]
0.86 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+55 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 7.0
Commutateurs basse tension (EG000017) / Combinaison départ moteur (EC001037)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Dérivation consommateur / dérivation moteur / Combinaison de démarreur moteur ([email protected] [AJZ718013])
type de starter moteur
démarreur direct
avec déclencheur de court-circuit
oui
tension d'alimentation de courant nominal Us à CA 50 Hz
0 - 0 V
tension d'alimentation de courant nominal Us à CA 60 Hz
0 - 0 V
tension d'alimentation de courant nominal Us CC
24 - 24 V
type de tension d'actionnement
DC
puissance de fonctionnement nominale, CA-3, 230 V, triphasée
5.5 kW
puissance de fonctionnement nominale, CA-3, 400 V
12.5 kW
puissance nominale, 460 V, 60 Hz, triphasée
0 kW
puissance nominale, 575 V, 60 Hz, triphasée
0 kW
courant de fonctionnement nominal Ie
21.7 A
courant de fonctionnement nominal, CA-3, 400 V
25 A
réglage de courant du déclencheur de surcharge
8 - 32 A
intensité de court-circuit nominale conditionnelle, type 1, 480 Y/277 V
0 A
intensité de court-circuit nominale conditionnelle, type 1, 600 Y/347 V
0 A
intensité de court-circuit nominale conditionnelle, type 2, 230 V
100000 A
intensité de court-circuit nominale conditionnelle, type 2, 400 V
100000 A
nombre de contacts auxiliaires à fermeture
0
nombre de contacts auxiliaires à ouverture
1
température ambiante, limite supérieure sans restriction
60 °C
protection contre les surcharges compensée en température
oui
classe de déclenchement
ajustable
type de raccordement du circuit principal
borne à vis
finition du raccordement électrique du circuit auxiliaire / commande
borne à vis
montage possible sur barres profilées
oui
avec transfo
non
nombre de postes de commande
0
adapté à un arrêt d'urgence
non
classe de coordination selon IEC 60947-4-3
classe 2
nombre de voyants lumineux
0
réinitialisation externe possible
non
avec fusible
non
indice de protection (IP)
IP20
Degré de protection (NEMA)
autre
protocole pris en charge pour TCP/IP
non
protocole pris en charge pour PROFIBUS
non
protocole pris en charge pour CAN
non
protocole pris en charge pour INTERBUS
non
protocole pris en charge pour ASI
non
protocole pris en charge pour MODBUS
non
protocole pris en charge pour Data-Highway
non
protocole pris en charge pour DeviceNet
non
protocole pris en charge pour SUCONET
non
protocole pris en charge pour LON
non
protocole pris en charge pour PROFINET IO
non
protocole pris en charge pour PROFINET CBA
non
protocole pris en charge pour SERCOS
non
protocole pris en charge pour Foundation Fieldbus
non
protocole pris en charge pour EtherNet/IP
non
protocole pris en charge pour AS-Interface Safety at Work
non
protocole pris en charge pour DeviceNet Safety
non
protocole pris en charge pour INTERBUS-Safety
non
protocole pris en charge pour PROFIsafe
non
protocole pris en charge pour SafetyBUS p
non
protocole pris en charge pour autres systèmes de bus
oui
largeur
45 mm
hauteur
242 mm
profondeur
128 mm
Encombrements
| Caractéristique | Valeur |
|---|---|
| Type de starter moteur (EF009598) | Démarreur direct |
| Avec déclencheur de court-circuit (EF006691) | Oui |
| Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) | 0 V |
| Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) | 0 V |
| Tension d'alimentation de courant nominal CC (EF003980) | 24 V |
| Type de tension d'actionnement (EF008242) | CC |
| Puissance de fonctionnement nominale, CA-3, 230 V, triphasée (EF009599) | 5.5 kW |
| Puissance de fonctionnement nominale, CA-3, 400 V (EF001364) | 12.5 kW |
| Puissance nominale, 460 V, 60 Hz, triphasée (EF009600) | 0 kW |
| Puissance nominale, 575 V, 60 Hz, triphasée (EF009601) | 0 kW |
| Courant de fonctionnement nominal Ie (EF001443) | 21.7 A |
| Courant de fonctionnement nominal, CA-3, 400 V (EF009602) | 25 A |
| Réglage de courant du déclencheur de surcharge (EF002336) | 8 A |
| Intensité de court-circuit nominale conditionnelle, type 1, 480 Y/277 V (EF009607) | 0 A |
| Intensité de court-circuit nominale conditionnelle, type 1, 600 Y/347 V (EF009608) | 0 A |
| Intensité de court-circuit nominale conditionnelle, type 2, 230 V (EF009606) | 100000 A |
| Intensité de court-circuit nominale conditionnelle, type 2, 400 V (EF009605) | 100000 A |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 0 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 1 |
| Température ambiante, limite supérieure sans restriction (EF009603) | 55 °C |
| Protection contre les surcharges compensée en température (EF009604) | Oui |
| Classe de déclenchement (EF006668) | Ajustable |
| Type de raccordement du circuit principal (EF006819) | Borne à vis |
| Finition du raccordement électrique du circuit auxiliaire / commande (EF006979) | Borne à vis |
| Montage possible sur barres profilées (EF003972) | Non |
| Avec transfo (EF000278) | Non |
| Nombre de postes de commande (EF001372) | 0 |
| Adapté à un arrêt d'urgence (EF001433) | Non |
| Type selon CEI 60947-4-3 (EF012390) | Classe 2 |
| Nombre de voyants lumineux (EF001965) | 0 |
| Réinitialisation externe possible (EF003426) | Non |
| Avec fusible (EF006693) | Non |
| Classe de protection (IP) (EF005474) | IP20 |
| Classe de protection (NEMA) (EF011959) | Autre |
| Protocole pris en charge pour TCP/IP (EF003050) | Non |
| Protocole pris en charge pour PROFIBUS (EF003052) | Non |
| Protocole pris en charge pour CAN (EF003053) | Non |
| Protocole pris en charge pour INTERBUS (EF003054) | Non |
| Protocole pris en charge pour ASI (EF003051) | Non |
| Protocole pris en charge pour Modbus (EF003057) | Non |
| Protocole pris en charge pour Data-Highway (EF003058) | Non |
| Protocole pris en charge pour DeviceNet (EF003059) | Non |
| Protocole pris en charge pour SUCONET (EF003060) | Non |
| Protocole pris en charge pour LON (EF003017) | Non |
| Protocole pris en charge pour PROFINET IO (EF007525) | Non |
| Protocole pris en charge pour PROFINET CBA (EF007524) | Non |
| Protocole pris en charge pour SERCOS (EF006657) | Non |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Non |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | Non |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | Non |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | Non |
| Protocole pris en charge pour PROFIsafe (EF007526) | Non |
| Protocole pris en charge pour SafetyBUS p (EF007527) | Non |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | Oui |
| Largeur (EF000008) | 45 mm |
| Hauteur (EF000040) | 242 mm |
| Profondeur (EF000049) | 128 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 35 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| MSC-DEA-32-M25(24VDC) Y7-121760 121760 FR_121760.pdf | 312 Kbytes |
|
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
