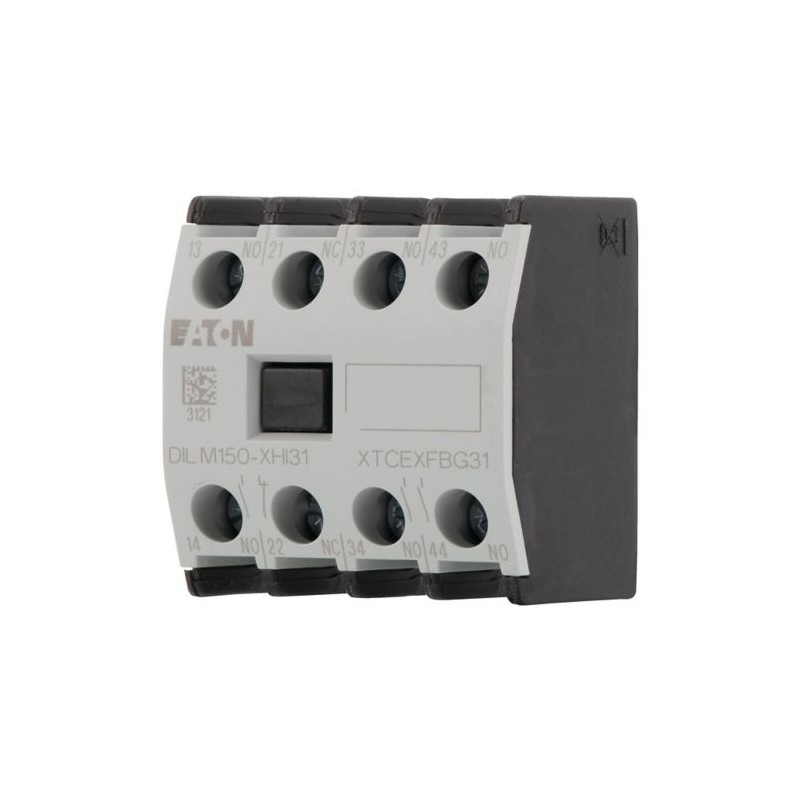

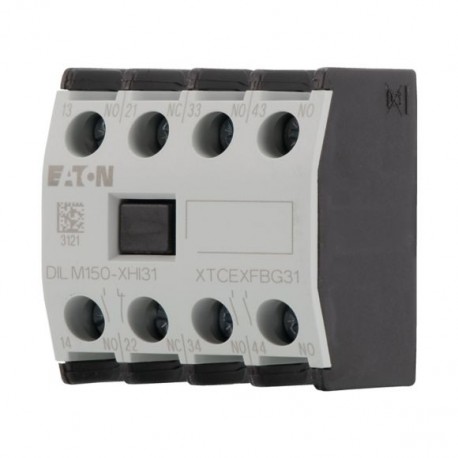

Conformité aux normes
CEI/EN 60947, VDE 0660, UL, CSA
Longévité de l'appareilsous Ue= 230 V, AC-15, 3 A [manœuvres]
1.3 x 106
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambianteAppareil nu
-25 - +60 °C
Température ambianteAppareil sous enveloppe
- 25 - 40 °C
Température ambianteTempérature ambiante de stockage
- 40 - 80 °C
Tenue aux chocs (IEC/EN 60068-2-27)Onde demi-sinusoïdale 10 msAppareil de base + moduleContact F
7 g
Tenue aux chocs (IEC/EN 60068-2-27)Onde demi-sinusoïdale 10 msAppareil de base + moduleContact O
5 g
Capot de protection directs en cas d'actionnement vertical par l'avant (EN 50274)
Sécurité des doigts et du dos de la main assurée
Sections raccordablesBornes à visConducteur à âme massive
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mm2
Sections raccordablesBornes à visConducteur souple avec embout
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mm2
Sections raccordablesBornes à visâme massive ou multibrins
18 – 14 AWG
Sections raccordablesBornes à visTournevis Pozidriv
2 taille
Sections raccordablesBornes à visTournevis pour vis à fente
0.8 x 5.5
1 x 6 mm
Sections raccordablesBornes à visCouple de serrage max.
1.2 Nm
Contacts liés positivement à l'intérieur d'un module de contacts auxiliaires (selon IEC 60947-5-1 appendice L)
Oui
Contact O (pas de contact O retardé ) pouvant servir de contact miroir (selon IEC/EN 60947-4-1, annexe F)
DILM40 … DILM170
Tension assignée de tenue aux chocs [Uimp]
6000 V AC
Catégorie de surtension/Degré de pollution
III/3
Tension assignée d'isolement [Ui]
690 V AC
Tension assignée d'emploi [Ue]
500 V AC
Séparation sûre selon EN 61140entre la bobine et les contacts auxiliaires
440 V AC
Séparation sûre selon EN 61140entre contacts auxiliaires
440 V AC
Courant assigné d'emploiCourant thermique conventionnel 1 pôleà 60 °C [Ith]
16 A
Courant assigné d'emploiAC-15220 V 230 V 240 V [Ie]
6 A
Courant assigné d'emploiAC-15380 V 400 V 415 V [Ie]
4 A
Courant assigné d'emploiAC-15500 V [Ie]
1.5 A
Courant assigné d'emploiDC
Conditions d'enclenchement et de coupure en DC-13, L/R constant selon indications.
Courant assigné d'emploiDCDC L/R ≦ 15 msPôles en série :1 [24 V]
10 A
Courant assigné d'emploiDCDC L/R ≦ 15 msPôles en série :1 [60 V]
6 A
Courant assigné d'emploiDCDC L/R ≦ 15 msPôles en série :1 [110 V]
3 A
Courant assigné d'emploiDCDC L/R ≦ 15 msPôles en série :1 [220 V]
1 A
Tenue aux courts-circuits sans soudurePar fusible (calibre max.)500 V
16 A gG/gL
Pertes par effet Joule sous Ithavec bobine CA
3.7 W
Pertes par effet Joule sous Ithavec bobine CC
3.7 W
Pertes par effet Joule sous IthPertes par effet Joule par circuit électrique auxiliaire sous Ie(AC-15/230 V)
0.5 W
Caractéristiques électriques homologuées
Contacts auxiliairesPilot DutyAvec bobine AC
A600
Contacts auxiliairesPilot DutyAvec bobine DC
P300
Contacts auxiliairesGeneral UseAC
600 V
Contacts auxiliairesGeneral UseAC
15 A
Contacts auxiliairesGeneral UseDC
250 V
Contacts auxiliairesGeneral UseDC
1 A
