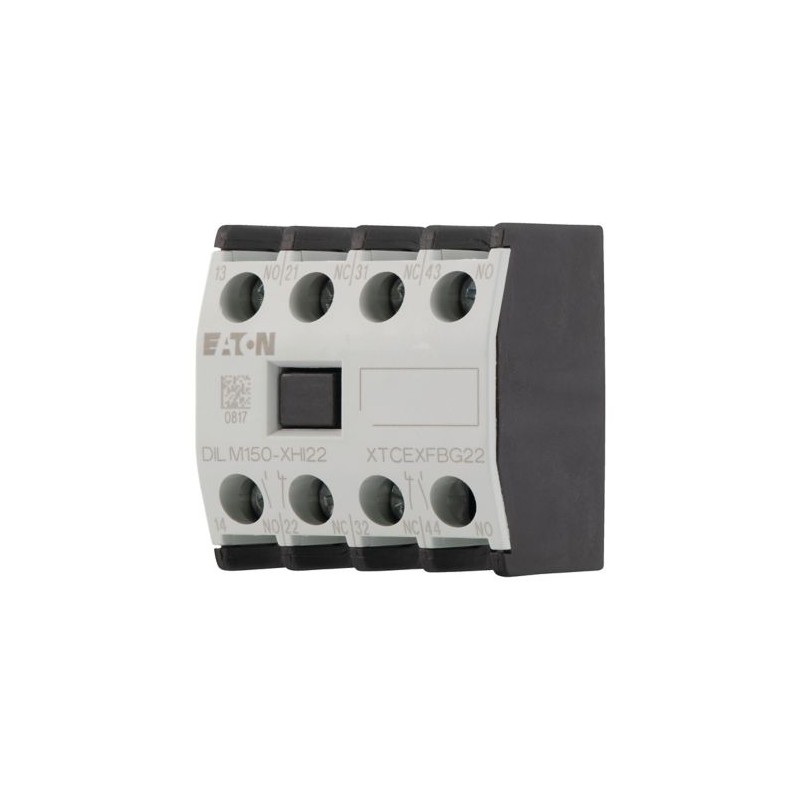

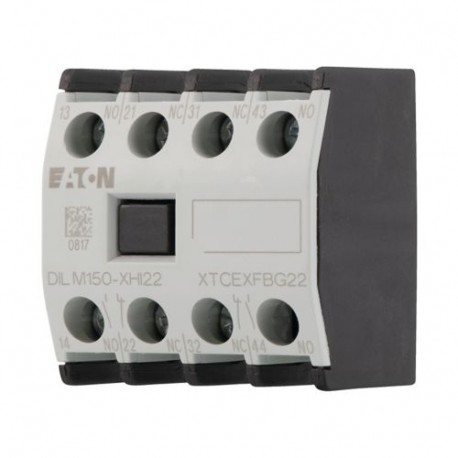

DILM150-XHI22 277950 Y7-277950 EATON ELECTRIC Module de contacts auxiliaires, 2F+2O Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

DILM150-XHI22 277950 Y7-277950 EATON ELECTRIC Module de contacts auxiliaires, 2F+2O

DILM150-XHI22

277950

Y7-277950

EATON-MOELLER

Module de contacts auxiliaires, 2F+2O

DILM150-XHI22

Eaton Moeller® series DILM Auxiliary contact module, 4 pole, Ith= 16 A, 2 N/O, 2 NC, Front fixing, Screw terminals, DILM40 - DILM170

Module de contact auxiliaire, avec contacts opposés verrouillés, Fonction : pour applications standard, 4 pôles, Technique de connexion : Cosses à vis, Courant nominal de fonctionnement AC-15 220 V 230 V 240 V : Ie= 6 A, Courant nominal de fonctionnement AC-15 380 V 400 V 415 V : Ie= 4 A, Contacts N/O = Normalement ouvert : 2 N/O, Contacts N/C = Normalement fermé : 2 NC, Type de montage : Fixation frontale, À utiliser avec : DILM40..., DILM50..., DILM65..., DILM72..., DILM80..., DILM95..., DILM115..., DILM150..., DILM170..., DILMP63..., DILMP80..., DILMP125..., DILMP160..., DILMP200..., DILMF40..., DILMF50..., DILMF65..., DILMF80..., DILMF95..., DILMF115..., DILMF150..., Type : Contact auxiliaire de montage frontal , Instructions : Contacts opposés verrouillés selon IEC/EN 60947-5-1 Annexe L, à l’intérieur du module de contact auxiliaire, Contacts auxiliaires utilisés comme contacts miroir selon IEC/EN 60947-4-1 Annexe F (non N/C pour l’ouverture tardive)

Plus de détails


Appareillage industriel basse tension > Bloc de contact auxiliaire

Contacteurs jusqu'à 170A

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $16.81
Prix unitaire: $16.81
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Nom du produit
Eaton Moeller® series DILM module de contacts auxiliaires
Numéro de catalogue
277950
Code de modèle
DILM150-XHI22
EAN
4015082779504
Longueur du produit
39 mm
Hauteur du produit
46 mm
Largeur du produit
45 mm
Poids du produit
0.055 kg
Certifications
IEC/EN 60947
UL
CSA Class No.: 3211-03
CSA File No.: 012528
UL File No.: E29184
CSA
UL 508
CE
IEC/EN 60947-4-1
VDE 0660
CSA-C22.2 No. 14-05
UL Category Control No.: NKCR

Features & Functions

Fonction
Contacts liés positivement à l’intérieur d’un module de contacts auxiliaires (selon IEC 60947-5-1 annexe L)
Fonctions
Pour les applications standard
Équipé de :
Contacts liés positivement
Nombre de pôles
Quatre pôles
Type de raccordement électrique
Raccordement à vis

General

Durée de vie électrique
1 300 000 manœuvres (à 230 V, AC-15, 3 A)
Modèle
Montage en haut
Mode de pose
fixation frontale
Catégorie de surtension
III
Degré de pollution
3
Protection
Protection des doigts et du dos de la main, Protection contre les contacts directs en cas d'actionnement vertical par l'avant (EN 50274)
Tension assignée de tenue aux chocs (Uimp)
6000 V AC
Type
Contact auxiliaire à montage encastré par l’avant

Ambient conditions, mechanical

Résistance aux chocs
5 g, Contact auxiliaire O, Mécanique, selon IEC/EN 60068-2-27, Choc demi-sinusoïdal 10 ms
7 g, Contact auxiliaire F, Mécanique, selon IEC/EN 60068-2-27, Choc demi-sinusoïdal 10 ms

Climatic environmental conditions

Température ambiante de fonctionnement - min.
-25 °C
Température ambiante de fonctionnement - max.
60 °C
Température ambiante de fonctionnement (lieu clos) - min.
-25 °C
Température ambiante de fonctionnement (lieu clos) - max.
40 °C
Température ambiante de stockage - min.
-40 °C
Température ambiante de stockage - max.
80 °C
Résistance climatique
Chaleur humide, constant, selon IEC 60068-2-78
Chaleur humide, cyclique, selon IEC 60068-2-30

Terminal capacities

Section raccordable (fil flexible avec embout)
2 x (0,75 - 2,5) mm²
1 x (0,75 - 2,5) mm²
Section raccordable (monobrin)
2 x (0,75 - 2,5) mm²
1 x (0,75 - 2,5) mm²
Section raccordable (AWG monobrin/multibrin)
18 - 14
Taille de tournevis
0.8 x 5.5/1 x 6 mm, borne à vis, Tournevis pour vis à fente
2, Borne à vis, Tournevis Pozidriv
Couple de serrage
1,2 Nm, Bornes à vis

Electrical Rating

Courant assigné d'emploi (Ie)
6 A à 60 V, DC L/R ≤ 15 ms (avec 1 contact en série)
1 A à 220 V, DC L/R ≤ 15 ms (avec 1 contact en série)
10 A à 24 V, DC L/R ≤ 15 ms (avec 1 contact en série)
3 A à 110 V, DC L/R ≤ 15 ms (avec 1 contact en série)
Courant assigné d'emploi (Ie) en AC-15, 220 V, 230 V, 240 V
6 A
Courant assigné d'emploi (Ie) AC-15, 380 V, 400 V, 415 V
4 A
Courant assigné d'emploi (le) AC-15, 500 V
1.5 A
Tension assignée d'isolement (Ui)
690 V
Tension nominale (Ue) en AC - max.
500 V

Short-circuit rating

Carac nominales de protection contre les courts-circuits
Max. 16 A gG/gL, Fusible, Sans soudure, Contacts auxiliaires
Protection nominale contre les courts-circuits sans soudure
16 A gG/gL, 500 V, max. Fusible , Contacts

Conventional thermal current

Courant thermique conventionnel ith à 60 °C (tripolaire, ouvert)
16 A

Switching capacity

Puissance d'interruption (contacts auxiliaires, utilisation générale)
15 A, 600 V AC, (UL/CSA)
1 A, 250 V DC, (UL/CSA)
Puissance d'interruption (contacts auxiliaires, cycle pilote)
P300, bobine à courant continu (UL/CSA)
A600, bobine à courant alternatif (UL/CSA)

Communication

Raccordement
Bornes à vis

Contacts

Fiabilité des contacts
λ < 5 x 1/10⁷ (un défaut sur 2 000 000 manœuvres pour Uₑ = 24 V DC, Umin = 17 V, Imin = 5,4 mA)
Nombre de contacts (inverseurs)
0
Nombre de contacts (normalement fermés)
2
Nombre de contacts (normalement ouverts)
2

Safety

Sécurité de l'isolation
440 V AC, Entre les contacts auxiliaires, conforme norme EN 61140
440 V AC, Entre la bobine et les contacts auxiliaires , conforme norme EN 61140

Design verification

Dissipation thermique du matériel, Pvid en fonction du courant
0 W
Capacité de dissipation thermique Pdiss
0 W
Dissipation thermique par pôle, en fonction du courant Pvid
0.23 W
Courant assigné d'emploi pour la dissipation thermique indiquée (In)
4 A
Dissipation thermique statique, indépendante du courant Pvs
0 W
10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Les exigences de la norme produit sont respectées.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2.5 Levage
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des assemblages
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le tableautier est responsable des calculs d'augmentation de la température. Eaton fournira les données de dissipation thermique pour les appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications concernant l’appareillage doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications concernant l’appareillage doivent être respectées.
10.13 Fonctionnement mécanique
L'appareil répond aux exigences, à condition que les informations contenues dans la notice d’instructions (IL) soient respectées.

ETIM for 277950 Appareillage industriel basse tension (EC000041)
Caractéristique Valeur
Nombre de contacts en tant qu'inverseurs (EF008257) 0
Nombre de contacts en tant que contacts à fermeture (EF008256) 2
Nombre de contacts en tant que contacts à ouverture (EF008255) 2
Nombre d'interrupteurs de signal d'erreur (EF007613) 0
Courant de fonctionnement nominal CA-15, 230 V (EF001385) 6 A
Finition du raccordement électrique (EF003961) Borne à vis
Modèle (EF000010) Relevable
Type de montage (EF000003) Fixation frontale
Douille (EF000048) Sans
