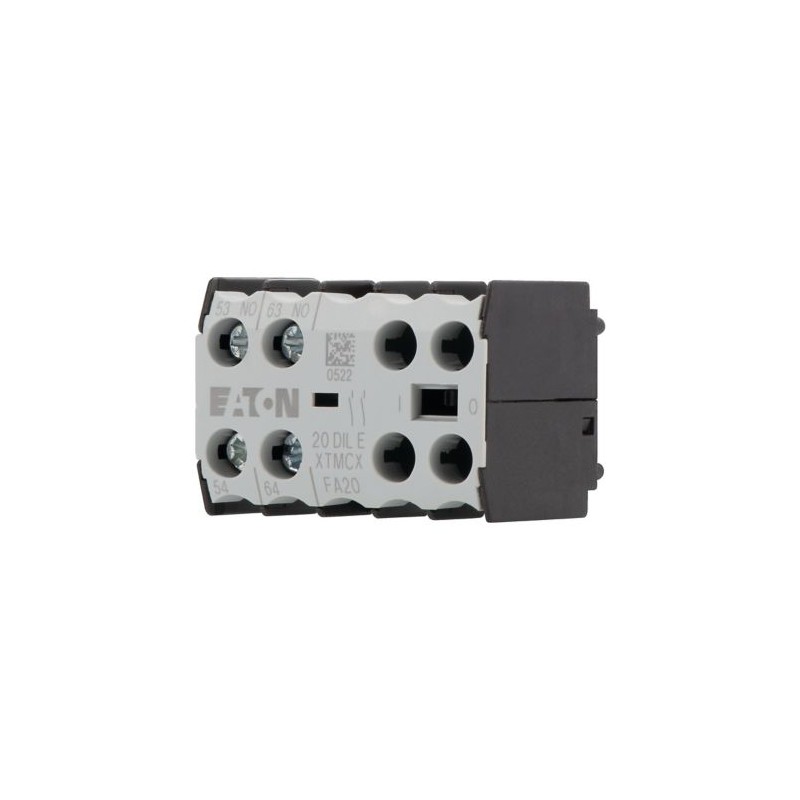

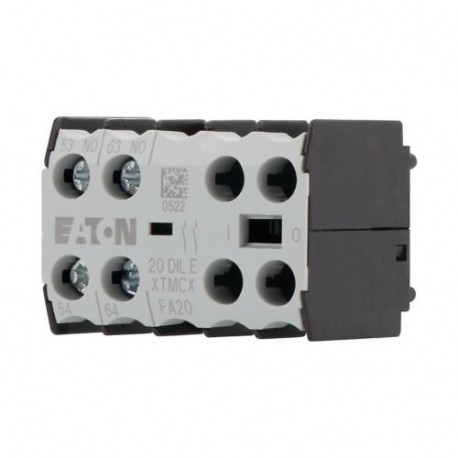

20DILE 010208 Y7-10208 EATON ELECTRIC Module de contacts auxiliaires, 2 s
20DILE
010208
Y7-10208
EATON-MOELLER
Module de contacts auxiliaires, 2 s
Bloc de contact auxiliaire 2 NO Montage frontal Connexion à
Eaton Moeller® series DILE Auxiliary contact module, 2 pole, 2 N/O, Front fixing, Screw terminals, DILE(E)M, DILER
Module de contact auxiliaire, avec contacts opposés verrouillés, Eléments de commutation selon EN 50005, Eléments de commutation selon EN 50012 sont à privilégier., Les combinaisons de la version E correspondent à la norme EN 50011 et doivent être préférées., Fonction : pour applications standard, 2 pôles, Technique de connexion : Cosses à vis, Courant nominal de fonctionnement AC-15 220 V 230 V 240 V : Ie= 4 A, Courant nominal de fonctionnement AC-15 380 V 400 V 415 V : Ie= 2 A, Contacts N/O = Normalement ouverts : 2 N/O, Type de montage : Fixation frontale, À utiliser avec : DILEM-10(-G)(...), DILEM-01(-G)(...), DILEM-4(-G)(...), DILER40(-G), DILER31(-G), DILER22, DILEEM-10(-G)(...), DILEEM-01(-G)(...) , DILEM12-10(-G)(...), DILEM12-01(-G)(...), Instructions : Contacts opposés verrouillés selon IEC/EN 60947-5-1 appendice L, à l’intérieur des modules de contacts auxiliaires, également pour les contacts auxiliaires intégrés du DILE(E)M, Contacts auxiliaires utilisés comme contacts miroir selon IEC/EN 60947-4-1 Annexe F (pas N/C à ouverture tardive), Numéro de code et version de la combinaison Numéro distinctif : 60 E, 51, 42
Appareillage industriel basse tension > Bloc de contact auxiliaire
Contacteurs jusqu'à 170A
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Spécifications générales
| Product Name | Eaton Moeller® series DILE Accessory Auxiliary contact module |
| Catalog Number | 010208 |
| Model Code | 20DILE |
| EAN | 4015080102083 |
| Product Length/Depth | 36 mm |
| Product Height | 32 mm |
| Product Width | 45 mm |
| Product Weight | 0.03 kg |
| Certifications | CE VDE 0660 CSA Class No.: 3211-03 CSA File No.: 012528 CSA-C22.2 No. 14-05 UL 508 IEC/EN 60947 UL IEC/EN 60947-4-1 UL File No.: E29184 UL Category Control No.: NKCR CSA |
Features & Functions
| Features | Interlocked opposing contacts within an auxiliary contact module (according to IEC 60947-5-1 Annex L) |
| Fitted with: | Switching elements according to EN 50005 Interlocked opposing contacts |
| Functions | For standard applications |
| Number of poles | Two-pole |
General
| Connection type | Screw connection |
| Degree of protection | IP20 |
| Lifespan, mechanical | 20,000,000 Operations (DC operated) 10,000,000 Operations (AC operated) 200,000 Operations (at 240 V, AC-15) 150,000 Operations (at 240 V, DC, L/R = 50 ms: 2 contacts in series 0.5 A) |
| Model | Top mounting |
| Operating frequency | 9000 Operations/h |
| Overvoltage category | III |
| Pollution degree | 3 |
| Rated impulse withstand voltage (Uimp) | 6000 V AC |
Climatic environmental conditions
| Ambient operating temperature - min | -25 °C |
| Ambient operating temperature - max | 50 °C |
| Climatic proofing | Damp heat, cyclic, to IEC 60068-2-30 Damp heat, constant, to IEC 60068-2-78 |
Electrical rating
| Rated operational current (Ie) | 1.5 A at 110 V, DC L/R ≤ 15 ms (with 3 contacts in series) 0.5 A at 220 V, DC L/R ≤ 15 ms (with 3 contacts in series) 2.5 A at 60 V, DC L/R ≤ 15 ms (with 2 contacts in series) 2.5 A at 24 V, DC L/R ≤ 15 ms (with 1 contact in series) |
| Rated operational voltage (Ue) at AC - max | 600 V |
| Caractéristique | Valeur |
|---|---|
| Nombre de contacts en tant qu'inverseurs (EF008257) | 0 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 2 |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 0 |
| Nombre d'interrupteurs de signal d'erreur (EF007613) | 0 |
| Courant de fonctionnement nominal CA-15, 230 V (EF001385) | 4 A |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Modèle (EF000010) | Relevable |
| Type de montage (EF000003) | Fixation frontale |
| Douille (EF000048) | Sans |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 35 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| 20DILE Y7-10208 010208 EN_230260.pdf | 1 Mbytes |
|
