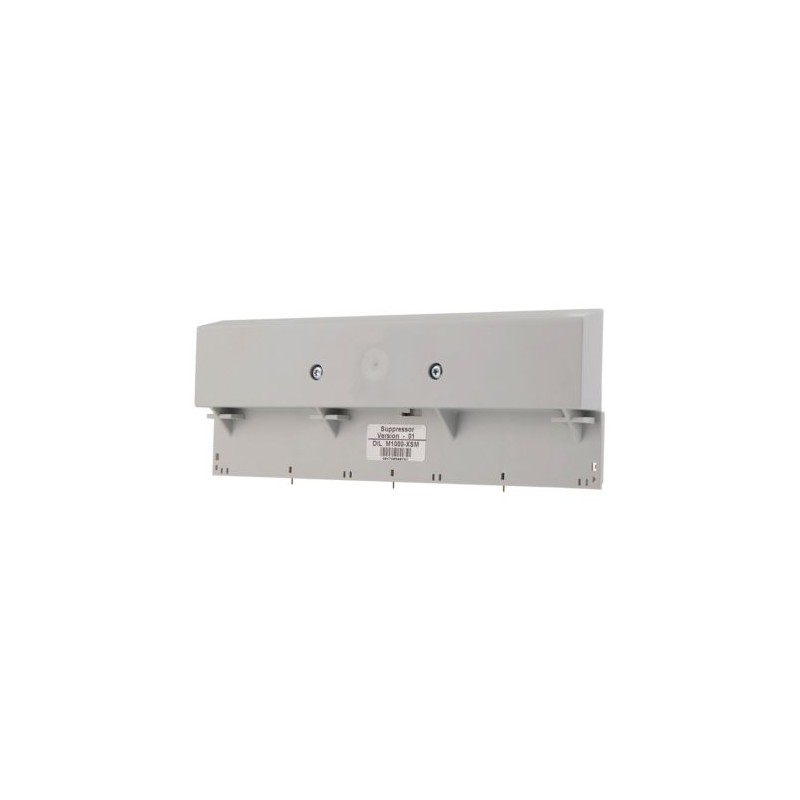

DILM1000-XSM 125947 Y7-125947 EATON ELECTRIC Module à varistance, pour DILM580-1000, H1400 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

DILM1000-XSM 125947 Y7-125947 EATON ELECTRIC Module à varistance, pour DILM580-1000, H1400

DILM1000-XSM

125947

Y7-125947

EATON-MOELLER

Module à varistance, pour DILM580-1000, H1400

DILM1000-XSM

Eaton Moeller® series DILM Varistor suppressor circuit, For use with: DILM580, DILM650, DILM750, DILM820, DILM1000, DILH1200, DILH1400

Circuit suppresseur de varistance, Accessoires : Circuits suppresseurs pour contacteurs à vide (côté charge), Description : Pour amortir la surtension de coupure lors de la désactivation des charges inductives., Pour une utilisation avec : DILM580, DILM650, DILM750, DILM820, DILM1000, DILH1200, DILH1400

Plus de détails


Appareillage industriel basse tension > Limiteur de surtension

Contacteurs plus de 170 A

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $190.19
Prix unitaire: $190.19
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series DILM varistor suppressor circuit
Catalog Number
125947
Model Code
DILM1000-XSM
EAN
4015081235575
Product Length/Depth
24 mm
Product Height
85 mm
Product Width
230 mm
Product Weight
0.393 kg
Certifications
UL 508
UL Category Control No.: NLDX
CSA-C22.2 No. 14-05
UL
CSA
CSA File No.: 165628
CSA Class No.: C321104
UL File No.: E29096
CE
IEC/EN 60947-4-1

Features & Functions

Functions
For damping the cutout overvoltage when switching off inductive loads.
Varistor (voltage-sensitive resistor)

General

Product category
Accessories
Voltage type
AC

Climatic environmental conditions

Ambient operating temperature - min
-40 °C
Ambient operating temperature - max
60 °C

Magnet system

Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 50 Hz - max
1000 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
1000 V
Rated control supply voltage (Us) at DC - min
0 V
Rated control supply voltage (Us) at DC - max
0 V

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 125947 Appareillage industriel basse tension (EC000683)
Caractéristique Valeur
Fonction (EF000030) Varistance
Type de tension de fonctionnement (EF005294) CA
Tension de fonctionnement CA 50 Hz (EF008206) 1177 V
Tension de fonctionnement CA 60 Hz (EF008207) 1177 V
Avec affichage LED (EF005950) Non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILM1000-XSM Y7-125947 125947 ES_125947.pdf 791 Kbytes DILM1000-XSM Y7-125947 125947 ES_125947.pdf
