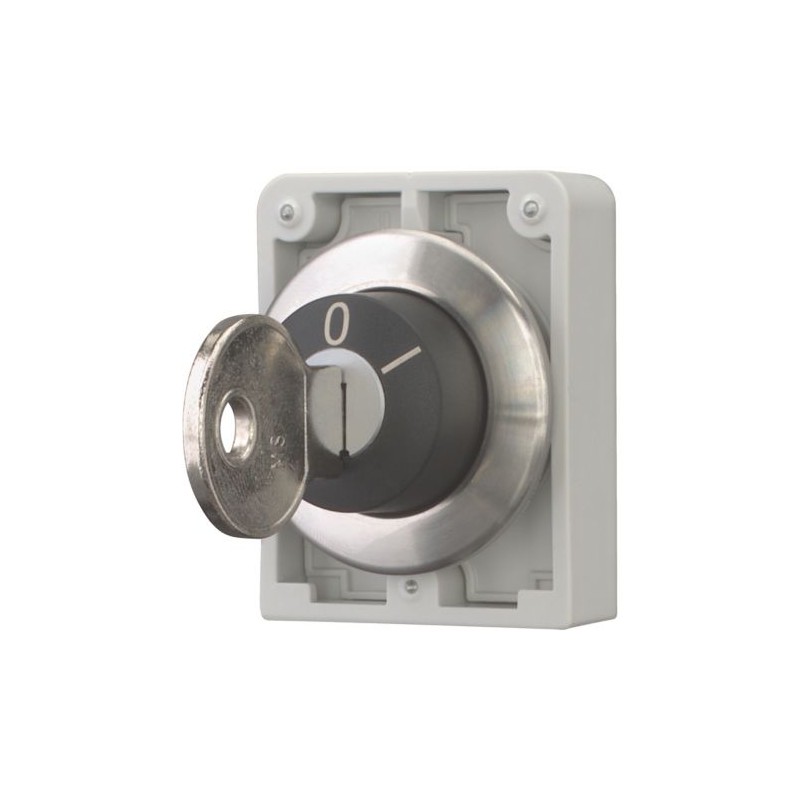

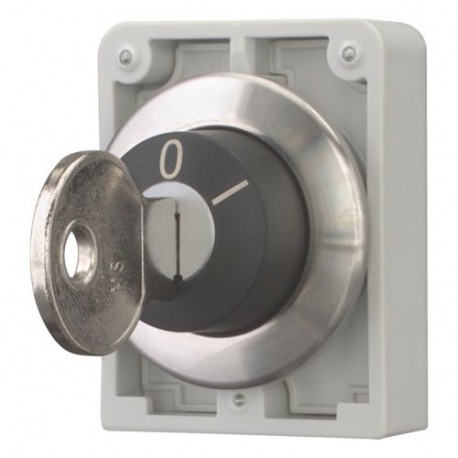

M30I-FWRS-MS8 188163 Y7-188163 EATON ELECTRIC Key-operated push-buttons, flat front, not master-key system c..
M30I-FWRS-MS8
188163
Y7-188163
EATON-MOELLER
Key-operated push-buttons, flat front, not master-key system compatible, 2 positions, maintained, MS8
Sélecteur à clé; Verrouillage; 2 positions; l'essentiel de la MS8; Anneau Inoxydable Plat Avant
Bouton à clé M30 Moeller® series Eaton, avant plat, à accrochage, 2 positions, MS8, clé amovible : Cadran 0, I : acier inoxydable
Actionneur à clé, Gamme de produits : RMQ-Titan, Unité unique, Design : Mécanisme de verrouillage à clé, maintenu, Ne convient pas aux systèmes de clé maîtresse, 2 positions, Mécanisme de verrouillage : MS8, I, Degré de protection : IP64, Bague frontale en acier inoxydable, Raccordement au SmartWire-DT : oui, avec raccords SWD-RMQ, Dimensions avant : Ø 36mm, Instructions : Fonction de maintien en place/ressort de rappel, peut être remplacé avec les pièces de codage M22-XC-Y, Retrait de clé convertible avec adaptateurs de codage M22-XC-..., Avec 1 clé, Normes : IEC/EN 60947, VDE 0660, Degré de protection : IP64
Appareillage industriel basse tension > Tête de sélecteur
Moyens de contrôle et de signalisation
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Related products
▲Les plus vendus
▲En savoir plus
▲Spécifications générales
| Nom du produit | Eaton Moeller® series M30 Bouton à clé |
| Numéro de catalogue | 188163 |
| Code de modèle | M30I-FWRS-MS8 |
| EAN | 4015081858323 |
| Longueur du produit | 36 mm |
| Hauteur du produit | 67 mm |
| Largeur du produit | 46 mm |
| Poids du produit | 0.06 kg |
| Certifications | VDE 0660 IEC/EN 60947 Fichier CSA n° 012528 CSA Class No.: 3211-03 DNV UL File No.: E29184 GL IEC/EN 60947-5 UL 508 CSA-C22.2 No. 14-05 CSA-C22.2 No. 94-91 CE marking UL Category Control No.: NKCR Répertorié UL Certifié CSA |
Spécifications du produit
| Type | Bouton à clé |
| Accessoires | 1 clé incluse dans l'équipement fourni. |
| Couleur d'actionneur | Noir |
| Fonction de l’actionneur | Clé amovible en position 1 Fonction à accrochage Clé amovible en position 0 À accrochage |
| 10.10 Echauffement | Sans objet. |
| 10.11 Tenue aux courts-circuits | Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées. |
| 10.12 Compatibilité électromagnétique | Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées. |
| 10.13 Fonctionnement mécanique | Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte. |
| 10.2.2 Résistance à la corrosion | Répond aux exigences de la norme du produit. |
| 10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers | Répond aux exigences de la norme du produit. |
| 10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale | Répond aux exigences de la norme du produit. |
| 10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes | Répond aux exigences de la norme du produit. |
| 10.2.4 Résistance aux UV | Sur demande |
| 10.2.5 Levage | Sans objet, l'ensemble de l'appareillage doit être évalué. |
| 10.2.6 Essai de choc | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. |
| 10.2.7 Inscriptions | Répond aux exigences de la norme du produit. |
| 10.3 Degré de protection des assemblages | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. |
| 10.4 Distances d'isolement et lignes de fuite | Répond aux exigences de la norme du produit. |
| 10.5 Protection contre les chocs électriques | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. |
| 10.6 Montage de matériel | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. |
| 10.7 Circuits électriques et raccordements internes | Sous la responsabilité du tableautier. |
| 10.8 Raccordements pour conducteurs passés de l'extérieur | Relève de la responsabilité du tableautier. |
| 10.9.2 Tension de tenue à fréquence industrielle | Relève de la responsabilité du tableautier. |
| 10.9.3 Tension de tenue aux chocs | Relève de la responsabilité du tableautier. |
| 10.9.4 Test de boîtiers en matière isolante | Relève de la responsabilité du tableautier. |
| Équipé de : | Collerette |
| Fréquence de fonctionnement | 100 manœuvres/h |
| Degré de pollution | 3 |
| Résistance climatique | Chaleur humide cyclique, conformément à la norme IEC 60068-2-30 Exposition à l'humidité en continu, conforme à la norme IEC 60068-2-78 |
| Connexion au module SmartWire-DT | Oui Avec raccords SWD-RMQ |
| Type d’actionneur | Clé |
| Température ambiante de fonctionnement - max. | 70 °C |
| Température ambiante de fonctionnement - min. | -25 °C |
| Dissipation thermique du matériel, Pvid en fonction du courant | 0 W |
| Force de manœuvre positive d'ouverture min. | 0 N |
| Capacité de dissipation thermique Pdiss | 0 W |
| Dissipation thermique par pôle, en fonction du courant Pvid | 0 W |
| Diamètre d'ouverture | 30 mm |
| Couple de commande | 0.5 Nm |
| Courant assigné d'emploi pour la dissipation thermique indiquée (In) | 0 A |
| Dissipation thermique statique, indépendante du courant Pvs | 0 W |
| Angle de rotation | 60 ° |
| Couleur de la collerette | Acier inoxydable |
| Résistance aux chocs | Mécanique, selon IEC/EN 60068-2-27 15 g, Mécanique, selon IEC/EN 60068-2-27, Choc sinusoïdal 11 ms |
| Code clé | MS8 |
| Matériau de la collerette | Métal |
| Forme | Mécanisme de verrouillage d'utilisation de clé Face avant plane |
| Position de montage | Sur demande |
| Catégorie de surtension | III |
| Degré de protection | NEMA 4X, 13 |
| Degré de protection (face avant) | IP66 |
| Fonctions | Fonction accrochage/rappel, peut être modifié avec les pièces de codage M22-XC-Y |
| Couleur du voyant | Autres |
| Type de lentille | rond |
| Longévité mécanique | 100 000 manœuvres |
| Nombre de positions de commutation | 2 |
| Taille | Dimensions frontales : Ø 36 mm |
| Catégorie de produit | RMQ-Titan |
| Caractéristique | Valeur |
|---|---|
| Nombre de positions de commutation (EF000231) | 2 |
| Finition de l'élément d'actionnement (EF006976) | Clé |
| Adapté à l'éclairage (EF001142) | Non |
| Couleur de l'élément d'actionnement (EF007167) | Noir |
| Couleur de la calotte du voyant lumineux (EF007165) | Autre |
| Type de lentille (EF006253) | Rond |
| Diamètre de trou (EF000079) | 30 mm |
| Largeur de l'ouverture (EF004565) | 0 mm |
| Hauteur de l'ouverture (EF004778) | 0 mm |
| Fonction de commutation encliquetable (EF007447) | Oui |
| À rappel (EF001407) | Non |
| Avec bague frontale (EF006014) | Oui |
| Matériau de la bague frontale (EF005972) | Métal |
| Couleur de bague frontale (EF002429) | Acier inoxydable |
| Classe de protection (IP), face avant (EF003118) | IP66 |
| Classe de protection (NEMA) (EF011959) | 4X, 13 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF EATON COMMAND INDICATION EN.pdf | 24 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| M30I-FWRS-MS8 Y7-188163 188163 ES_182922.pdf | 3 Mbytes |
|
