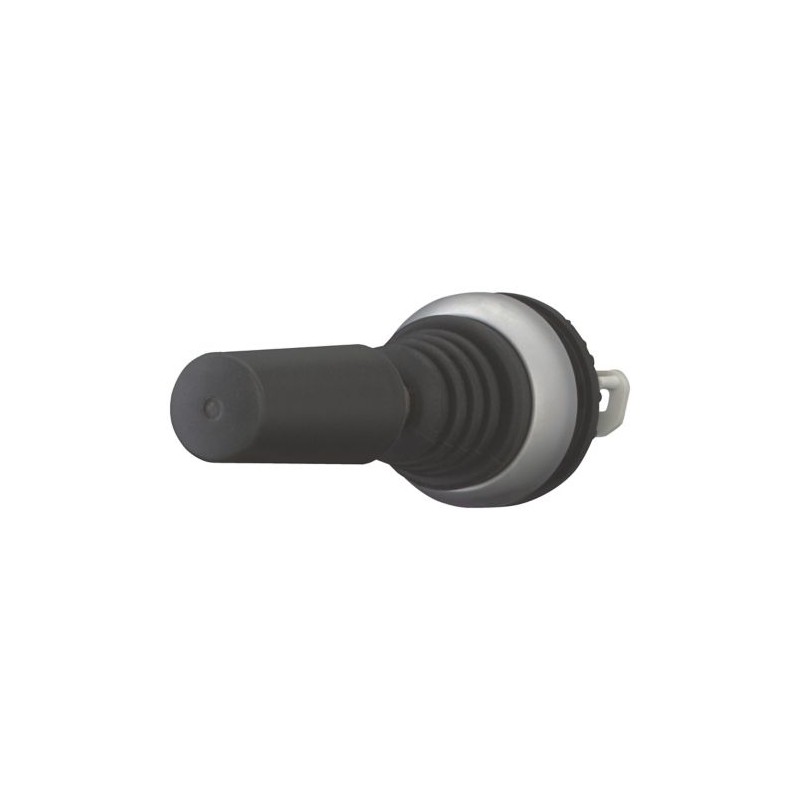

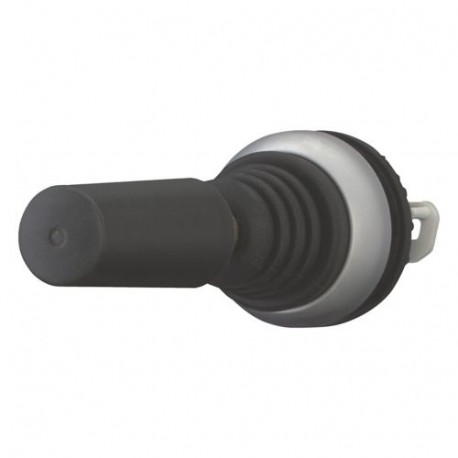

M22-WJS2H-2P 178565 Y7-178565 EATON ELECTRIC Joystick 2 positions horizontale 2 points de commutation axe mé.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22-WJS2H-2P 178565 Y7-178565 EATON ELECTRIC Joystick 2 positions horizontale 2 points de commutation axe mé..

M22-WJS2H-2P

178565

Y7-178565

EATON-MOELLER

Joystick; 2 positions; horizontale; 2 points de commutation; axe métallique

Manette de jeu; Return; 2 postes; 2 points de fonctionnement; Horizontal; Arbre du métal; Anneau de Titane

Eaton Moeller® series M22 Joystick, with 2 operating points per operating direction, with metal shaft, 2 positions, Bezel: titanium, momentary, Horizontal

Joystick, Gamme de produits : RMQ-Titan, Unité unique, Description : avec 2 points de commande par sens de marche, avec arbre métallique, 2 positions, Degré de protection : IP66, Lunette : titane, Connexion à SmartWire-DT : non, Fonction : momentanée, Horizontale, Instructions : Ces joysticks sont combinés avec des contacts normaux normalement ouverts M22-K10 et NO contacts précoces M22-K10P., Normes : IEC/EN 60947, VDE 0660

Plus de détails


Appareillage industriel basse tension > Boîte à boutons suspendue, manche à balai

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $95.99
Prix unitaire: $95.99
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series M22 Joystick
Catalog Number
178565
Model Code
M22-WJS2H-2P
EAN
4015081738946
Product Length/Depth
100 mm
Product Height
30 mm
Product Width
30 mm
Product Weight
0.028 kg
Certifications
VDE 0660
CE
CSA-C22.2 No. 14-13
IEC/EN 60947-5
UL File No.: E29184
CSA File No.: 012528
IEC/EN 60947
UL Category Control No.: NKCR
UL
CSA
CSA Class No.: 3211-03
CSA-C22.2 No. 94-91
UL 508
Catalog Notes
These joysticks are combined with normal normally open contacts M22-K10 and NO early-make contacts M22-K10P.

Features & Functions

Bezel color
Titanium
Bezel material
Plastic
Fitted with:
Retraction in 0-position
2 operating points per operating direction
Metal shaft
Front ring

General

Degree of protection
IP66
NEMA 4X, 13
Lifespan, mechanical
100,000 Operations
Opening diameter
22.5 mm
Operating frequency
2000 Operations/h
Type
Joystick
Type
Joystick

Ambient conditions, mechanical

Mounting position
As required
Shock resistance
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Mechanical, According to IEC/EN 60068-2-27

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78

Electrical rating

Rated operational current (Ie) at AC-21, 400 V, 415 V
0 A

Communication

Connection to SmartWire-DT
No

Actuator

Actuating force
5 N
Actuator function
Horizontal
Momentary
Number of actuation directions
2

Contacts

Force for positive opening - min
0 N
Number of contacts (normally closed) per actuation direction
0

ETIM for 178565 Appareillage industriel basse tension (EC000632)
Caractéristique Valeur
Courant de fonctionnement nominal à CA-21 (EF002417) 0 A
Fixation centrale, diamètre du trou (EF002424) 22.5 mm
Longueur du joystick (EF006524) 75 mm
Nombre de directions d'actionnement (EF002425) 2
Nombre de positions de commutation (EF000231) 2
Nombre de contacts à fermeture par direction d'actionnement (EF002427) 0
Nombre de contacts à ouverture par direction d'actionnement (EF008263) 0
Nombre de contacts-inverseurs par direction (EF005599) 0
Avec retour automatique à la position 0 (EF002428) Oui
Verrouillage en position 0 (EF006283) Non
Générateur de code (EF005666) Non
Signal de sortie analogique configurable (EF003236) Non
Avec bague frontale (EF006014) Oui
Matériau de la bague frontale (EF005972) Plastique
Couleur de bague frontale (EF002429) Titan
Classe de protection (IP) (EF005474) IP66
Classe de protection (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-WJS2H-2P Y7-178565 178565 EN_289241.pdf 3 Mbytes M22-WJS2H-2P Y7-178565 178565 EN_289241.pdf
