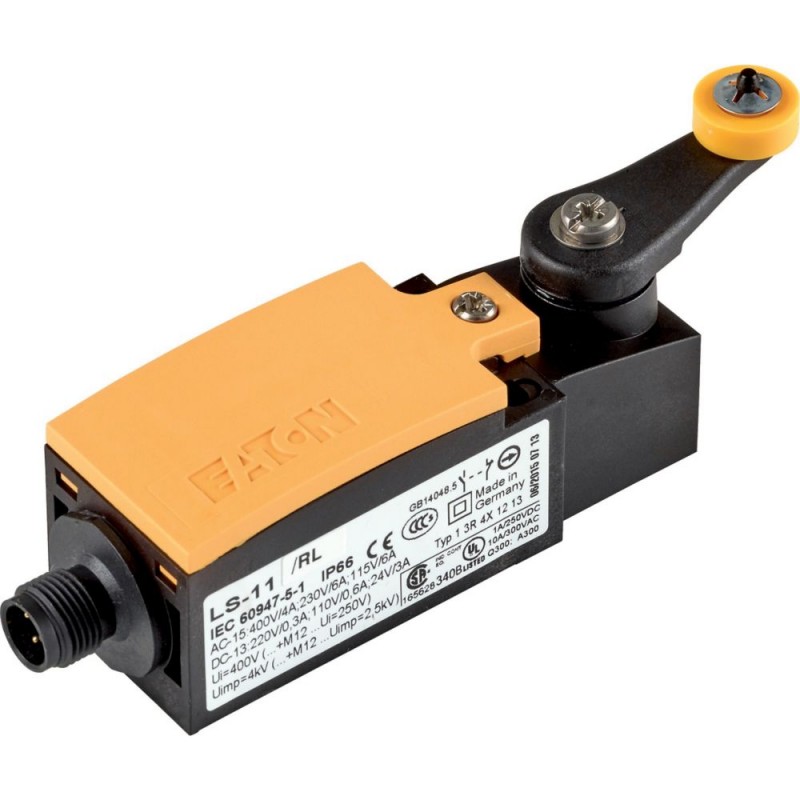

LS-11S/RL-M12A 178142 Y7-178142 EATON ELECTRIC Interrupteur de Position Isolation 1 NO + 1 NC brusque Ruptur.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

LS-11S/RL-M12A 178142 Y7-178142 EATON ELECTRIC Interrupteur de Position Isolation 1 NO + 1 NC brusque Ruptur..

LS-11S/RL-M12A

178142

Y7-178142

EATON-MOELLER

Interrupteur de Position; Isolation; 1 NO + 1 NC; brusque Rupture dans; Connexion M12A, à Levier rotatif

LS-11S/RL-M12A

Interrupteur de position, Levier à galet, appareil complet, 1 F, 1 O, Contact à action brusque - Oui, Bornes à ressort, jaune, Matière isolante, -25 - +70 °C, avec connecteur mâle M12 intégré, EN 50047 Forme A

CEI EN 60947-5-1, indice de protection élevé IP66, appareil du marché mondial, système modulaire, également pour une utilisation dans les circuits de sécurité, par fonctionnement positif et contacts à ouverture positive. Technologie de montage facile, les têtes de commande peuvent être fixées dans n’importe quelle direction et enclenchées de manière simple, rapide et sûre à l’aide du raccord à baïonnette. Ils sont équipés d’une pince à cage ou de bornes à vis et sont disponibles avec des boîtiers métalliques ou isolés., adaptés à une utilisation avec des appareils électroniques conformes à la connexion IEC/EN 61131-2, M12A

Plus de détails


Détecteurs > Tête d'entraînement pour commutateur de position / commutateur à charnière

Interrupteurs de position

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $63.50
Prix unitaire: $63.50
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Interrupteur de position, Levier à galet, appareil complet, 1 F, 1 O, Contact à action brusque - Oui, Bornes à ressort, jaune, Matière isolante, -25 - +70 °C, avec connecteur mâle M12 intégré, EN 50047 Forme A

Gamme de livraison

Fonction de base
Interrupteur de position
Interrupteurs de position de sécurité
Identificateur de type
LS(M)-…
Gamme
Levier à galet
Degré de protection
IP66
Eléments compris dans la livraison
avec connecteur mâle M12 intégré
Equipement
appareil complet
Température ambiante
-25 - +70 °C
Forme
EN 50047 Forme A
Contact à action brusque
Oui
Nombre de contacts
F = contact à fermeture
1 F
O = contact à ouverture
1 O
Remarque
= fonction sécurité avec manoeuvre possible d'ouverture selon IEC/EN 60947-5-1
Manoeuvre possible d'ouverture (ZW)
oui
Couleur
Couvercles de coffrets
jaune
Boîtiers
Matière isolante
Mode de raccordement
Bornes à ressort
Remarques
Cage-Clamp est une marque déposées de la société Wago Kontakttechnik à D32432 Minden.
Equipements complémentaires pour raccordements Cage Clamp de la société Wago : Peigne de pontage, gris, code Wago 264-402

Caractéristiques techniques

Généralités
Conformité aux normes
IEC/EN 60947
Résistance climatique
Chaleur humide, constante selon IEC 60068-2-78, chaleur humide, cyclique selon IEC 60068-2-30.
Température ambiante
-25 - +70 °C
Position de montage
Quelconque
Degré de protection
IP66
Sections raccordablesConducteur à âme massive
1 x (0,5 - 2,5) mm2
Sections raccordablesConducteur souple avec embout
1 x (0.5 - 1.5) mm2
Fidélité du point de commutation
0.15 mm
Circuits électriques/Pouvoir de coupure
Tension assignée de tenue aux chocs [Uimp]
2500 V AC
Tension assignée d'isolement [Ui]
250 V
Catégorie de surtension/Degré de pollution
III/3
Courant assigné d’emploi [Ie]AC-1524 V [Ie]
6 A
Courant assigné d’emploi [Ie]AC-15115 V [Ie]
4 A
Courant assigné d’emploi [Ie]AC-15220 V 230 V 240 V [Ie]
1 A
Courant assigné d’emploi [Ie]AC-15380 V 400 V 415 V [Ie]
4 A
Courant assigné d’emploi [Ie]DC-1324 V [Ie]
3 A
Courant assigné d’emploi [Ie]DC-13110 V [Ie]
0.8 A
Courant assigné d’emploi [Ie]DC-13220 V [Ie]
0.3 A
Fiabilité des contactssous 24 V DC/5 mA [HF]
< 10-7, < 1 défaillance sur 107manœuvres Taux d'erreurs
Fiabilité des contactssous 5 V DC/1 mA [HF]
< 5 x 10-6, < 1 défaillance sur 5 x 106manœuvres Taux d'erreurs
Fréquence réseau
max. 400 Hz
Protection conditionnelle aux courts-circuits selon IEC/EN 60947-5-1par fusible calibre max.
4 A gG/gL
courant de court-circuit conditionnel
1 kA
Valeurs mécaniques
Longévité mécanique [manœuvres]
8 x 106
Tenue aux chocs (onde demi-sinusoïdale 20 ms)Contact à action lente
25 g
Fréquence de commande [man./h]
≦ 6000
Dispositif de commande
mécaniqueCouple minimal pour têtes de commande rotatives
0.2 Nm
mécaniqueVitesse max. d’attaque par came pour angle d’attaque indiqué
1,5 m/s
mécaniqueRemarques
avec angle d'attaque = 0°

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
6 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0.17 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Sensors (EG000026) / Tête d'entraînement pour interrupteur de position/interrupteur à charnière (EC001483)
Electricité, Electronique, Automatisation et Commande / Capteur TOR, capteur de sécurité / Interrupteur de position / Tête d'entraînement pour Interrupteur de position (ecl@ss13-27-27-06-04 [BAA083017])
finition de l'élément d'actionnement
levier oscillant

ETIM for 178142 Détecteurs (EC001483)
Caractéristique Valeur
Finition de l'élément d'actionnement (EF006976) Levier oscillant

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
LS-11S/RL-M12A Y7-178142 178142 FR_178142.pdf 114 Kbytes LS-11S/RL-M12A Y7-178142 178142 FR_178142.pdf
