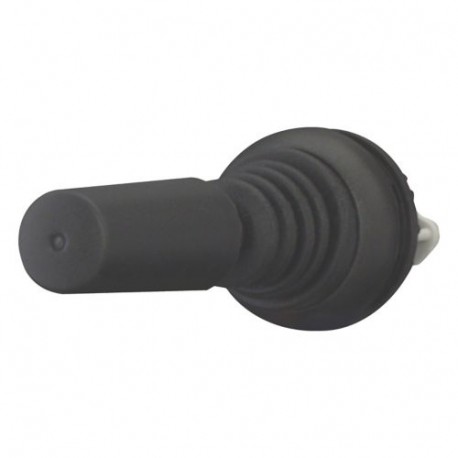

M22S-WJ4 279418 Y7-279418 EATON ELECTRIC Joystick 4 positions, à rappel Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22S-WJ4 279418 Y7-279418 EATON ELECTRIC Joystick 4 positions, à rappel

M22S-WJ4

279418

Y7-279418

EATON-MOELLER

Joystick 4 positions, à rappel

M22S-WJ4

Eaton Moeller® series M22 Joystick, with one operating point per operating direction, With plastic shaft, 4 positions, Bezel: black, momentary

Joystick, Gamme de produits : RMQ-Titan, Unité unique, Description : avec un point de commande par sens de marche, Avec arbre en plastique, 4 positions, Degré de protection : IP66, Lunette : noire, Connexion à SmartWire-DT : oui, avec connexions SWD-RMQ, Dimensions avant : - N/A -, Fonction : momentanée, Normes : IEC/EN 60947, VDE 0660

Plus de détails


Appareillage industriel basse tension > Boîte à boutons suspendue, manche à balai

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $69.42
Prix unitaire: $69.42
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series M22 Joystick
Catalog Number
279418
Model Code
M22S-WJ4
EAN
4015082794187
Product Length/Depth
100 mm
Product Height
30 mm
Product Width
30 mm
Product Weight
0.028 kg
Compliances
CE Marked
Certifications
UL 508
IEC 60947-5
CSA Std. C22.2 No. 14-05
CSA Std. C22.2 No. 94-91
EN 60947-5
VDE
UL Category Control No.: NKCR
CSA-C22.2 No. 94-91
IEC/EN 60947-5
UL
CSA
VDE 0660
UL File No.: E29184
CSA-C22.2 No. 14-05
CSA File No.: 012528
IEC/EN 60947
CE
CSA Class No.: 3211-03

Features & Functions

Bezel color
Black
Bezel material
Plastic
Fitted with:
Plastic shaft
Front ring
Retraction in 0-position
Filament bulb (24 V)

General

Accessories
Plastic shaft
Degree of protection
IP66
NEMA 4X, 13
Lifespan, mechanical
100,000 Operations
Opening diameter
22.5 mm
Operating frequency
2000 Operations/h
Type
Joystick
Type
Joystick

Ambient conditions, mechanical

Mounting position
As required
Shock resistance
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Mechanical, According to IEC/EN 60068-2-27

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30

Electrical rating

Rated operational current (Ie) at AC-21, 400 V, 415 V
0 A

Communication

Connection to SmartWire-DT
With SWD-RMQ connections
Yes

Actuator

Actuating force
5 N
Actuator function
Momentary
Number of actuation directions
4

Contacts

Force for positive opening - min
0 N
Number of contacts (normally closed) per actuation direction
0

Design verification

Heat dissipation capacity Pdiss
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 279418 Appareillage industriel basse tension (EC000632)
Caractéristique Valeur
Courant de fonctionnement nominal à CA-21 (EF002417) 0 A
Fixation centrale, diamètre du trou (EF002424) 22.5 mm
Longueur du joystick (EF006524) 75 mm
Nombre de directions d'actionnement (EF002425) 4
Nombre de positions de commutation (EF000231) 1
Nombre de contacts à fermeture par direction d'actionnement (EF002427) 0
Nombre de contacts à ouverture par direction d'actionnement (EF008263) 0
Nombre de contacts-inverseurs par direction (EF005599) 0
Avec retour automatique à la position 0 (EF002428) Oui
Verrouillage en position 0 (EF006283) Non
Générateur de code (EF005666) Non
Signal de sortie analogique configurable (EF003236) Non
Avec bague frontale (EF006014) Oui
Matériau de la bague frontale (EF005972) Plastique
Couleur de bague frontale (EF002429) Noir
Classe de protection (IP) (EF005474) IP66
Classe de protection (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22S-WJ4 Y7-279418 279418 EN_289241.pdf 3 Mbytes M22S-WJ4 Y7-279418 279418 EN_289241.pdf
