Agrandir l'image

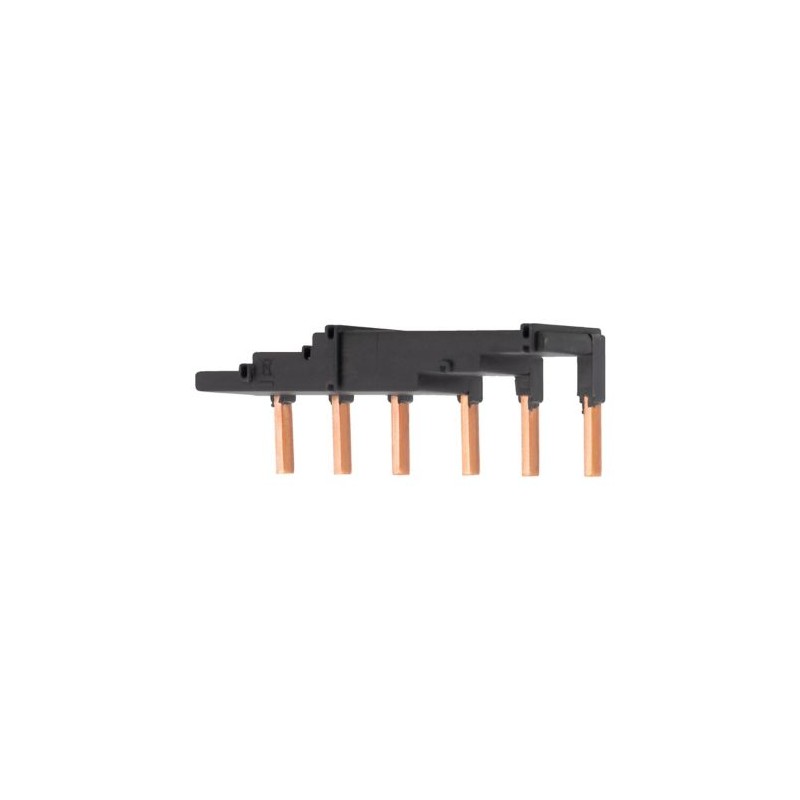

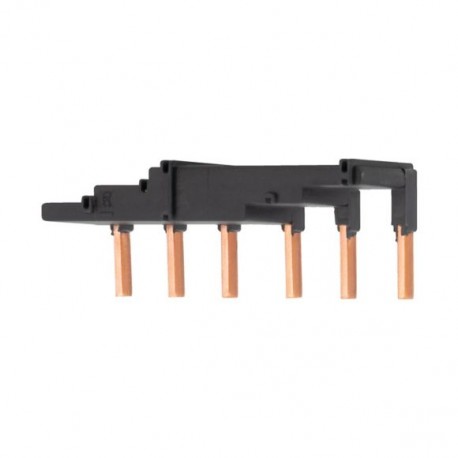

B3.0/2-PKZ4 220220 Y7-220220 EATON ELECTRIC Jeu de barres triphasé, pour 2 PKZ4
B3.0/2-PKZ4
220220
Y7-220220
EATON-MOELLER
Jeu de barres triphasé, pour 2 PKZ4
B3.0/2-PKZ4
Liaison de jeu de barres triphasé 3 pôles pour unité d’alimentation de 2 PKZM4-... sans contact auxiliaire ni déclencheur de tension monté latéralement, peut être étendu par installation rotative, longueur 110mm protection contre le contact direct., Ue = 690 V, Iu = 128 A
Appareillage industriel basse tension > Peigne de raccordement
Interrupteurs de protection moteur
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Les plus vendus
▲En savoir plus
▲Jeu de barres triphasé, pour 2 PKZ4
Jeu de barres triphasé 3 pôles pour alimentation de 2 PKZM4-... sans contact auxiliaire ou déclencheur voltmétrique monté sur le côté, extensible par montage tête-bêche, longueur 110mm, protection contre les contacts directs, ue = 690 V, iu = 128 A
Gamme de livraison
Gamme
Equipements complémentaires
Equipements complémentaires
Jeu de barres triphasé
protégés contre les contacts directs, résistant aux courts-circuits, Ue= 690 V, Iu= 128 A
Pour PKZM4 sans contact auxiliaire ou déclencheur voltmétrique monté latéralement
Pour PKZM4 sans contact auxiliaire ou déclencheur voltmétrique monté latéralement
Utilisation pour
Jeu de barres triphasé PKZ4
Disjoncteur
2 Nombre
Longueur
110 mm
Pas
55 mm
Caractéristiques techniques
Circuits principaux
Tension assignée de tenue aux chocs [Uimp]
6000 V AC
Catégorie de surtension/Degré de pollution
III/3
Tension assignée d'emploi [Ue]
690 V AC
Courant assigné ininterrompu [Iu]
128 A
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
128 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
1.9 W
Puissance dissipée du matériel, fonction du courant [Pvid]
5.7 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+55 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 9.0
Low-voltage industrial components (EG000017) / Peigne de raccordement (EC000215)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Composant pour technologie de coupure basse tension / Barre de phase (ecl@ss13-27-37-13-06 [ACN992016])
nombre de phases
3
nombre de pôles
3
adapté au nombre d'appareils
2
dimension du pas
55 mm
section transversale
0 mm²
longueur
98 mm
découpable à taille voulue
non
largeur en nombre de modules
6.11
courant permanent nominal (Iu)
128 A
finition du raccordement électrique
goupille
isolé
oui
tension nominale de tenue aux chocs
6 kV
intensité de court-circuit nominale conditionnelle Iq
0 kA
tension de fonctionnement nominale max. Ue
690 V
courant nominal de courte durée admissible Icw
0 kA
adapté à des appareils équipés d'un conducteur N
non
adapté à des appareils équipés d'un commutateur auxiliaire
non
couleur
noir
Homologations
Product Standards
UL 508; CSA-C22.2 No. 14; IEC60947-4-1; CE marking
UL File No.
E36332
UL Category Control No.
NLRV
CSA File No.
165628
CSA Class No.
3211-06
North America Certification
UL listed, CSA certified
Specially designed for North America
No
| Caractéristique | Valeur |
|---|---|
| Nombre de phases (EF000351) | 3 |
| Nombre de pôles (EF001391) | 3 |
| Adapté au nombre d'appareils (EF007241) | 2 |
| Dimension du pas (EF007504) | 55 mm |
| Section transversale (EF000649) | 0 mm² |
| Longueur (EF001438) | 98 mm |
| Découpable à taille voulue (EF015250) | Non |
| Largeur dans les unités de partition (EF002950) | 6.11 |
| Courant permanent nominal Iu (EF001389) | 128 A |
| Finition du raccordement électrique (EF003961) | Broche |
| Isolé (EF000019) | Oui |
| Tension nominale de tenue aux chocs (EF002993) | 6 kV |
| Intensité de court-circuit nominale conditionnelle Iq (EF001444) | 0 kA |
| Tension de fonctionnement nominale max. Ue (EF007357) | 690 V |
| Courant nominal de courte durée admissible Icw (EF007050) | 0 kA |
| Adapté à des appareils équipés d'un conducteur N (EF007218) | Non |
| Adapté à des appareils équipés d'un commutateur auxiliaire (EF007217) | Non |
| Couleur (EF000007) | Noir |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 35 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| B3.0/2-PKZ4 Y7-220220 220220 FR_220220.pdf | 112 Kbytes |
|
