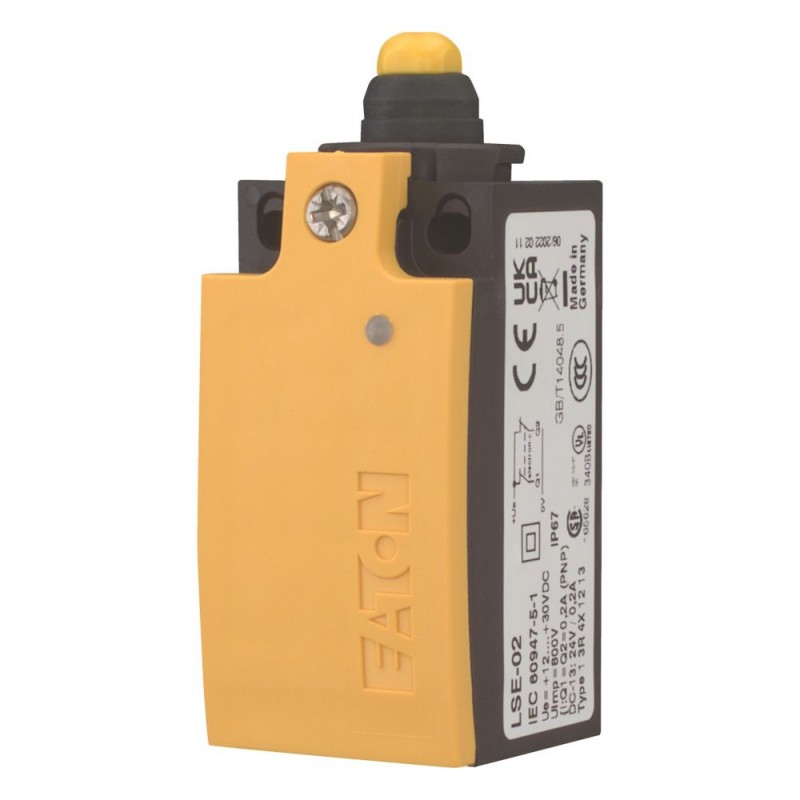

LSE-02 266122 Y7-266122 EATON ELECTRIC Interrupteurs de position de sécurité, réglage électrique, 2 O, cat.3 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

LSE-02 266122 Y7-266122 EATON ELECTRIC Interrupteurs de position de sécurité, réglage électrique, 2 O, cat.3

LSE-02

266122

Y7-266122

EATON-MOELLER

2

Interrupteurs de position de sécurité, réglage électrique, 2 O, cat.3

LSE-02

Eaton Moeller® series LSE Safety position switch, LSE, Position switch with electronically adjustable operating point, Basic device, expandable, 2 NC, Yellow, Insulated material, Cage Clamp, -25 - +70 °C

Interrupteur de position de sécurité, Fonction de base : Interrupteurs de position, Interrupteurs de position de sécurité, Référence du groupe de pièces : LSE, Gamme de produits : Interrupteur de position avec point de fonctionnement réglable électroniquement, Degré de protection : IP66, IP67, Caractéristiques : Appareil de base, extensible, Température ambiante : -25 - +70 °C, Description : Indication visuelle de l’état, comparable à la fonction d’ouverture positive, L’appareil passe en état de sécurité en cas d’interférences élevées., Peut être utilisé dans les circuits de sécurité, partiellement résistant aux courts-circuits, Redémarrage après réinitialisation, Réglage individuel du point de fonctionnement, Contacts N/C = Normalement fermé : 2 NC, Ue = 12 - 30 V DC, Couleur Couvercles du boîtier : Jaune , Boîtier : Matériau isolant, Type de connexion : Cage Clamp, Cage-Clamp est une marque déposée de Wago Kontakttechnik, 32432 Minden, Allemagne., Accessoires pour les bornes Cage-Clamp de Wago : peigne électrique, gris, Wago Référence article 264-402, Normes : IEC/EN 60947, EN 61000-4

Plus de détails


Détecteurs > Commutateur simple position

Interrupteurs de position

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $141.56
Prix unitaire: $70.78
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller® series LSE Safety position switch
Catalog Number
266122
Model Code
LSE-02
EAN
4015082661229
Product Length/Depth
33.5 mm
Product Height
76.5 mm
Product Width
31 mm
Product Weight
0.048 kg
Compliances
CE Marked
Certifications
CSA Std. C22.2 No. 14
EN 60947-5
IEC 60947-5
UL 508
CE
CSA
UL
CSA Class No.: 3211-03
IEC/EN 61000-4
UL Category Control No.: NKCR
CSA-C22.2 No. 14
IEC/EN 60947
IEC/EN 60947-5
CSA File No.: 012528
UL File No.: E29184

Features & Functions

Electric connection type
Cable entry metrical
Enclosure color
Yellow Cover
Enclosure material
Plastic
Insulated material
Features
Expandable
Fitted with:
Status indication
Functions
Output electronic
Indication
Visual status indication
Material
Plastic housing
Switch function type
Slow-action switch

General

Connection type
Cage Clamp
Degree of protection
IP66/IP67
NEMA Other
Lifespan
3,000,000 electrical Operations
3,000,000 mechanical Operations
Operating frequency
3000 Operations/h
Overvoltage category
III
Pollution degree
3
Product category
Position switch
Rated switching distance (Sn) - min
0.5 mm
Rated switching distance (Sn) - max
5.5 mm
Repetition accuracy
0.02 mm (Contacts/switching capacity)
Suitable for
Safety functions
Switching hysteresis of Sn
0.4 %
Type
Safety position switch

Ambient conditions, mechanical

Mounting position
As required
Shock resistance
30 g, Basic unit, Mechanical, Half-Sinusoidal shock 20 ms
Temperature resistance
100 °C, Contact temperature of roller head

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30

Electro magnetic compatibility

Air discharge
8 kV, according to IEC/EN 61000-4-2, Level 3, ESD
Burst impulse
2 kV, Signal cable, according to IEC/EN 61000-4-4, Level 3
2 kV, Supply cable, according to IEC/EN 61000-4-4, Level 3
Contact discharge
4 kV, according to IEC/EN 61000-4-2, Level 3, ESD
Electromagnetic fields
10 V/m (according to IEC EN 61000-4-3)
Immunity to line-conducted interference
10 V (according to IEC/EN 61000-4-6)
Surge rating
0.5 kV, Power pulses (Surge), according to IEC/EN 61000-4-5, EMC

Terminal capacities

Terminal capacity (flexible with ferrule)
1 x (0.5 - 1.5) mm²
Terminal capacity (solid)
1 x (0.5 - 2.5) mm²

Electrical rating

Rated breaking capacity
0.019 A (30 V DC)
Rated operational current (Ie) at AC-15, 220 V, 230 V, 240 V
0 A
Rated operational current (Ie) at AC-15, 24 V
0 A
Rated operational current (Ie) at DC-1, 12 V
0.015 A
Rated operational current (Ie) at DC-1, 24 V
18 A
Rated operational current (Ie) at DC-13, 125 V
0 A
Rated operational current (Ie) at DC-13, 220 V, 230 V
0 A
Rated operational current (Ie) at DC-13, 24 V
0.2 A
Rated operational voltage
12 - 30 V DC

Actuator

Actuating force at beginning/end of stroke
3.5 N/8.0 N
Actuating torque of rotary drives
0.2 Nm
Actuator type
Plunger
Operating speed
For angle of actuation α = 0°/30°
Max. 1/0.5 m/s (with DIN cam, mechanical actuation)

Contacts

Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
2
Number of contacts (normally open contacts)
0

Safety

Explosion safety category for gas
None
Explosion safety category for dust
None

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0.15 W
Rated operational current for specified heat dissipation (In)
0.2 A
Static heat dissipation, non-current-dependent Pvs
0.4 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 266122 Détecteurs (EC000030)
Caractéristique Valeur
Largeur du capteur (EF007094) 31 mm
Diamètre du capteur (EF007111) 0 mm
Hauteur du capteur (EF007283) 61 mm
Longueur du capteur (EF007334) 33.5 mm
Courant de fonctionnement nominal CA-15, 24 V (EF007084) 0 A
Courant de fonctionnement nominal CA-15, 125 V (EF007082) 0 A
Courant de fonctionnement nominal CA-15, 230 V (EF001385) 0 A
Courant de fonctionnement nominal Ie CC-13, 24 V (EF007087) 0.2 A
Courant de fonctionnement nominal Ie CC-13, 125 V (EF007085) 0 A
Courant de fonctionnement nominal Ie CC-13, 230 V (EF001386) 0 A
Fonction de commutation (EF000189) Élément de commutation à action lente
Fonction de commutation encliquetable (EF007447) Non
Sortie électronique (EF006987) Oui
Manœuvre positive d'ouverture (EF006694) Non
Nombre de contacts auxiliaires orientés sur la sécurité (EF006940) 0
Nombre de contacts en tant que contacts à ouverture (EF008255) 2
Nombre de contacts en tant que contacts à fermeture (EF008256) 0
Nombre de contacts en tant qu'inverseurs (EF008257) 0
Finition de l'interface (EF006977) Sans
Finition de l'interface pour communication orientée sur la sécurité (EF003956) Sans
Type de construction du boîtier (EF004008) Quader
Matériau du boîtier (EF001596) Plastique
Revêtement du boîtier (EF001601) Autre
Finition de l'élément d'actionnement (EF006976) Poussoir
Orientation de l'élément d'actionnement (EF008793) Poussoir à galet droit
Finition du raccordement électrique (EF003961) Entrée de câble métrique
Avec affichage du statut (EF001602) Oui
Adapté aux fonctions de sécurité (EF001597) Oui
Catégorie de protection contre les explosions pour le gaz (EF003997) Sans
Catégorie de protection contre les explosions pour la poussière (EF003998) Sans
Température ambiante en fonctionnement (EF007515) -25 °C
Classe de protection (IP) (EF005474) IP66/IP67
Classe de protection (NEMA) (EF011959) Autre
