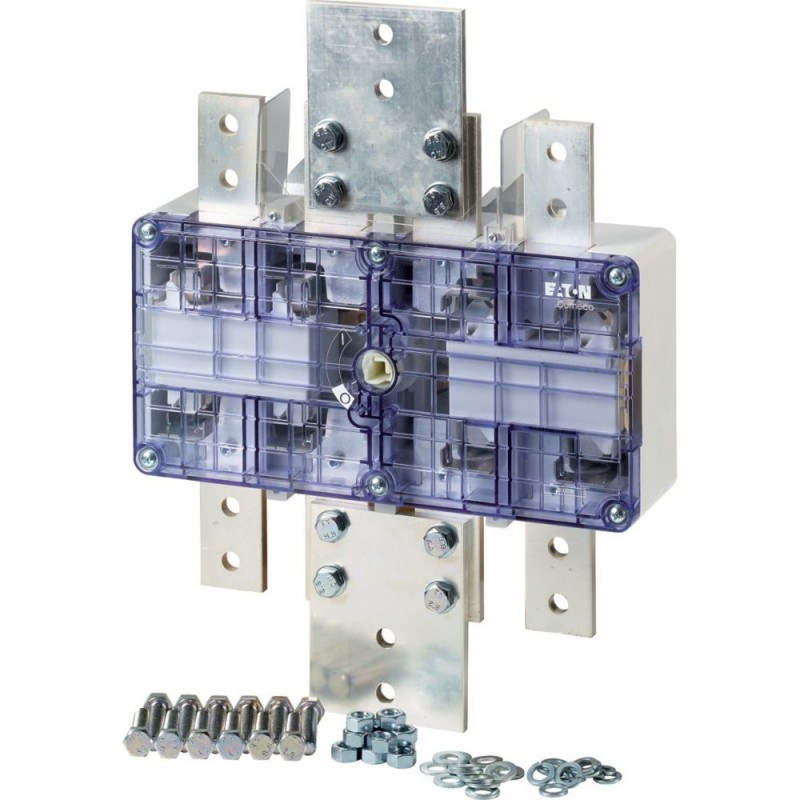

DMV-2000N/3 1814065 Y8-1814065 EATON ELECTRIC Interrupteur-sectionneur, tripolaire, 2000 A, sans poignée rot.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

DMV-2000N/3 1814065 Y8-1814065 EATON ELECTRIC Interrupteur-sectionneur, tripolaire, 2000 A, sans poignée rot..

DMV-2000N/3

1814065

Y8-1814065

EATON-MOELLER

Interrupteur-sectionneur, tripolaire, 2000 A, sans poignée rotative et axe de commande, Montage en saillie

DMV-2000N/3

Eaton DMV Switch-disconnector, DMV, 2000 A, 3 pole, Stop Function optional, Without rotary handle and drive shaft

Interrupteur-sectionneur, Gamme de produits : Interrupteur-sectionneur, Interrupteur principal, Interrupteur de maintenance, Référence du groupe de pièces : DMV, Fonction d’arrêt : en option, Sans poignée rotative ni arbre d’entraînement, Remarques : contacts visibles, Informations sur l’équipement fourni : contact auxiliaire monté par l’utilisateur., y compris les matériaux de raccordement, 3 pôles, Degré de protection : IP00, IP20 avec couvercle de borne, Design : montage en saillie, Puissance du moteur AC-23A, 50 - 60 Hz 400 V : P = 750 kW, Courant nominal ininterrompu : Iu = 2000 A, Normes : IEC/EN 60947, VDE 0660, IEC/EN 60204, Commutateur-sectionneur selon IEC/EN 60947-3

Plus de détails


Appareillage industriel basse tension > Interrupteur-sectionneur

DUMECO Interrupteurs-sectionneurs

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $2,917.56
Prix unitaire: $2,917.56
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton DMV Switch-disconnector
Catalog Number
1814065
Model Code
DMV-2000N/3
EAN
8711426422377
Product Length/Depth
116 mm
Product Height
510 mm
Product Width
385 mm
Product Weight
18.54 kg
Certifications
VDE 0660
CE
IEC/EN 60947-3
IEC/EN 60947
Lloyds
KEMA
EAC
RoHS
IEC/EN 60204

Spécifications du produit

Product Category
Features
Version as maintenance-/service switch
Version as main switch
Version as emergency stop installation
Actuator color
Other
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Pollution degree
3
Rated impulse withstand voltage (Uimp)
12000 V
Rated permanent current at AC-21, 400 V
2000 A
Rated permanent current at AC-23, 400 V
1250 A
Rated uninterrupted current (Iu)
2000 A
Static heat dissipation, non-current-dependent Pvs
0 W
Switching power at 400 V
750 kW
Accessories
  • Auxiliary contact fitted by user.
  • Connection materials included with supplied equipment.
Device construction
Complete device in housing
Rated short-time withstand current (Icw)
50 kA, Contacts, 1 second
50 kA
Electrical connection type of main circuit
Screw connection
Mounting position
As required
Actuator type
Other
Ambient operating temperature - max
55 °C
Ambient operating temperature - min
-25 °C
Ambient storage temperature - max
80 °C
Ambient storage temperature - min
-30 °C
Equipment heat dissipation, current-dependent Pvid
58.3 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
44.75 W
Number of auxiliary contacts (change-over contacts)
0
Number of auxiliary contacts (normally closed contacts)
0
Rated conditional short-circuit current (Iq)
0 kA
Overvoltage category
III
Degree of protection (front side)
IP20
Number of poles
Three-pole
Mounting method
Surface mounting
Degree of protection
NEMA Other
Suitable for
Ground mounting
Distribution board installation
Functions
Optional Stop Function
Number of switches
1
Screw size
M12 x 50 (2 x), Terminal screw
Lifespan, mechanical
5,000 Operations
Terminal capacity
1500 mm², Flat conductor connection with busbars
Safety parameter (EN ISO 13849-1)
B10d values as per EN ISO 13849-1, table C.1
Number of auxiliary contacts (normally open contacts)
0
Rated breaking capacity at 400/415 V (cos phi to IEC 60947-3)
10000 A
Rated breaking capacity at 500 V (cos phi to IEC 60947-3)
7272 A
Rated breaking capacity at 660/690 V (cos phi to IEC 60947-3)
5040 A
Rated insulation voltage (Ui)
1000 V
Rated operating voltage (Ue) - max
690 V
Rated operating voltage (Ue) - min
690 V
Rated operational voltage (Ue) at AC - max
690 V
Rated operational current (Ie) at AC-21, 400 V, 415 V
2000 A
Rated operational current (Ie) at AC-21, 500 V
2000 A
Rated operational current (Ie) at AC-21, 690 V
2000 A
Rated operational current (Ie) at AC-22, 380 V, 400 V, 415 V
2000 A
Rated operational current (Ie) at AC-22, 500 V
2000 A
Rated operational current (Ie) at AC-22, 690 V
1600 A
Rated operational current (Ie) at AC-23A, 400 V, 415 V
1250 A
Rated operational current (Ie) at AC-23A, 500 V
909 A
Rated operational current (Ie) at AC-23A, 690 V
630 A
Rated operational current for specified heat dissipation (In)
2000 A
Rated operational power at AC-23A, 400 V, 50 Hz
750 kW
Rated operational power at AC-23A, 500 V, 50 Hz
630 kW
Rated operational power at AC-23A, 690 V, 50 Hz
630 kW
Rated operational power at AC-3, 380/400 V, 50 Hz
0 kW
Tightening torque
40 Nm, Screw terminals
Uninterrupted current
Rated uninterrupted current Iu is specified for max. cross-section.

ETIM for 1814065 Appareillage industriel basse tension (EC000216)
Caractéristique Valeur
Finition interrupteur général (EF006981) Oui
Finition interrupteur de maintenance/réparation (EF006986) Oui
Finition interrupteur de sécurité (EF006985) Non
Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) Oui
Finition de l'inverseur (EF009408) Non
Nombre de commutateurs (EF005586) 1
Tension de fonctionnement nominale max. Ue en CA (EF007355) 690 V
Tension de fonctionnement normale (EF001435) 690 V
Courant permanent nominal Iu (EF001389) 2000 A
Courant permanent nominal, CA-21, 400 V (EF011777) 1250 A
Courant permanent nominal , CA-21, 400 V (EF009165) 2000 A
Puissance de fonctionnement nominale, CA-3, 400 V (EF001364) 0 kW
Courant nominal de courte durée admissible Icw (EF007050) 50 kA
Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) 750 kW
Puissance de commutation à 400 V (EF009166) 750 kW
Intensité de court-circuit nominale conditionnelle Iq (EF001444) 0 kA
Nombre de pôles (EF001391) 3
Nombre de contacts auxiliaires à ouverture (EF001377) 0
Nombre de contacts auxiliaires à fermeture (EF001376) 0
Nombre de contacts auxiliaires à deux directions (EF003531) 0
Commande motorisée en option (EF007386) Non
Commande motorisée intégrée (EF006697) Non
Déclencheur voltmétrique en option (EF007491) Non
Type de construction de l'appareil (EF008240) Appareil complet installé dans un boîtier
Adapté à une fixation frontale à 4 trous (EF007247) Non
Adapté à une fixation frontale centrale (EF007248) Non
Adapté à un montage en distributeur (EF007262) Oui
Adapté à un montage intermédiaire (EF007264) Non
Couleur de l'élément d'actionnement (EF007167) Autre
Finition de l'élément d'actionnement (EF006976) Autre
Verrouillable (EF006281) Non
Type de raccordement du circuit principal (EF006819) Borne à vis
Avec un câblage préparé (EF016444) Non
Classe de protection (IP), face avant (EF003118) IP20
Classe de protection (NEMA) (EF011959) Autre
Largeur (EF000008) 355 mm
Hauteur (EF000040) 150 mm
Profondeur (EF000049) 470 mm
