Agrandir l'image

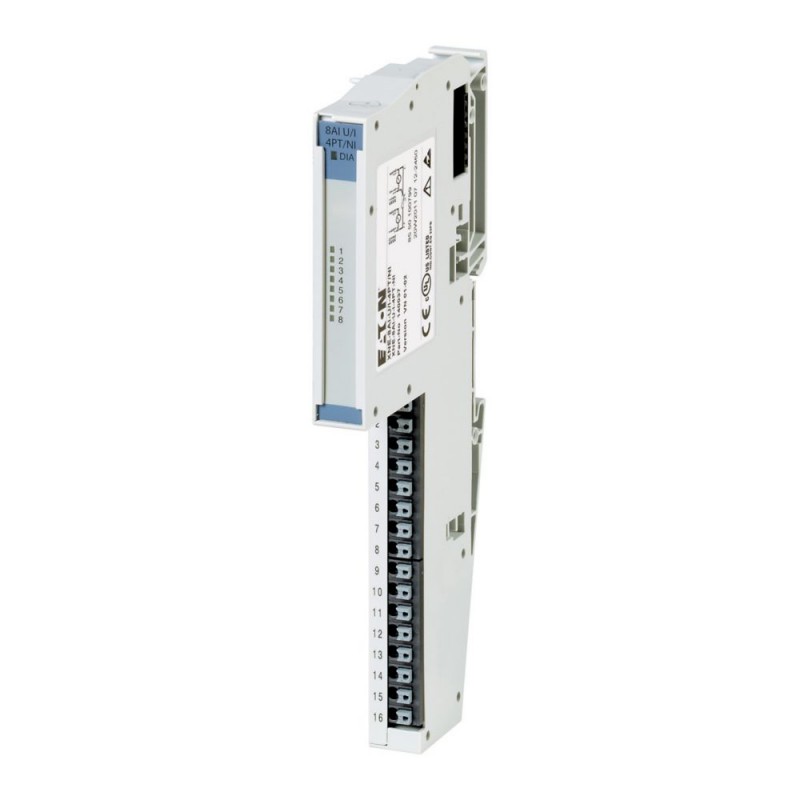

XNE-8AI-U/I-4PT/NI 140037 Y7-140037 EATON ELECTRIC Module d'entrée analogique XI/ON ECO, 24V DC, 8entr. anal..
XNE-8AI-U/I-4PT/NI
140037
Y7-140037
EATON-MOELLER
Module d'entrée analogique XI/ON ECO, 24V DC, 8entr. analog(tension, courant)/4(PT, ni, R)
XNE-8AI-U/I-4PT/NI
Eaton XNE Analog input card XI/ON ECO, 24 V DC, 8AI(voltage, current)/4(PT, ni, R)
Le système d’E/S standard XI/ON ajoute des modules et des passerelles d’E/S optimisés en termes de coûts et d’espace au système d’E/S XI/ON. Les modules ECO n’ont pas besoin de modules de base et sont entièrement compatibles avec le système standard XI/ON. Densité de canaux élevée (jusqu’à 16 DI/DO sur 13 mm), bornes à cage à ressort enfichables, 8 ou 16 canaux par module. Les passerelles ECO prennent en charge les systèmes de bus CANopen Profibus DP et Ethernet.
Commande industrielle API > Bus de terrain, périphérie déc. - module entrée/sortie analogique
XION Remote Modules d'E / S
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Spécifications générales
Product Name
Eaton XNE Accessory Input card
Catalog Number
140037
Model Code
XNE-8AI-U/I-4PT/NI
EAN
7640130095311
Product Length/Depth
161.5 mm
Product Height
74.5 mm
Product Width
13 mm
Product Weight
0.064 kg
Certifications
IEC/EN 61131-2
CE
Rated data for terminations according to IEC/EN 60947-7-1
IEC/EN 61000-6-4
IEC/EN 6113-2
CULus
IEC/EN 61000-6-2
CE
Rated data for terminations according to IEC/EN 60947-7-1
IEC/EN 61000-6-4
IEC/EN 6113-2
CULus
IEC/EN 61000-6-2
Features & Functions
Electric connection type
Plug-in connection
Features
Analog outputs configurable
Input, voltage
Input, resistor
Fieldbus connection over separate bus coupler possible
Input signal, configurable
Input, current
Analog inputs configurable
Input, resistance thermometer
Input, voltage
Input, resistor
Fieldbus connection over separate bus coupler possible
Input signal, configurable
Input, current
Analog inputs configurable
Input, resistance thermometer
Fitted with:
Connectable nickel sensors: Ni100, Ni1000 (according to DIN 43760)
Connectable platinum sensors: Pt100, Pt500, Pt1000 (according to DIN IEC 751)
Connectable platinum sensors: Pt100, Pt500, Pt1000 (according to DIN IEC 751)
Functions
Diagnosis function
General
Current consumption
30 mA, from module bus, Analog input modules
35 mA, from supply terminal
35 mA, from supply terminal
Degree of protection
IP20
NEMA 1
NEMA 1
Limit frequency
1.5 Hz (- 3 db)
Mounting method
Rail mounting possible
Number of channels
8 (U/I)
Product category
XNE Slice module
Type
XI/ON I/O module
Voltage type
DC
Ambient conditions, mechanical
Drop and topple
According to IEC 60068-2-31, free fall according to IEC 60068-2-32
Shock resistance
Continuous according to IEC/EN 60068-2-29
Mechanical, According to IEC/EN 60068-2-27
Mechanical, According to IEC/EN 60068-2-27
Vibration resistance
According to IEC/EN 60068-2-6
Climatic environmental conditions
Ambient operating temperature - min
0 °C
Ambient operating temperature - max
55 °C
Ambient storage temperature - min
-25 °C
Ambient storage temperature - max
85 °C
Environmental conditions
Harmful gasses - SO2: 10 ppm (relative humidity < 75%, no condensation)
Harmful gasses - H2S: 1 ppm (relative humidity < 75%, no condensation)
Harmful gasses - H2S: 1 ppm (relative humidity < 75%, no condensation)
Relative humidity
5 - 95 % (indoor, Level RH-2, non-condensing for storage at 45°C)
Electro magnetic compatibility
Air discharge
According to EN 61100-4-2
Burst impulse
According to IEC/EN 61000-4-4
Contact discharge
According to EN 61100-4-2
Electromagnetic fields
According to IEC EN 61100-4-2
Emitted interference
230 - 1000 MHz (radiated, high frequency, according to EN 55016-2-3)
30 - 230 MHz (radiated, high frequency, according to EN 55016-2-3)
30 - 230 MHz (radiated, high frequency, according to EN 55016-2-3)
Radiated RFI
IEC/EN 61100-4-6
Surge rating
According to IEC/EN 61000-4-5 Level 4
Voltage dips
According to EN 61131-2 (Voltage fluctuations/voltage dips)
Terminal capacities
Terminal capacity
0.25 - 1.5 mm², flexible without ferrule, H07V-K
0.25 - 1.5 mm², solid, H07V-U
0.25 - 1.5 mm², with ferrules without plastic collar according to DIN 46228-1 (ferrules crimped gas-tight)
0.25 - 0.75 mm², with ferrules with plastic collar according to DIN 46228-1 (ferrules crimped gas-tight)
0.25 - 1.5 mm², solid, H07V-U
0.25 - 1.5 mm², with ferrules without plastic collar according to DIN 46228-1 (ferrules crimped gas-tight)
0.25 - 0.75 mm², with ferrules with plastic collar according to DIN 46228-1 (ferrules crimped gas-tight)
Gauge pin
A1 (according to IEC/EN 60947-1)
Stripping length (main cable)
8 mm
Electrical rating
Rated operational voltage
24 V DC (supply terminal)
Supply voltage at AC, 50 Hz - min
0 VAC
Supply voltage at AC, 50 Hz - max
0 VAC
Supply voltage at DC - min
20.4 VDC
Supply voltage at DC - max
28.8 VDC
Communication
Connection
Connection of sensor types Pt100, Pt200, Pt500, Pt1000 and Ni100, Ni1000, NI1000TK5000 in 2- or 3-wire circuit
Connection type
Push-In spring-cage terminals, Connection design in TOP direction
Protocol
Other bus systems
Input/Output
Input
8 Analog input U/I
4 Analog inputs PT/NI
4 Analog inputs PT/NI
Input current
40 mA (Analog input)
0/4 - 20 mA (Analog input)
0/4 - 20 mA (Analog input)
Input impedance
< 62 kΩ
≥ 200 kΩ
≥ 200 kΩ
Input voltage
Max. 20 V DC
-10/0 - 10 V DC (Analog input modules)
-10/0 - 10 V DC (Analog input modules)
Measured value representation
12-bit full range, flush left
16-bit signed integer
Standard/extended range/PA (NE43)
16-bit signed integer
Standard/extended range/PA (NE43)
Measured variables
Current
Temperature (PT, NI)
Resistance
Voltage
Temperature (PT, NI)
Resistance
Voltage
Number of inputs (analog)
8
Number of outputs (analog)
0
Timing cycle
0.1 % Offset error
Safety
Explosion safety category for dust
None
Explosion safety category for gas
None
Potential isolation
Through optocoupler: yes
Design verification
Equipment heat dissipation, current-dependent Pvid
1.5 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
1.5 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CA 50 Hz (EF007532) | 0 V |
| Tension d'alimentation CA 60 Hz (EF007533) | 0 V |
| Tension d'alimentation CC (EF007534) | 20.4 V |
| Type de tension d'alimentation (EF002991) | CC |
| Entrée, courant (EF003204) | Oui |
| Entrée, tension (EF003205) | Oui |
| Entrée, résistance (EF003206) | Oui |
| Entrée, thermomètre à résistance (EF003207) | Oui |
| Entrée, thermo-élément (EF003208) | Non |
| Signal d'entrée configurable (EF003209) | Oui |
| Résolution des entrées analogiques (EF003575) | 16 Bit |
| Sortie, courant (EF003212) | Non |
| Sortie, tension (EF003213) | Non |
| Signal de sortie configurable (EF003214) | Non |
| Résolution des sorties analogiques (EF003577) | 0 Bit |
| Nombre d'entrées analogiques (EF001994) | 8 |
| Nombre d'entrées numériques (EF001995) | 0 |
| Entrées analogiques configurables (EF008518) | Oui |
| Sorties analogiques configurables (EF008519) | Oui |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 1 |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour TCP/IP (EF003050) | Non |
| Protocole pris en charge pour PROFIBUS (EF003052) | Non |
| Protocole pris en charge pour CAN (EF003053) | Non |
| Protocole pris en charge pour INTERBUS (EF003054) | Non |
| Protocole pris en charge pour ASI (EF003051) | Non |
| Protocole pris en charge pour KNX (EF003055) | Non |
| Protocole pris en charge pour Modbus (EF003057) | Non |
| Protocole pris en charge pour Data-Highway (EF003058) | Non |
| Protocole pris en charge pour DeviceNet (EF003059) | Non |
| Protocole pris en charge pour SUCONET (EF003060) | Non |
| Protocole pris en charge pour LON (EF003017) | Non |
| Protocole pris en charge pour PROFINET IO (EF007525) | Non |
| Protocole pris en charge pour PROFINET CBA (EF007524) | Non |
| Protocole pris en charge pour SERCOS (EF006657) | Non |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Non |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | Non |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | Non |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | Non |
| Protocole pris en charge pour PROFIsafe (EF007526) | Non |
| Protocole pris en charge pour SafetyBUS p (EF007527) | Non |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | Oui |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Standard radio GSM (EF008524) | Non |
| Standard radio UMTS (EF008525) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
| Classe de protection (NEMA) (EF011959) | 1 |
| Finition du raccordement électrique (EF003961) | Fiche |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| certifié pour zone à risque UL classe I (EF017622) | Non |
| certifié pour zone à risque UL classe II (EF017625) | Non |
| certifié pour zone à risque UL classe III (EF017627) | Non |
| certifié pour zone à risque UL division 1 (EF017628) | Non |
| certifié pour zone à risque UL division 2 (EF017629) | Non |
| certifié pour zone à risque UL groupe A (acétylène) (EF017632) | Non |
| certifié pour zone à risque UL groupe B (hydrogène) (EF017633) | Non |
| certifié pour zone à risque UL groupe C (éthylène) (EF017635) | Non |
| certifié pour zone à risque UL groupe D (propane) (EF017636) | Non |
| certifié pour zone à risque UL groupe E (poussière de métal) (EF017637) | Non |
| certifié pour zone à risque UL groupe F (poussière carbonée) (EF017638) | Non |
| certifié pour zone à risque UL groupe G (poussière non conductrice) (EF017639) | Non |
| Largeur (EF000008) | 13 mm |
| Hauteur (EF000040) | 74.5 mm |
| Profondeur (EF000049) | 161.5 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XNE-8AI-U/I-4PT/NI Y7-140037 140037 FR_140037.pdf | 189 Kbytes |
|
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
