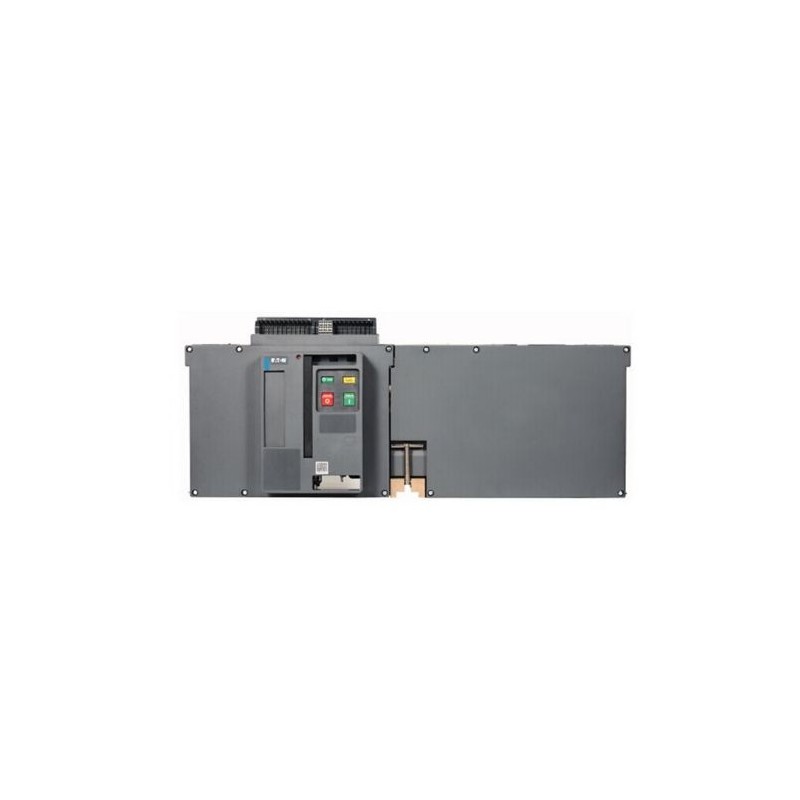

IN63H4-50F-1 303690 Y7-303690 EATON ELECTRIC Int.-Disconnector IN63H,4P,5000A,fixe Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

IN63H4-50F-1 303690 Y7-303690 EATON ELECTRIC Int.-Disconnector IN63H,4P,5000A,fixe

IN63H4-50F-1

303690

Y7-303690

EATON-MOELLER

Int.-Disconnector IN63H,4P,5000A,fixe

Switch-disconnector, 4p, 5000 A, fixed

Interrupteur-sectionneur, Disjoncteurs/interrupteurs-sectionneurs à air, Interrupteurs-sectionneurs ouverts, 5000 A, sans protection, Fixe, Taille de construction: IN63, Norme/Homologation: IEC, Nombre de pôles: 4 pôles, Degré de protection: IP20, IP55 avec couvercle de protection, Courant nominal = courant continu nominal: In = Iu 5000 A, jusqu’à 440 V 50/60 Hz: Icm 217 kA, t = 1 s: Icw 100 kA

Plus de détails


Appareillage industriel basse tension > Interrupteur-sectionneur

Disjoncteurs automatiques à châssis ouvert

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $44,140.17
Prix unitaire: $44,140.17
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Switch-disconnector, 4p, 5000 A, fixed

Gamme de livraison

Gamme
Disjoncteurs ouverts/interrupteurs-sectionneurs
Gamme
Interrupteurs-sectionneurs ouverts
Plage de courants
5000 to 6300 A
Fonction de protection
sans protection
Technique de montage
Appareils fixes
Taille
IN63
Technique de déclenchement
Déclencheur électronique
norme / homologation
IEC
Nombre de pôles
tétrapolaire
Degré de protection
IP20, IP54 avec élément de protection, IP41 avec joints pour cadre de porte
Courant assigné d'emploi = courant assigné ininterrompu [In= Iu]
5000 A
jusqu'à 440 V 50/60 Hz [Icm]
220 kA
t = 1 s [Icw]
100 kA
t = 3 s [Icw]
65 kA

Caractéristiques techniques

Généralités
Conformité aux normes
IEC/EN 60947
Température ambianteStockage [ϑ]
-40 - +70 °C
Température ambianteMonté (nu)
-25 - +70 °C
Catégorie d'emploi
B
Degré de protection
IP20, IP54 avec élément de protection, IP41 avec joints pour cadre de porte
Sens d'alimentation en énergie
quelconque
Circuits principaux
Courant assigné = courant assigné ininterrompu [In= Iu]
5000 A
Courant assigné ininterrompu à 50 °C [Iu]
5000 A
Courant assigné ininterrompu à 60 °C [Iu]
5000 A
Courant assigné ininterrompu à 70 °C [Iu]
5000 A
Tension assignée de tenue aux chocs [Uimp]
8000 V AC
Tension assignée d'emploi [Ue]
690 V AC
Catégorie de surtension/Degré de pollution
III/3
Tension assignée d'isolement [Ui]
1000 V
Pouvoir de coupure
Pouvoir assigné de fermeture en court-circuit [Icm]jusqu'à 440 V 50/60 Hz [Icm]
220 kA
Pouvoir assigné de fermeture en court-circuit [Icm]jusqu'à 690 V 50/60 Hz [Icm]
220 kA
Temps caractéristiquesTemps de fermeture contrôlée par bobine d'enclenchement
40 ms
Temps caractéristiquesTemps total de coupure avec déclencheur à émission de tension
40 ms
Temps caractéristiquesTemps de coupure total avec déclencheur à manque de tension
40 ms
Longévité mécaniqueLongévité mécanique [Cycles de fonctionnement (MARCHE/ARRET)]
5000
Longévité mécaniqueLongévité mécanique avec maintenance [Cycles de fonctionnement (MARCHE/ARRET)]
8000
Longévité mécaniqueLongévité électrique [Cycles de fonctionnement (MARCHE/ARRET)]
3000
Longévité mécaniqueLongévité électrique avec maintenance [Cycles de fonctionnement (MARCHE/ARRET)]
3000
Fréquence de manœuvres max.Fréquence de manœuvres max. [Man./h]
60
Puissance dissipée sous le courant assigné InAppareils fixes
620 W
Puissance dissipée sous le courant assigné InTechnique débrochable (disjoncteur avec berceau)
1550 W
Poids
Appareils fixesTétrapolaires
163 kg

Vérification de la conception selon IEC/EN 61439

Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C

ETIM for 303690 Appareillage industriel basse tension (EC000216)
Caractéristique Valeur
Finition interrupteur général (EF006981) Non
Finition interrupteur de maintenance/réparation (EF006986) Non
Finition interrupteur de sécurité (EF006985) Non
Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) Non
Finition de l'inverseur (EF009408) Non
Nombre de pôles (EF001391) 4
Commande motorisée en option (EF007386) Non
Commande motorisée intégrée (EF006697) Non
Déclencheur voltmétrique en option (EF007491) Non
Adapté à une fixation frontale à 4 trous (EF007247) Non
Adapté à une fixation frontale centrale (EF007248) Non
Adapté à un montage en distributeur (EF007262) Non
Adapté à un montage intermédiaire (EF007264) Non
Verrouillable (EF006281) Non
Avec un câblage préparé (EF016444) Non
Largeur (EF000008) 1120 mm
Hauteur (EF000040) 426 mm
Profondeur (EF000049) 372 mm

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
IN63H4-50F-1 Y7-303690 303690 FR_303690.pdf 107 Kbytes IN63H4-50F-1 Y7-303690 303690 FR_303690.pdf
