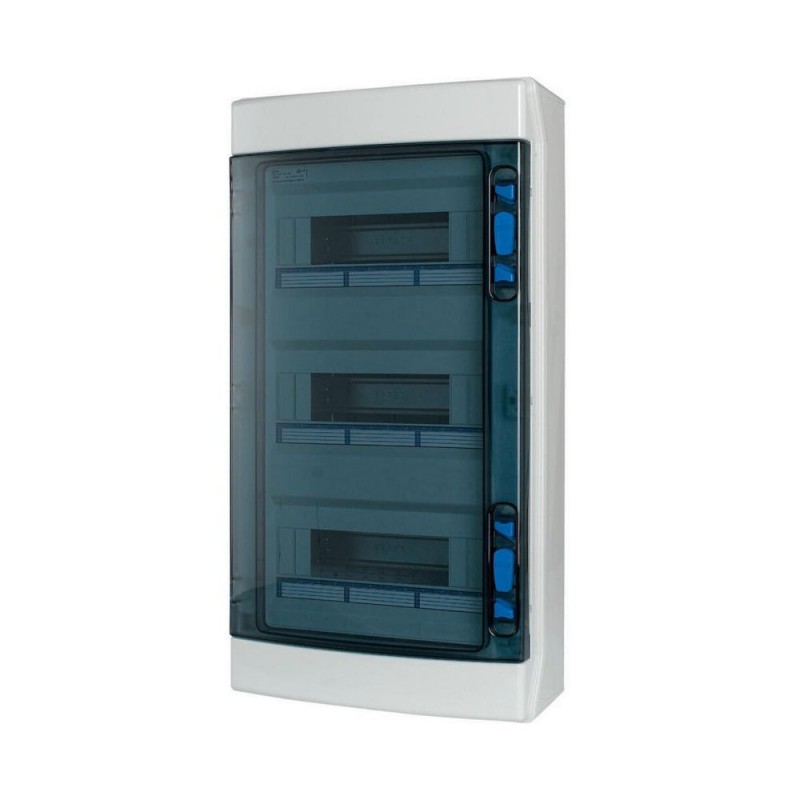

IKA-3/36-ST 174199 Y7-174199 EATON ELECTRIC Tableau de distribution IKA Professional, IP65
IKA-3/36-ST
174199
Y7-174199
EATON-MOELLER
Tableau de distribution IKA Professional, IP65
IKA-3/36-ST
Eaton xComfort IKA LV systems Final Distribution Boards. IKA professional distribution board, IP65 + clamps, 3/36-ST
Tableau de distribution IKA pour endroits humides RAL7035, avec borne neutre et conductrice de protection, joint d’étanchéité en place en mousse, appliqué par CNC, pour un degré de protection IP65 selon IEC/EN 62208, 36 unités d’espace, 3 rangées, homologué pour les tableaux de distribution technique du bâtiment conformément à IEC/EN 61439-3 VDE 0660-600-3, système de compensation de module intégré conçu pour s’adapter à différentes largeurs d’appareil, défonçables métriques avec point de centrage, boîtier en ABS et porte en polycarbonates, pour l’installation de dispositifs de commutation et de protection, conformément à la norme de dimension DIN 43 880 avec une profondeur d’installation de 70 mm ou 85 mm, AC 1000 V , DC 1500 V, conforme RoHs, composé d’une base en plastique avec un rail DIN débrochable en tôle d’acier galvanisée, Rail DIN réglable en hauteur sur 2 positions, trous de montage mural directs, bornes neutres et conductrices de protection IP2X à l’épreuve des doigts, défonçage pour entrées de câbles métriques en haut et en bas, défonçables latérales pour l’élément de connexion permettant de connecter deux ou plusieurs boîtiers l’un à côté de l’autre, dessus avec ouverture d’appareil de 46 mm, porte transparente, affleurante avec l’avant, peut être montée à droite ou à gauche, L’habillage de la porte peut être facilement changé sur place sans avoir à retirer le dessus du boîtier. , dessus du boîtier avec fermetures rapides scellables, porte verrouillable avec accessoires LOCK-KIT-IKA, la porte peut être scellée, y compris la bande d’obturation et les étiquettes d’inscription.
Systèmes d'enveloppes (y compris coffrets d'installation) > Coffret de distribution
Boites et petites armoires
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Related products
▲Les plus vendus
▲En savoir plus
▲Spécifications générales
IEC/EN 60670-24
Delivery program
Light gray (RAL 7035)
Technical data - electrical
Technical data - mechanical
Surface mounting
DIN-rail
IK08 (impact resistance)
PE: 12 x (2.5 mm² - 6 mm²) + 12 x (4 mm² - 10 mm²) + 1 x (10 mm² - 25 mm²) + 1 x (16 mm² - 35 mm²)
Single
Temperaturre-rise verification as per IEC 60890
Design verification as per IEC/EN 61439 - technical data
Design verification as per IEC/EN 61439
Additional information
Reserve section cover 6 space units
Basic device
Locking screws can be sealed
Current circuit designation
Sealing caps
Neutral-/protective conductor terminal
Extension possible
Installation distribution board
IKA professional distribution board
| Caractéristique | Valeur |
|---|---|
| Type de montage (EF000003) | Apparent |
| Nombre de rangées (EF000266) | 3 |
| Largeur dans les unités de partition (EF002950) | 12 |
| Type de couvercle (EF000339) | Porte |
| Finition du couvercle (EF009212) | Avec échancrure |
| Type de porte (EF004464) | EV000426 |
| Couvercle/porte transparent(e) (EF006244) | Oui |
| Porte pour transmission du signal (EF015941) | Non |
| Avec serrure (EF006306) | Non |
| Type de fermeture (EF004462) | Autre |
| Matériau du boîtier (EF001596) | Plastique |
| Profondeur d'encastrement (EF000218) | 70 mm |
| Hauteur d'encastrement (EF000332) | 0 mm |
| Largeur de montage (EF000846) | 0 mm |
| Profondeur intérieure (EF001131) | 60 mm |
| Borne de mise à la terre (EF015776) | Non |
| Borne à conducteur neutre (EF015777) | Non |
| Avec Rail DIN (EF001134) | Oui |
| Avec plaque de montage (EF000118) | Non |
| Possibilité de montage en saillie (EF001088) | Oui |
| Finition CEM (EF001062) | Non |
| Couleur (EF000007) | Gris |
| Numéro RAL (EF000116) | 7035 |
| Classe de protection (IP) (EF005474) | IP65 |
| Hauteur (EF000040) | 586 mm |
| Largeur (EF000008) | 310 mm |
| Profondeur (EF000049) | 145 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| IKA-3/36-ST Y7-174199 174199 ES_174199.pdf | 3 Mbytes |
|
