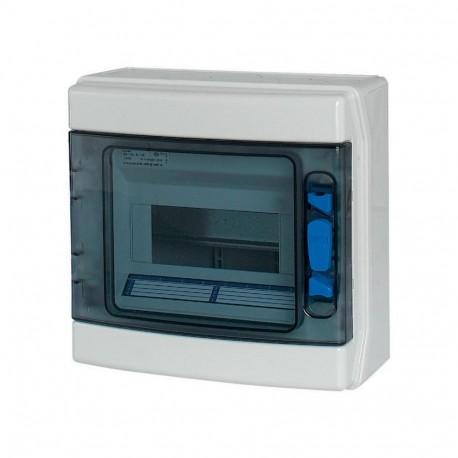

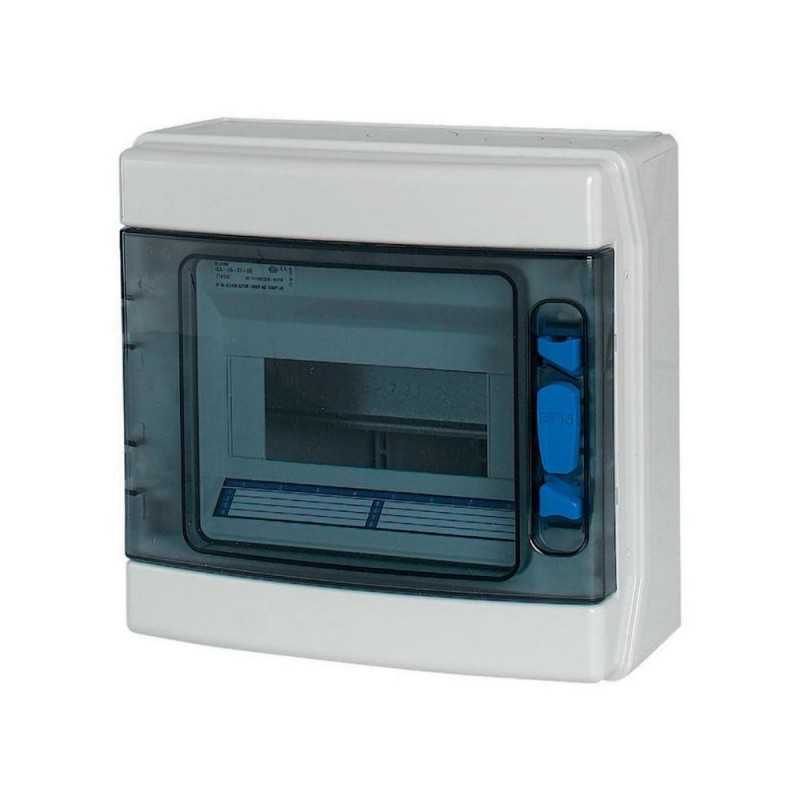

IKA-1/8-OT 174205 EATON ELECTRIC Tableau de distribution IKA Standard, IP65
IKA-1/8-OT
174205
EATON-MOELLER
Tableau de distribution IKA Standard, IP65
Systèmes d'enveloppes (y compris coffrets d'installation) > Coffret de distribution
Boites et petites armoires
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Achetés habituellement ensemble
▲En savoir plus
▲Tableau de distribution IKA Standard, IP65
Coff 1R 8 mod , sans barrette N/PE, porte transparente
Gamme de livraison
Fonction de base
Appareil de base
Fonction de base
Tableau modulaire
Gamme
Coffret IKA Standard
Forme
Montage en saillie
Lieu d'installation
pour l'intérieur
Technique d'installation
Montage en saillie
porte/volet
Transparent
Degré de protection
IP65
couleur
Gris
Matériaux
ABS (matière isolante)
Racks
profilé-support
capot de protection contre les contacts directs
matière isolante
Rangées [Nombre]
1
Pas modulaires d'encombrement par rangée
8
Description
IP65
classe de protection II
Boîtier isolant gris (RAL 7035)
classe de protection II
Boîtier isolant gris (RAL 7035)
Passages de câble
Passages métriques de câbles en haut et en bas, paroi arrière
Bornes PE/N
sans
Fourniture
Appareil de base
Profilé-support d'appareillage
Boulons de fermeture plombables
Caches
Désignation circuit
Profilé-support d'appareillage
Boulons de fermeture plombables
Caches
Désignation circuit
Caractéristiques techniques
Généralités
Conformité aux normes
EN 62208, IEC/EN 60670-24
RoHS (selon la directive 2002/95/EG du Parlement européen et du Conseil)
conforme
Température ambiante
-25 - +40 °C
Degré de protection
IP65
Classe de protection
II (isolation totale)
Tension assignée d’emploi [Ue]
415 V AC
Fréquence assignée [f]
50 Hz
Tension d'isolementCA
1000 V AC
Tension d'isolementCC
1500 V DC
Matériaux
Matériau
ABS (matière isolante)
Couleur
Gris (RAL 7035)
Caractéristiques des matériaux
Caractéristiques mécaniquesTenue aux chocs
IK08
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Puissance dissipée, à une température ambiante de 35 °C, delta T : 20 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret individuel pour montage mural [PV]
14 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 35 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret individuel pour montage mural [PV]
29 W
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
650 °C - les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Ne concerne pas une installation à l'intérieur.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Ne concerne pas les coffrets sans dispositif de levage.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
IK08
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
IP65
10.4 Distances d'isolement et lignes de fuite
Sous la responsabilité du tableautier.
10.5 Protection contre les chocs électriques
Classe de protection 2, par conséquent sans objet.
10.6 Montage de matériel
Sous la responsabilité du tableautier.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Ui= 1000 V AC
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
3,3 kV
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Les exigences de la norme produit sont respectées.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Les exigences de la norme produit sont respectées.
Caractéristiques techniques ETIM 9.0
Distribution boards (EG000023) / Coffret de distribution (EC000214)
Electricité, Electronique, Automatisation et Commande / Installation électrique, appareillage / Distribution électrique (y compris petit tableau modulaire) / Petit tableau modulaire (ecl@ss13-27-14-24-09 [ACN387016])
mode de pose
saillie
nombre de rangées
1
largeur en nombre de modules
8
type de couverture
porte
finition du couvercle
avec échancrure
type de porte
simple
couvercle/porte transparent(e)
oui
porte pour transmission du signal
non
avec serrure
non
type de fermeture
autre
matériau du boîtier/corps
plastique
profondeur d'encastrement
70 mm
hauteur d'encastrement
0 mm
largeur d'encastrement
0 mm
profondeur intérieure
60 mm
borne de mise à la terre
non
borne à conducteur neutre
non
rail DIN
oui
avec cadre/support de montage
non
possibilité de montage en saillie
oui
finition CEM
non
résistant aux UV
non
couleur
gris
numéro RAL
7035
indice de protection (IP)
IP65
hauteur
231 mm
largeur
238 mm
profondeur
115 mm
