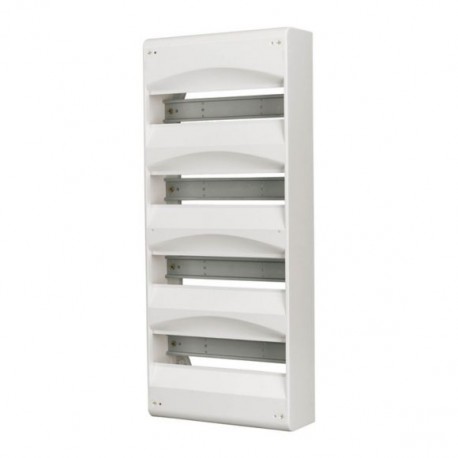

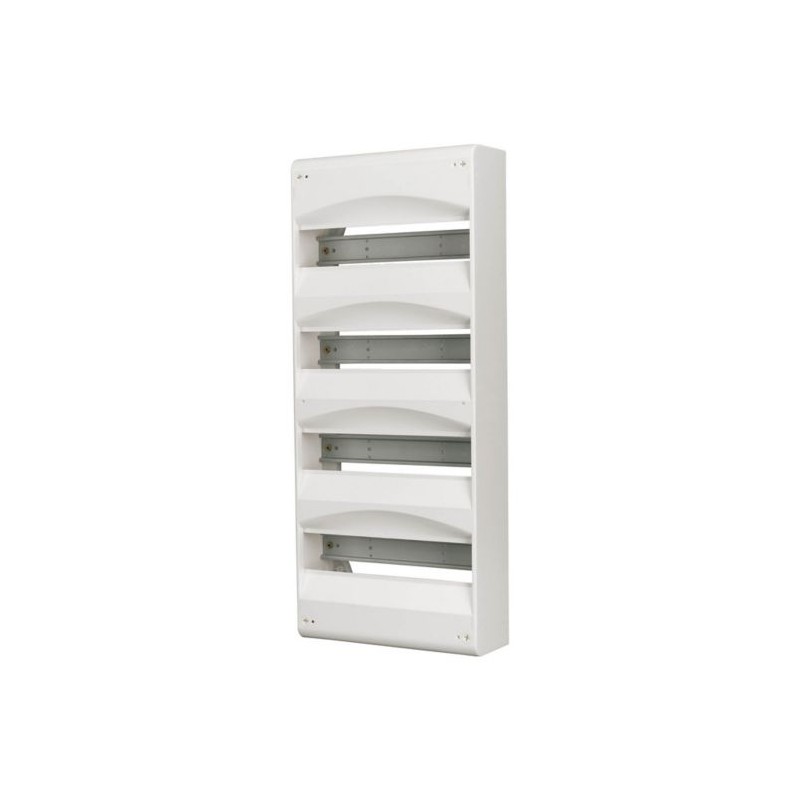

BC-A-4/52-A 101557 Y7-101557 EATON ELECTRIC Tableau de distribution avec capot, à 4 rangées, sans panneau ar.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

BC-A-4/52-A 101557 Y7-101557 EATON ELECTRIC Tableau de distribution avec capot, à 4 rangées, sans panneau ar..

BC-A-4/52-A

101557

Y7-101557

EATON-MOELLER

Tableau de distribution avec capot, à 4 rangées, sans panneau arrière

Boîte de type de couverture, 4 rangées, sans paroi arrière

Tableau de distribution en saillie, 4 rangées, 52 MU, classe de protection 1, équipement fourni : boîtier en plastique, rail DIN, borne à conducteur neutre et de protection avec support de borne, instructions d’installation, feuille imprimable

Plus de détails


Systèmes d'enveloppes (y compris coffrets d'installation) > Coffret de distribution

Boites et petites armoires

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $126.20
Prix unitaire: $126.20
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Tableau de distribution avec capot, à 4 rangées, sans panneau arrière

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Puissance dissipée, à une température ambiante de 35 °C, delta T : 20 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret individuel pour montage mural [PV]
22 W
Puissance dissipée, à une température ambiante de 35 °C, delta T : 35 degrés en haut du coffret, calculée conformément à la norme CEI 60890Coffret individuel pour montage mural [PV]
44 W
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
650 °C - les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Ne concerne pas une installation à l'intérieur.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Ne concerne pas les coffrets sans dispositif de levage.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
IK07
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
IP30
10.4 Distances d'isolement et lignes de fuite
Sous la responsabilité du tableautier.
10.5 Protection contre les chocs électriques
Ne concerne pas les coffrets en matériau isolant.
10.6 Montage de matériel
Sous la responsabilité du tableautier.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Ui= 440 V AC
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
4 kV
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Les exigences de la norme produit sont respectées.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Les exigences de la norme produit sont respectées.

Caractéristiques techniques ETIM 9.0

Distribution boards (EG000023) / Coffret de distribution (EC000214)
Electricité, Electronique, Automatisation et Commande / Installation électrique, appareillage / Distribution électrique (y compris petit tableau modulaire) / Petit tableau modulaire (ecl@ss13-27-14-24-09 [ACN387016])
mode de pose
saillie
nombre de rangées
4
largeur en nombre de modules
13
type de couverture
optionnel
finition du couvercle
avec échancrure
type de porte
autre
couvercle/porte transparent(e)
non
porte pour transmission du signal
non
avec serrure
non
type de fermeture
autre
matériau du boîtier/corps
plastique
profondeur d'encastrement
46 mm
hauteur d'encastrement
0 mm
largeur d'encastrement
234 mm
profondeur intérieure
72 mm
borne de mise à la terre
non
borne à conducteur neutre
non
rail DIN
oui
avec cadre/support de montage
non
possibilité de montage en saillie
non
finition CEM
non
résistant aux UV
non
couleur
blanc
numéro RAL
9010
indice de protection (IP)
IP30
hauteur
605 mm
largeur
260 mm
profondeur
100 mm

ETIM for 101557 Systèmes d'enveloppes (y compris coffrets d'installation) (EC000214)
Caractéristique Valeur
Type de montage (EF000003) Apparent
Nombre de rangées (EF000266) 4
Largeur dans les unités de partition (EF002950) 13
Type de couvercle (EF000339) Optionnel
Finition du couvercle (EF009212) Avec échancrure
Type de porte (EF004464) Autre
Couvercle/porte transparent(e) (EF006244) Non
Porte pour transmission du signal (EF015941) Non
Avec serrure (EF006306) Non
Type de fermeture (EF004462) Autre
Matériau du boîtier (EF001596) Plastique
Profondeur d'encastrement (EF000218) 46 mm
Hauteur d'encastrement (EF000332) 0 mm
Largeur de montage (EF000846) 234 mm
Profondeur intérieure (EF001131) 72 mm
Borne de mise à la terre (EF015776) Non
Borne à conducteur neutre (EF015777) Non
Avec Rail DIN (EF001134) Oui
Avec plaque de montage (EF000118) Non
Possibilité de montage en saillie (EF001088) Non
Finition CEM (EF001062) Non
Couleur (EF000007) Blanc
Numéro RAL (EF000116) 9010
Classe de protection (IP) (EF005474) IP30
Hauteur (EF000040) 605 mm
Largeur (EF000008) 260 mm
Profondeur (EF000049) 100 mm
