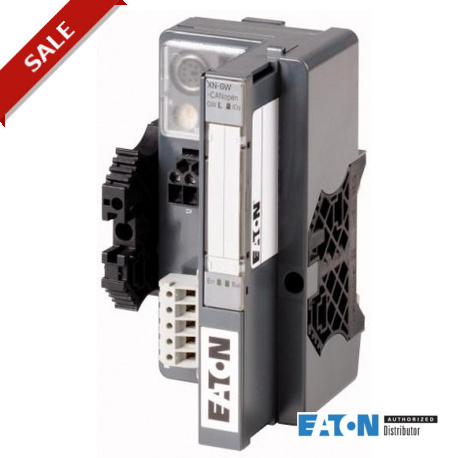

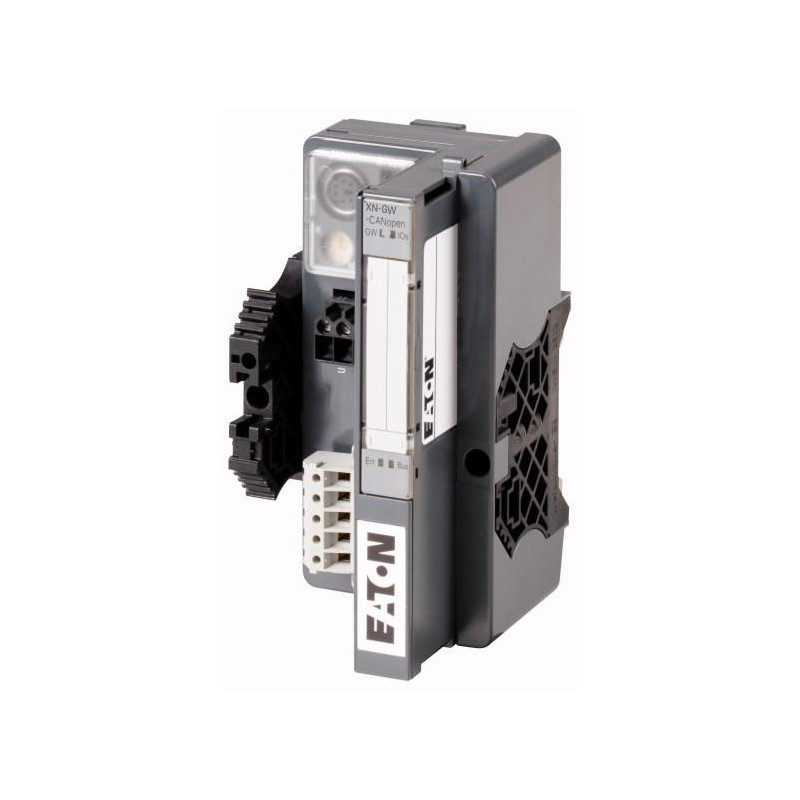

XN-GW-CANOPEN 140050 EATON ELECTRIC CANopen Passerelle 85 50 225163
XN-GW-CANOPEN
140050
EATON-MOELLER
CANopen Passerelle 85 50 225163
Passerelle CANopen
Commande industrielle API > Bus de terrain, périphérie déc. - module de communication
Home > EATON - MOELLER
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Les plus vendus
▲En savoir plus
▲Gamme de livraison
Fonction | Passerelles (Gateways) XI/ON | ||
Raccordement | Bornes à ressort | ||
Fonction | Passerelle XN sans alimentation intégrée | ||
Brève description | Gère jusqu'à 74 modules (XN) en version élément. 1 x connecteur femelle SUB-D 9 broches 1 × Connecteur Sub-D 9 pôles Sélection de l’adresse par 2 codeurs rotatifs hexadécimaux Plage d'adresses : 1 – 127 (déc.) | ||
Connexion du bus de terrain | CANopen® | ||
Raccordement par bornes (bus de terrain/tension d'alimentation) | 2 x borniers à ressort pour câblage direct | ||
Interface de service | connecteur femelle PS/2 | ||
Vitesse de transmission | 1000 Kbits/s 800 Kbits/s 500 Kbits/s 250 Kbits/s 125 Kbits/s 50 Kbits/s 20 Kbits/s 10 Kbits/s | ||
| Remarques Pour alimenter la passerelle, monter un module d'alimentation XN-BR-24VDC-D directement à côté. | |||
| Information sur les éléments compris dans la fourniture La fourniture de toutes les passerelles comprend : 2 x butées d'extrémité XN-WEW-32/2-SW, 1 x plaque d'extrémité XN-ABPL |
Caractéristiques techniques
| Généralités | |||
Conformité aux normes | EN 61000-6-2 EN 61000-6-4 EN 61131-2 | ||
Séparation galvanique | oui, par optocoupleurs | ||
Température ambiante | °C | 0 - +55 | |
Stockage | ϑ | °C | -25 - +85 |
Humidité relative | 5 – 95 % (installation à l'intérieur), niveau RH-2, sans condensation (pour un stockage à 45° C) | ||
Gaz nocifs | ppm | SO2: 10 (humidité rel. < 75 %, sans condensation) H2S : 1.0 (humidité rel. < 75 %, sans condensation) | |
Vibration | selon IEC/EN 60068-2-6 | ||
Tenue aux chocs | g | selon IEC 60068-2-27 | |
Tenue aux secousses (IEC/EN 60068-2-29) | selon IEC 60068-2-29 | ||
Tenue aux chutes et culbutes | selon IEC 60068-2-31, chute libre selon IEC 60068-2-32 | ||
Degré de protection | IP20 | ||
Compatibilité électromagnétique (CEM) | |||
Décharges électrostatiques | kV | EN 61100-4-2 | |
Champs électromagnétiques | V/m | EN 61100-4-2 | |
Transitoires rapides en salves | EN 61100-4-4 | ||
Ondes de choc | EN 61100-4-5 | ||
Perturbation | V | EN 61100-4-6 | |
Emission de perturbations radioélectriques (rayonnées, haute fréquence) | dB | EN 55016-2-3 | |
Variation/interruptions de tension | EN 61131-2 | ||
Essai de type (Type Test) | selon 61131-2 | ||
Agréments | CE, cULus | ||
Puissance dissipée maximale | Pv | W | 2.5 |
Autres caractéristiques techniques (catalogue à feuilleter) | |||
| Bornes de raccordement | |||
Caractéristiques assignées | selon VDE 0611 partie 1/8,92 / IEC/EN 60947-7-1 | ||
Technique de raccordement par le dessus | Bornes à ressort/Borne à boulon | ||
Longueur à dénuder | mm | 8 | |
Plage de serrage | max. 0.5 - 2.5 mm2 | ||
Conducteurs insérables | |||
Conducteur à âme massive | mm2 | 0,5 - 2,5 | |
Cond. souples sans embout | mm2 | 0,5 - 1,5 | |
Conducteur souple avec embout | mm2 | 0,5 - 1,5 | |
Conducteur souple avec embout | mm2 | 0,5 - 1,5 | |
Gabarit IEC/EN 60947-1 | A1 | ||
| Mise en réseau | |||
Bus | CANopen® | ||
Protocole bus | CANopen® | ||
Extension maximale | 74 modules (XN) en version élément ou longueur max. de la station : 1 m | ||
Alimentation système | Usys | V DC | 24 / 5 |
Tension d'emploi | V DC | 5 (fournie par module Bus Refreshing) | |
Plage admissible | 4,7 - 5,3 V DC | ||
Ondulation résiduelle | % | selon EN 61131-2 | |
Consommation nominale sur bus interne | IMB | mA | 350 |
Interface de service | connecteur femelle PS/2 | ||
Technique de raccordement au bus de terrain | 1 x connecteur femelle SUB-D, 9 broches ; 1 x connecteur mâle SUB-D, 9 broches ; 2 x câblage direct, 5 broches | ||
Vitesse de transmission | kbits/s | 10, 20, 50, 125, 250, 500, 800, 1000 | |
Réglage de la vitesse de transmission des données | par codeurs DIP | ||
Adressage | 2 codeurs rotatifs hex | ||
Terminaison du bus de terrain | par connecteur SUB-D | ||
Plage d'adressage | 1 - 127 decimal |
Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception | |||
Courant assigné d'emploi pour indication de la puissance dissipée | In | A | 0 |
Puissance dissipée par pôle, en fonction du courant | Pvid | W | 0 |
Puissance dissipée du matériel, fonction du courant | Pvid | W | 0 |
Puissance dissipée statique, dépendante du courant | Pvs | W | 2.5 |
Pouvoir d'émission de puissance dissipée | Pve | W | 0 |
Température d’emploi min. | °C | 0 | |
Température d’emploi max. | °C | 55 | |
Degré de protection | IP20 | ||
Certificat d'homologation IEC/EN 61439 | |||
10.2 Résistance des matériaux et des pièces | |||
10.2.2 Résistance à la corrosion | Les exigences de la norme produit sont respectées. | ||
10.2.3.1 Résistance à la chaleur de l'enveloppe | Les exigences de la norme produit sont respectées. | ||
10.2.3.2 Résistance Matières isolantes Chaleur normale | Les exigences de la norme produit sont respectées. | ||
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle | Les exigences de la norme produit sont respectées. | ||
10.2.4 Résistance aux UV | Les exigences de la norme produit sont respectées. | ||
10.2.5 Elevation | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. | ||
10.2.6 Essai de choc | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. | ||
10.2.7 Inscriptions | Les exigences de la norme produit sont respectées. | ||
10.3 Degré de protection des enveloppes | Les exigences de la norme produit sont respectées. | ||
10.4 Distances d'isolement et lignes de fuite | Les exigences de la norme produit sont respectées. | ||
10.5 Protection contre les chocs électriques | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. | ||
10.6 Montage de matériel | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. | ||
10.7 Circuits électriques et raccordements internes | Sous la responsabilité du tableautier. | ||
10.8 Raccordements pour conducteurs passés de l'extérieur | Sous la responsabilité du tableautier. | ||
10.9 Propriétés d'isolement | |||
10.9.2 Tension de tenue à fréquence industrielle | Sous la responsabilité du tableautier. | ||
10.9.3 Tension de tenue aux chocs | Sous la responsabilité du tableautier. | ||
10.9.4 Test d'enveloppes en matière isolante | Sous la responsabilité du tableautier. | ||
10.10 Echauffement | Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils. | ||
10.11 Tenue aux courts-circuits | Sous la responsabilité du tableautier. | ||
10.12 Compatibilité électromagnétique | Sous la responsabilité du tableautier. | ||
10.13 Fonctionnement mécanique | Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte. |
Homologations
| Product Standards | UL 508; CSA-C22.2 No. 142; IEC/EN 6113-2; CE marking | ||
| UL File No. | E205091 | ||
| UL Category Control No. | NRAQ, NRAQ7 | ||
| CSA File No. | UL report applies to both US and Canada | ||
| CSA Class No. | 2252-01, 2252-81 | ||
| North America Certification | UL recognized, certified by UL for use in Canada | ||
| Specially designed for North America | No | ||
| Current Limiting Circuit-Breaker | No | ||
| Degree of Protection | IEC: IP20, UL/CSA Type: - |
Encombrements
| Remarques : Les connecteurs mâles / raccordements sont différents selon la version. |
CAO données
Plus d'informations sur les produits (liens)
MN05002005Z Manuel utilisateur XI/ON Passerelles pour CANopen | |||
| Caractéristique | Valeur |
|---|---|
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour TCP/IP (EF003050) | Non |
| Protocole pris en charge pour PROFIBUS (EF003052) | Non |
| Protocole pris en charge pour CAN (EF003053) | Non |
| Protocole pris en charge pour INTERBUS (EF003054) | Non |
| Protocole pris en charge pour ASI (EF003051) | Non |
| Protocole pris en charge pour KNX (EF003055) | Non |
| Protocole pris en charge pour Modbus (EF003057) | Non |
| Protocole pris en charge pour Data-Highway (EF003058) | Non |
| Protocole pris en charge pour DeviceNet (EF003059) | Non |
| Protocole pris en charge pour SUCONET (EF003060) | Non |
| Protocole pris en charge pour LON (EF003017) | Non |
| Protocole pris en charge pour SERCOS (EF006657) | Non |
| Protocole pris en charge pour PROFINET IO (EF007525) | Non |
| Protocole pris en charge pour PROFINET CBA (EF007524) | Non |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Non |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | Non |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | Non |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | Non |
| Protocole pris en charge pour PROFIsafe (EF007526) | Non |
| Protocole pris en charge pour SafetyBUS p (EF007527) | Non |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | Non |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Standard radio eGPRS (EF009703) | Non |
| Standard radio GSM (EF008524) | Non |
| Standard radio LTE (EF009709) | Non |
| Standard radio UMTS (EF008525) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Non |
| Avec séparation de potentiel (EF003272) | Non |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Non |
| Montage possible sur barres profilées (EF003972) | Non |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| certifié pour zone à risque UL classe I (EF017622) | Non |
| certifié pour zone à risque UL classe II (EF017625) | Non |
| certifié pour zone à risque UL classe III (EF017627) | Non |
| certifié pour zone à risque UL division 1 (EF017628) | Non |
| certifié pour zone à risque UL division 2 (EF017629) | Non |
| certifié pour zone à risque UL groupe A (acétylène) (EF017632) | Non |
| certifié pour zone à risque UL groupe B (hydrogène) (EF017633) | Non |
| certifié pour zone à risque UL groupe C (éthylène) (EF017635) | Non |
| certifié pour zone à risque UL groupe D (propane) (EF017636) | Non |
| certifié pour zone à risque UL groupe E (poussière de métal) (EF017637) | Non |
| certifié pour zone à risque UL groupe F (poussière carbonée) (EF017638) | Non |
| certifié pour zone à risque UL groupe G (poussière non conductrice) (EF017639) | Non |
| Largeur (EF000008) | 80 mm |
| Hauteur (EF000040) | 60 mm |
| Profondeur (EF000049) | 120 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XN-GW-CANOPEN 140050 140050_FR.pdf | 216 Kbytes |
|
