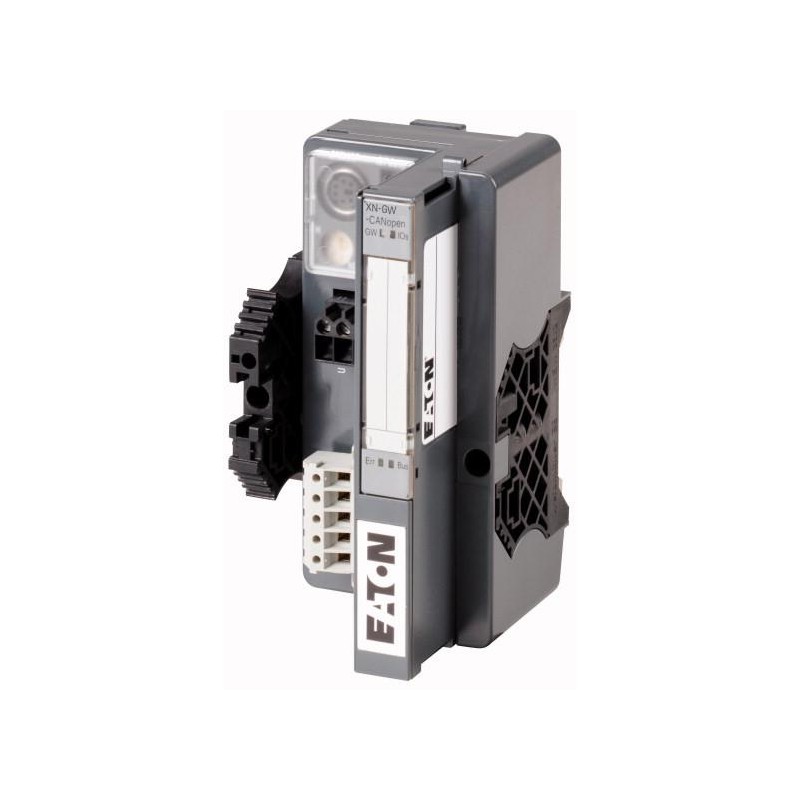

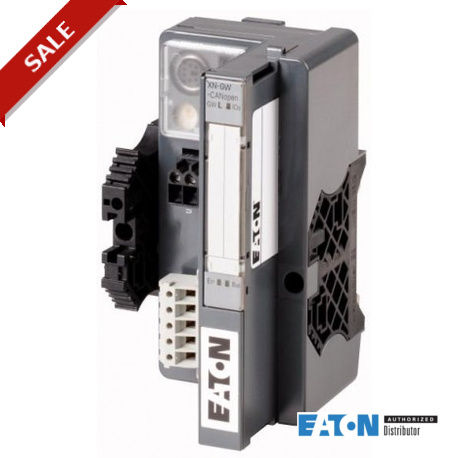

XN-GW-CANOPEN 140050 EATON ELECTRIC CANopen-Gateway 85 50 225163
XN-GW-CANOPEN
140050
EATON-MOELLER
CANopen-Gateway 85 50 225163
Gateway CANopen
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Kommunikations-Modul
Home > EATON - MOELLER
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Lieferprogramm
Funktion | Gateways XI/ON | ||
Anschlusstechnik | Zugfederanschluss | ||
Funktion | XN-Gateway ohne integrierte Versorgung | ||
Kurzbeschreibung | unterstützt bis zu 74 Module (XN) in Scheibenausführung 1 x 9-polige SUB-D-Buchse 1 × 9-poliger SUB-D-Stecker Adresseinstellung über 2 Hex-Drehkodierschalter Adressbereich: 1 - 127 (dez.) | ||
Feldbusanbindung | CANopen® | ||
Klemmenanschluss (Feldbus/Versorgungsspannung) | 2 x Federzugklemmleisten für Direktverdrahtung | ||
Serviceschnittstelle | PS/2-Buchse | ||
Übertragungsrate | 1000 kBit/s 800 kBit/s 500 kBit/s 250 kBit/s 125 kBit/s 50 kBit/s 20 kBit/s 10 kBit/s | ||
| Hinweise Zur Versorgung des Gateways ist direkt neben dem Gateway das Versorgungsmodul XN-BR-24VDC-D zu montieren. | |||
| Information zum Lieferumfang Im Lieferumfang aller Gateways enthalten: 2 x Endwinkel XN-WEW-32/2-SW, 1 x Abschlussplatte XN-ABPL |
Technische Daten
| Allgemeines | |||
Normen und Bestimmungen | EN 61000-6-2 EN 61000-6-4 EN 61131-2 | ||
Potentialtrennung | ja, über Optokoppler | ||
Umgebungstemperatur | °C | 0 - +55 | |
Lagerung | ϑ | °C | -25 - +85 |
relative Feuchte | 5 - 95 % (indoor), Level RH-2, keine Kondensation (bei 45°C Lagerung) | ||
Schadgas | ppm | SO2: 10 (rel. Feuchte < 75 %, keine Kondensation) H2S: 1.0 (rel. Feuchte < 75 %, keine Kondensation) | |
Vibration | gemäß IEC/EN 60068-2-6 | ||
Schockfestigkeit | g | gemäß IEC 60068-2-27 | |
Dauerschockfestigkeit (IEC/EN 60068-2-29) | nach IEC 60068-2-29 | ||
Kippen und Umstürzen | nach IEC 60068-2-31, freier Fall nach IEC 60068-2-32 | ||
Schutzart | IP20 | ||
Elektromagnetische Verträglichkeit (EMV) | |||
ESD | kV | EN 61100-4-2 | |
Elektromagnetische Felder | V/m | EN 61100-4-2 | |
Burst | EN 61100-4-4 | ||
Surge | EN 61100-4-5 | ||
Einströmung | V | EN 61100-4-6 | |
Störaussendung (gestrahlt, hochfrequent) | dB | EN 55016-2-3 | |
Spannungsvariationen/Spannungseinbrüche | EN 61131-2 | ||
Typprüfung (Type Test) | nach EN 61131-2 | ||
Zulassungen | CE, cULus | ||
maximale Verlustleistung | Pv | W | 2.5 |
Weitere Technische Daten (Blätterkatalog) | |||
| Anschlussklemmen | |||
Bemessungsdaten | nach VDE 0611 Teil 1/8.92/ IEC/EN 60947-7-1 | ||
Anschlusstechnik in TOP-Richtung | Zugfederzuganschluss/Schraubanschluss | ||
Abisolierlänge | mm | 8 | |
Klemmbereich | max. 0.5 - 2.5 mm2 | ||
Klemmbare Leiter | |||
eindrähtig | mm2 | 0.5 - 2.5 | |
feindrähtig ohne Aderendhülse | mm2 | 0.5 - 1.5 | |
feindrähtig mit Aderendhülse | mm2 | 0.5 - 1.5 | |
feindrähtig mit Aderendhülse | mm2 | 0.5 - 1.5 | |
Lehrdorn IEC/EN 60947-1 | A1 | ||
| Vernetzung | |||
Bus | CANopen® | ||
Busprotokoll | CANopen® | ||
Maximaler Stationsausbau | 74 Module (XN) in Scheibenausführung oder max. Länge der Station: 1 m | ||
Systemversorgung | Usys | V DC | 24 /5 |
Betriebsspannung | V DC | 5 (aus Bus Refreshing-Modul) | |
zulässiger Bereich | 4.7 - 5.3 V DC | ||
Restwelligkeit | % | < 5 (nach EN 61131-2) | |
Nennstromaufnahme aus Modulbus | IMB | mA | 350 |
Serviceschnittstelle | PS/2-Buchse | ||
Anschlusstechnik Feldbus | 1 x SUB-D-Buchsen, 9-polig; 1 x SUB-D-Stecker, 9-polig; 2 x Direktverdrahtung, 5-polig | ||
Datenübertragungsrate | kBit/s | 10, 20, 50, 125, 250, 500, 800, 1000 | |
Einstellung Datenübertragungsrate | über DIP-Schalter | ||
Adressierung | 2 Hex-Drehkodierschalter | ||
Feldbusabschluss | über SUB-D-Stecker | ||
Adressbereich | 1 - 127 dezimal |
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis | |||
Bemessungsstrom zur Verlustleistungsangabe | In | A | 0 |
Verlustleistung pro Pol, stromabhängig | Pvid | W | 0 |
Verlustleistung des Betriebsmittels, stromabhängig | Pvid | W | 0 |
Verlustleistung statisch, stromunabhängig | Pvs | W | 2.5 |
Verlustleistungsabgabevermögen | Pve | W | 0 |
Betriebsumgebungstemperatur min. | °C | 0 | |
Betriebsumgebungstemperatur max. | °C | 55 | |
Schutzart | IP20 | ||
Bauartnachweis IEC/EN 61439 | |||
10.2 Festigkeit von Werkstoffen und Teilen | |||
10.2.2 Korrosionsbeständigkeit | Anforderungen der Produktnorm sind erfüllt. | ||
10.2.3.1 Wärmebeständigkeit von Umhüllung | Anforderungen der Produktnorm sind erfüllt. | ||
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme | Anforderungen der Produktnorm sind erfüllt. | ||
10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme | Anforderungen der Produktnorm sind erfüllt. | ||
10.2.4 Beständigkeit gegen UV-Strahlung | Anforderungen der Produktnorm sind erfüllt. | ||
10.2.5 Anheben | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. | ||
10.2.6 Schlagprüfung | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. | ||
10.2.7 Aufschriften | Anforderungen der Produktnorm sind erfüllt. | ||
10.3 Schutzart von Umhüllungen | Anforderungen der Produktnorm sind erfüllt. | ||
10.4 Luft- und Kriechstrecken | Anforderungen der Produktnorm sind erfüllt. | ||
10.5 Schutz gegen elektrischen Schlag | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. | ||
10.6 Einbau von Betriebsmitteln | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. | ||
10.7 Innere Stromkreise und Verbindungen | Liegt in der Verantwortung des Schaltanlagenbauers. | ||
10.8 Anschlüsse für von außen eingeführte Leiter | Liegt in der Verantwortung des Schaltanlagenbauers. | ||
10.9 Isolationseigenschaften | |||
10.9.2 Betriebsfrequente Spannungsfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. | ||
10.9.3 Stoßspannungsfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. | ||
10.9.4 Prüfung von Umhüllungen aus Isolierstoff | Liegt in der Verantwortung des Schaltanlagenbauers. | ||
10.10 Erwärmung | Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte. | ||
10.11 Kurzschlussfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. | ||
10.12 Elektromagnetische Verträglichkeit | Liegt in der Verantwortung des Schaltanlagenbauers. | ||
10.13 Mechanische Funktion | Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden. |
Technische Daten nach ETIM 4.0
Versorgungsspannung bei AC 50 Hz | V | 0 - 0 | |
Versorgungsspannung bei AC 60 Hz | V | 0 - 0 | |
Versorgungsspannung bei DC | V | 18 - 30 | |
Spannungsart der Versorgungsspannung | DC | ||
Unterstützt Protokoll ankommend für TCP/IP | nein | ||
Unterstützt Protokoll ankommend für PROFIBUS | nein | ||
Unterstützt Protokoll ankommend für CAN | ja | ||
Unterstützt Protokoll ankommend für INTERBUS | nein | ||
Unterstützt Protokoll ankommend für ASI | nein | ||
Unterstützt Protokoll ankommend für EIB/KNX | nein | ||
Unterstützt Protokoll ankommend für MODBUS | nein | ||
Unterstützt Protokoll ankommend für Data-Highway | nein | ||
Unterstützt Protokoll ankommend für DeviceNet | nein | ||
Unterstützt Protokoll ankommend für SUCONET | nein | ||
Unterstützt Protokoll ankommend für LON | nein | ||
Unterstützt Protokoll ankommend für SERCOS | nein | ||
Unterstützt Protokoll ankommend für PROFINET IO | nein | ||
Unterstützt Protokoll ankommend für PROFINET CBA | nein | ||
Unterstützt Protokoll ankommend für Foundation Fieldbus | nein | ||
Unterstützt Protokoll ankommend für EtherNet/IP | nein | ||
Unterstützt Protokoll ankommend für AS-Interface Safety at Work | nein | ||
Unterstützt Protokoll ankommend für DeviceNet Safety | nein | ||
Unterstützt Protokoll ankommend für INTERBUS-Safety | nein | ||
Unterstützt Protokoll ankommend für PROFIsafe | nein | ||
Unterstützt Protokoll ankommend für SafetyBUS p | nein | ||
Unterstützt Protokoll ankommend für sonstige Bussysteme | nein | ||
Unterstützt Protokoll abgehend für TCP/IP | nein | ||
Unterstützt Protokoll abgehend für PROFIBUS | nein | ||
Unterstützt Protokoll abgehend für CAN | ja | ||
Unterstützt Protokoll abgehend für INTERBUS | nein | ||
Unterstützt Protokoll abgehend für ASI | nein | ||
Unterstützt Protokoll abgehend für EIB/KNX | nein | ||
Unterstützt Protokoll abgehend für MODBUS | nein | ||
Unterstützt Protokoll abgehend für Data-Highway | nein | ||
Unterstützt Protokoll abgehend für DeviceNet | nein | ||
Unterstützt Protokoll abgehend für SUCONET | nein | ||
Unterstützt Protokoll abgehend für LON | nein | ||
Unterstützt Protokoll abgehend für SERCOS | nein | ||
Unterstützt Protokoll abgehend für PROFINET IO | nein | ||
Unterstützt Protokoll abgehend für PROFINET CBA | nein | ||
Unterstützt Protokoll abgehend für Foundation Fieldbus | nein | ||
Unterstützt Protokoll abgehend für EtherNet/IP | nein | ||
Unterstützt Protokoll abgehend für AS-Interface Safety at Work | nein | ||
Unterstützt Protokoll abgehend für DeviceNet Safety | nein | ||
Unterstützt Protokoll abgehend für INTERBUS-Safety | nein | ||
Unterstützt Protokoll abgehend für PROFIsafe | nein | ||
Unterstützt Protokoll abgehend für SafetyBUS p | nein | ||
Unterstützt Protokoll abgehend für sonstige Bussysteme | nein | ||
Funkstandard Bluetooth | nein | ||
Funkstandard WLAN 802.11 | nein | ||
IO-Link Master | nein | ||
Systemkomponente | ja | ||
Schutzart (IP) | IP20 | ||
Mit Potenzialtrennung | ja | ||
Feldbusanschluss über seperaten Buskoppler möglich | nein | ||
Tragschienenmontage möglich | ja | ||
Wand-/Direktmontage möglich | nein | ||
Fronteinbau möglich | nein | ||
Rack-Montage möglich | nein | ||
Geeignet für Sicherheitsfunktionen | nein | ||
Anforderungsklasse gemäß DIN V 19250 | 0 | ||
Kategorie nach EN 954-1 | - | ||
SIL gemäß IEC 61508 | 0 | ||
SILcl gemäß IEC 62061 | 0 | ||
Performance Level nach EN ISO 13849-1 | - | ||
Zugehöriges Betriebsmittel (Ex ia) | nein | ||
Zugehöriges Betriebsmittel (Ex ib) | nein | ||
Explosionsschutz-Kategorie für Gas | ohne | ||
Explosionsschutz-Kategorie für Staub | ohne | ||
Breite | mm | 50.6 | |
Höhe | mm | 114.8 | |
Tiefe | mm | 74.4 |
Approbationen
| Produktnom | UL 508; CSA-C22.2 No. 142; IEC/EN 6113-2; CE marking | ||
| UL Datei Nr. | E205091 | ||
| UL Category Control Nr. | NRAQ, NRAQ7 | ||
| CSA Datei Nr. | UL report applies to both US and Canada | ||
| CSA Klasse Nr. | 2252-01, 2252-81 | ||
| Nordamerika Zertifizierung | UL recognized, certified by UL for use in Canada | ||
| Specially designed for North America | No | ||
| Current Limiting Circuit-Breaker | No | ||
| Degree of Protection | IEC: IP20, UL/CSA Type: - |
Abmessungen
| Hinweis: Je nach Ausführung sind die Stecker / Anschlüsse unterschiedlich. |
CAD-Daten
Weitere Produktinformationen (Verlinkungen)
MN05002005Z Benutzerhandbuch XI/ON Gateways für CANopen | |||
| Merkmal | Wert |
|---|---|
| Unterstützt Protokoll für EtherCAT (EF017564) | Nein |
| Unterstützt Protokoll für TCP/IP (EF003050) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Nein |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Nein |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| Funkstandard eGPRS (EF009703) | Nein |
| Funkstandard GSM (EF008524) | Nein |
| Funkstandard LTE (EF009709) | Nein |
| Funkstandard UMTS (EF008525) | Nein |
| IO-Link Master (EF007298) | Nein |
| Systemkomponente (EF004118) | Nein |
| Mit Potentialtrennung (EF003272) | Nein |
| Feldbusanschluss über seperaten Buskoppler möglich (EF004002) | Nein |
| Tragschienenmontage möglich (EF003972) | Nein |
| Wand-/Direktmontage möglich (EF007020) | Nein |
| Fronteinbau möglich (EF007016) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse I (EF017622) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II (EF017625) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III (EF017627) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 (EF017628) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 (EF017629) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) (EF017632) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) (EF017633) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) (EF017635) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) (EF017636) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) (EF017637) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) (EF017638) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) (EF017639) | Nein |
| Breite (EF000008) | 80 mm |
| Höhe (EF000040) | 60 mm |
| Tiefe (EF000049) | 120 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XN-GW-CANOPEN 140050 140050_DE.pdf | 223 Kbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
