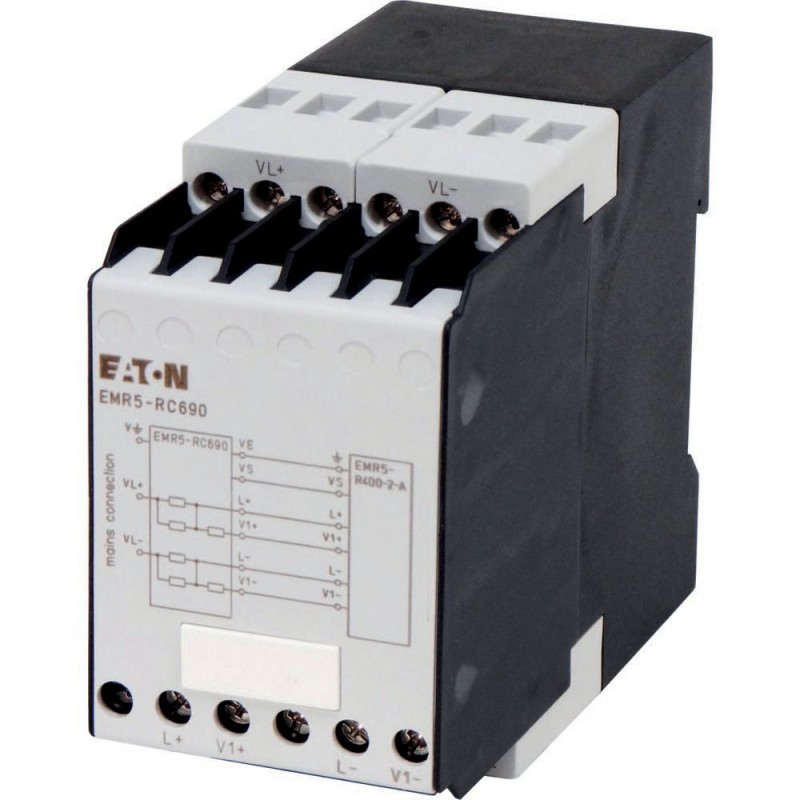

EMR5-RC690 153445 EATON ELECTRIC Contrôleur d'isolement, module de couplage AC/DC Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

EMR5-RC690 153445 EATON ELECTRIC Contrôleur d'isolement, module de couplage AC/DC

EMR5-RC690

153445

EATON-MOELLER

Contrôleur d'isolement, module de couplage AC/DC

Relais de surveillance d’isolement ; Module de couplage AC/DC

Module amont pour EMR5-R400-2-A

Plus de détails


Relais > Relais de surveillance d'isolation / de défaut à la terre

Relais temporisés (KETR, KEMR, KESR)

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète.

Aller au produit alternatif: EMR6-RC690 184775

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Contrôleur d'isolement, module de couplage AC/DC
Eaton N° de catalogue
EMR5-RC690
Module amont pour EMR5-R400-2-A
[

Gamme de livraison

This item will continue to be available for a limited time only and is being replaced by the following item: 184775, EMR6-RC690
Gamme
Relais de mesure et de surveillance EMR
Fonction de base
Contrôleurs d'isolement
Module de couplage
Extension de la plage de tension nominale du EMR5-400-2-A à 690 V AC ou 1000 V DC
pas de tension d'alimentation requise
Schéma
Tension assignée d'emploi du réseau à surveiller
0 - 690 V AC
0 - 1000 V DC
Largeur
45 mm
,

Vérification de la conception selon IEC/EN 61439

Température d’emploi min.
-25 °C
Température d’emploi max.
+65 °C
,

Caractéristiques techniques ETIM 7.0

Relais (EG000019) / Relais de surveillance d'isolation / de défaut à la terre (EC001444)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Appareil de surveillance(technique de commutation basse tension) / Appareil de surveillance d’isolation ([email protected] [AKF101014])
finition du raccordement électrique
borne à vis
tension d'alimentation de courant nominal Us à CA 50 Hz
0 - 0 V
tension d'alimentation de courant nominal Us à CA 60 Hz
0 - 0 V
tension d'alimentation de courant nominal Us CC
0 - 0 V
type de tension d'actionnement
AC/DC
avec pinces amovibles
non
fonction
pour réseaux mixtes
tension assignée (Ue)
0 - 0 V
fréquence assignée
0 - 0 Hz
capacité de lignes
0 µF
valeur de fonctionnement impédance 1
0 - 0 kOhm
valeur de fonctionnement impédance 2
0 - 0 kOhm
affichage de la valeur d'isolation
non
mémorisation possible des défaillances
non
nombre de contacts en tant que contacts à ouverture
0
nombre de contacts en tant que contacts à fermeture
0
nombre de contacts en tant qu'inverseurs
0
largeur
0 mm
hauteur
78 mm
profondeur
100 mm
,

Homologations

Product Standards
IEC 60255-6; IEC 61557-8;UL 508; CSA-22.2 No. 14-05; CE marking
UL File No.
E29184
UL Category Control No.
NKCR, NKCR7
North America Certification
UL listed, CSA certified
Degree of Protection
IEC: IP20, UL/CSA Type: -
,

Courbes caractéristiques

Courbe caractéristique
Charge AC (ohmique)
Courbe caractéristique
Charge DC (ohmique)
Courbe caractéristique
Facteur de réduction F pour charge inductive AC
Courbe caractéristique
Longévité des contacts
Manœuvres S
220 V 50 Hz AC-1
360 cycles de manœuvres/h
,

Encombrements

]

ETIM for 153445 Relais (EC001444)
Caractéristique Valeur
Finition du raccordement électrique (EF003961) Borne à vis
Avec pinces amovibles (EF003340) Non
Fonction (EF000030) Pour réseaux mixtes
Alimentation externe requise (EF003292) Non
Fréquence de fonctionnement nominale (EF007024) 0 Hz
Capacité de lignes (EF003419) 0 µF
Valeur de fonctionnement impédance 1 (EF008202) 0 kOhm
Valeur de fonctionnement impédance 2 (EF008203) 0 kOhm
Affichage de la valeur d'isolation (EF003422) Non
Mémorisation possible des défaillances (EF003423) Non
Nombre de contacts en tant que contacts à ouverture (EF008255) 0
Nombre de contacts en tant que contacts à fermeture (EF008256) 0
Nombre de contacts en tant qu'inverseurs (EF008257) 0
Largeur (EF000008) 45 mm
Hauteur (EF000040) 78 mm
Profondeur (EF000049) 110 mm

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON EMR ERT EMT EN.pdf 3 Mbytes
PDF EATON SAFETY RELAYS ESR5 EN.pdf 1 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
EMR5-RC690 EMR5-RC690 153445 153445_FR.pdf 407 Kbytes EMR5-RC690 EMR5-RC690 153445 153445_FR.pdf
