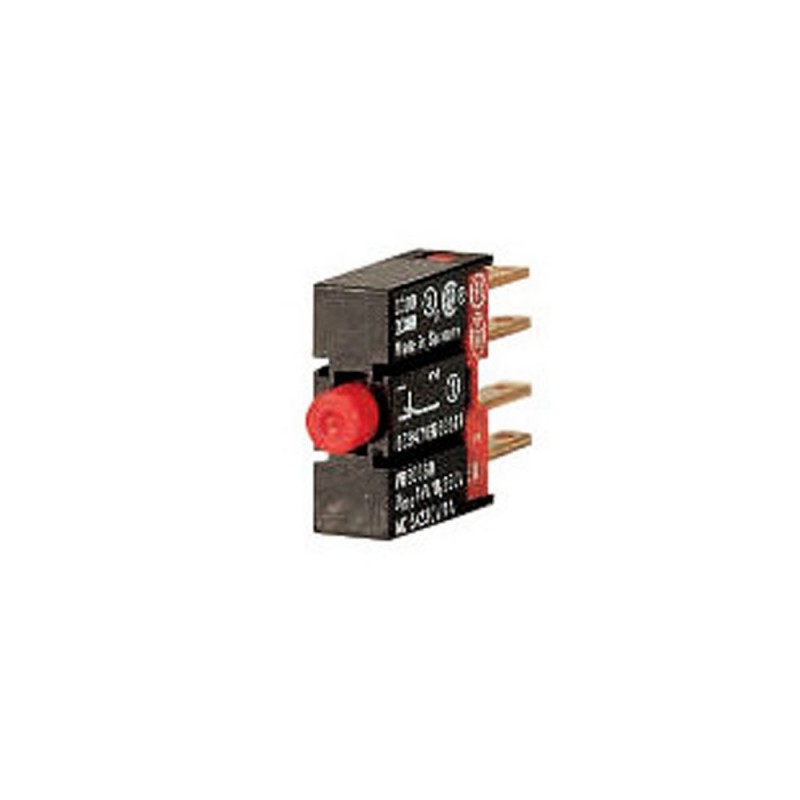

E01 090401 EATON MOELLER Élément de contact, 1 O, fixation par l'avant, borne à boulon

E01

090401

EATON - MOELLER

50

Élément de contact, 1 O, fixation par l'avant, borne à boulon

Plus de détails


Signalisation Balises Lumineuses

RMQ16 pilot devices and SL signal towers - EATON - MOELLER

Accessories - EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Produits connexes

En savoir plus



Gamme de livraison
Gamme
  RMQ16 (perçages 16 mm)
Fonction de base
  Equipements complémentaires
Appareil individuel/Appareil complet
  Appareil individuel
Description
  tension d'emploi admissible : 5 - 250 V
Nombre de contacts

O = contact à ouverture
  1 O
Remarque
   = fonction sécurité avec manoeuvre possible d'ouverture selon IEC/EN 60947-5-1
Schéma

Diagramme des contacts

Couleur


  rouge


Connexion à SmartWire-DT
  non
Caractéristiques techniques
Généralités
Conformité aux normes
  IEC/EN 60947, VDE 0660
Longévité mécanique
manœuvresx 106> 100
Fréquence de commande
man./h  3600
Effort de commande
 N 3
Degré de protection IEC/EN 60529
  IP20 avec ISH2,8
Résistance climatique
  Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambiante

Appareil nu
 °C-25 - +60
Appareil sous enveloppe
 °C- 25 - 40
Position de montage
  Quelconque
Tenue aux chocs
 g> 40
selon IEC 60068-2-27
Durée de choc 11 ms
Semi-sinusoïdal
Sections raccordables
 mm20.5 - 1.0
Bornes plates pour connexion rapide
  2.8 x 0.8 mm selon DIN 46244
Clip pour bornes plates
  2.8 x 0.8 mm selon DIN 46247 et IEC 60760
Circuits électriques
Tension assignée de tenue aux chocs
UimpV AC4000
Tension assignée d'isolement
UiV 250
Catégorie de surtension/Degré de pollution
  III/3
Tension assignée d'emploi
UeV AC250
Fiabilité des contacts

sous 24 V DC/5 mA
HFTaux d'erreurs< 10-7 (autrement dit 1 erreur sur 107 cycles de manœuvres)
sous 5 V DC/1 mA
HFTaux d'erreurs < 5 x 10-6 (autrement dit 1 erreur sur 5 x 106 cycles de manœuvres)
Utilisation d’embouts isolants ISH 2,8
  >24 V AC/DC conseillés
>50 V AC ou 120 V DC obligatoires, y compris sur les bornes libres
Dispositif de protection contre les courts-circuits, calibre max.

Par disjoncteur
 RéférenceFAZ-B6/1
Fusible
gG/gLA10
Pouvoir de coupure
Courant assigné d’emploi
IeA
AC-15

24 V
IeA4
48 V
IeA4
110 V
IeA4
220 V 230 V 240 V
IeA4
DC-13

24 V
IeA1.5
42 V
IeA1
60 V
IeA0.8
110 V
IeA0.5
220 V
IeA0.2
Longévité électrique en AC-15 selon IEC/EN 60947-5-1 sous 230 V ; Ie = courant assigné d'emploi

Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception

Courant assigné d'emploi pour indication de la puissance dissipée
InA 4
Puissance dissipée par pôle, en fonction du courant
PvidW0.1
Puissance dissipée du matériel, fonction du courant
PvidW0
Puissance dissipée statique, dépendante du courant
PvsW0
Pouvoir d'émission de puissance dissipée
PveW0
Température d’emploi min.
 °C-25
Température d’emploi max.
 °C60
Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces

10.2.2 Résistance à la corrosion
  Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
  Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
  Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
  Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
  Les exigences de la norme produit sont respectées.
10.2.5 Elevation
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
  Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
  Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
  Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
  Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement

10.9.2 Tension de tenue à fréquence industrielle
  Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
  Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
  Sous la responsabilité du tableautier.
10.10 Echauffement
  Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
  Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 6.0(Afficher critères)(Masquer critères)
nombre de contacts en tant qu'inverseurs
  0
nombre de contacts en tant que contacts à fermeture
  0
nombre de contacts en tant que contacts à ouverture
  1
courant de fonctionnement nominal CA-15, 230 V
 A6
finition du raccordement électrique
  borne à vis
modèle
  relevable
type de montage
  fixation frontale
Homologations
Product Standards  IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.  E29184
UL Category Control No.  NKCR
CSA File No.  46552
CSA Class No.  3211-03
North America Certification  UL listed, CSA certified
CAO données
Plus d'informations sur les produits (liens)
IL04716016Z (AWA1160-1429) Montage des éléments


Datasheet - PDF

Titre: La langue: Taille: Type:
pdf-E01 Élément de contact, 1 O, fixation par l039avant, borne à boulon - EATON - E01 - 90401 French 226 Kbytes pdf-E01 Élément de contact, 1 O, fixation par l039avant, borne à boulon - EATON - E01 - 90401
