> >>E01 090401 ELECTRIC Elemento di contatto, 1 NC, fissaggio frontale, collegamento a vite
Prodotto precedente Prodotto successivo

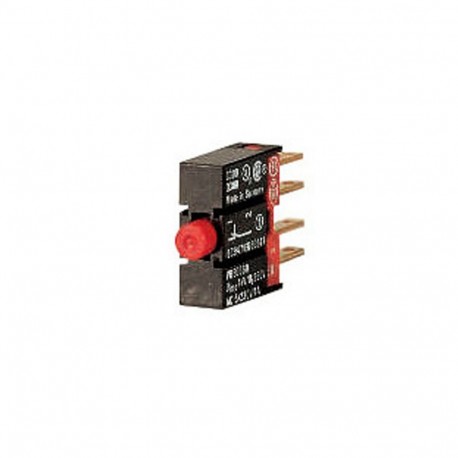

E01 090401 EATON ELECTRIC Elemento di contatto, 1 NC, fissaggio frontale, collegamento a vite Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

E01 090401 EATON ELECTRIC Elemento di contatto, 1 NC, fissaggio frontale, collegamento a vite

E01

090401

EATON-MOELLER

50

Elemento di contatto, 1 NC, fissaggio frontale, collegamento a vite

Maggiori dettagli


apparecchi elettrici a bassa tensione > Modulo contatti ausiliario

Ausili di controllo e segnalazione

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $248.90
Prezzo unitario: $4.98

Quantità Prezzo
50+$4.98
100+$4.60
150+$4.55
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Dettagli

▲


Elemento di contatto, 1 NC, fissaggio frontale, collegamento a vite
Elemento di contatto, Assortimento: Accessori, Apparecchio singolo, Tipi di collegamento: Collegamento a connettore piatto, Descrizione: tensione di esercizio ammessa: 5 - 250 V, Equipaggiamento contatti NC = norm. chiuso: 1 contatto NC, Equipaggiamento contatti Nota: = Funzione di sicurezza tramite apertura positiva secondo IEC/EN 60947‐5‐1, Grado di protezione: IP20 con manicotto d'isolamento ISH2.8, Collegamento a SmartWire-DT: no

Programma di fornitura

Assortimento
Accessori
Apparecchio singolo/apparecchio completo
Apparecchio singolo
Funzione base accessori
Elementi di contatto
Tipi di collegamento
Collegamento a connettore piatto
Descrizione
tensione di esercizio ammessa: 5 - 250 V
Equipaggiamento contatti
NC = norm. chiuso
1 contatto NC
Nota
= Funzione di sicurezza tramite apertura positiva secondo IEC/EN 60947‐5‐1
Grado di protezione
IP20 con manicotto d'isolamento ISH2.8
Collegamento a SmartWire-DT
no

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947, VDE 0660
Durata meccanica [Manovre]
>100 x 106
Frequenza di manovra [man/h]
≦ 3600
Forza di azionamento
≦ 3 NET
Grado di protezione IEC/EN 60529
IP20 con manicotto d'isolamento ISH2.8
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambientea giorno
-25 - +60 °C
Temperatura ambientein custodia
- 25 - 40 °C
Posizione di montaggio
facoltativa
Resistenza agli urti
> 40
secondo IEC 60068-2-27
Durata dell'urto 11 ms
semionda g
Sezioni di collegamento
0,5 - 1,0 mm2
Connettore Faston
2.8 x 0.8 mm secondo DIN 46244
Connettore Faston
2.8 x 0.8 mm secondo DIN 46247 e IEC 60760
Contatti relè
Tensione nominale di tenuta ad impulso [Uimp]
4000 V AC
Tensione nominale di isolamento [Ui]
250 V
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di impiego [Ue]
250 V AC
Corrente di cortocircuito [Iq]
1 kA
Sicurezza contro false manovrea 24 V DC/5 mA [HF]
< 10-7(ovvero 1 interruzione su 107manovre) Frequenza d'errore
Sicurezza contro false manovrea 5 V DC/1 mA [HF]
< 5 x 10-6 (d. h. 1 interruzione su 5 x106 manovre) Frequenza d'errore
Impiego dei manicotti d'isolamento ISH2.8
>24 V AC/DC consigliato
>50 V AC o 120 V DC obbligatorio, anche sui connettori Faston non occupati
Max. dispositivo di protezione contro cortocircuitosenza fusibile
FAZ-B6/1 Tipo
Max. dispositivo di protezione contro cortocircuitoFusibile [gG/gL]
10 A
Potere d'interruzione
Corrente nominale d'impiego [Ie]AC-1524 V [Ie]
4 A
Corrente nominale d'impiego [Ie]AC-1548 V [Ie]
4 A
Corrente nominale d'impiego [Ie]AC-15110 V [Ie]
4 A
Corrente nominale d'impiego [Ie]AC-15220 V 230 V 240 V [Ie]
4 A
Corrente nominale d'impiego [Ie]DC-1324 V [Ie]
1.5 A
Corrente nominale d'impiego [Ie]DC-1342 V [Ie]
1 A
Corrente nominale d'impiego [Ie]DC-1360 V [Ie]
0.8 A
Corrente nominale d'impiego [Ie]DC-13110 V [Ie]
0.5 A
Corrente nominale d'impiego [Ie]DC-13220 V [Ie]
0.2 A

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
4 A
Dissipazione per polo, in funzione della corrente [Pvid]
0.1 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+60 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Contatti ausiliari (EC000041)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Componente Per Tecnica Commutazione A Bassa Tensione / Blocco interruttori ausiliari (ecl@ss13-27-37-13-02 [AKN342018])
Numero di contatti invertitori
0
Numero di contatti di chiusura
0
Numero di contatti di riposo
1
Numero di commutatori di segnale
0
Corrente d’esercizio nominale Ie per AC-15, 230 V
6 A
Esecuzione del collegamento elettrico
Raccordo a vite
Tipologia
Innestabile
Tipo di montaggio
Fissaggio frontale
Portalampada
Senza

Approvazioni

Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
46552
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
E01 E01 090401 IT_090401.pdf 116 Kbytes E01 E01 090401 IT_090401.pdf
