Agrandir l'image Les images sont à titre illustratif. Svp, révisez la fiche technique.

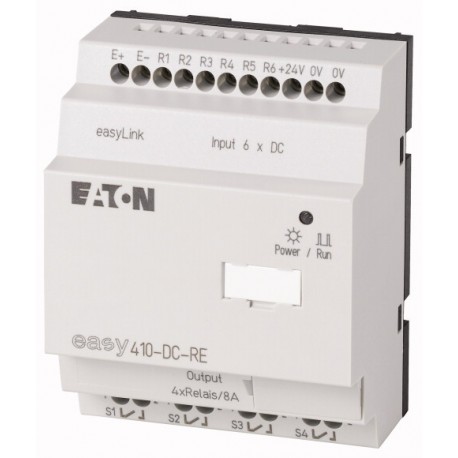

EASY410-DC-RE 114293 0004560802 EATON ELECTRIC Extension d'entrées/sorties, 24V DC, 6 entr. TOR, 4 sort.TOR ..

0/5 - 0 Opiniones

Référence EASY410-DC-RE

Code 114293

Numéro de catalogue: 0004560802

Fabricant: EATON-MOELLER

Description:

Extension d'entrées/sorties, 24V DC, 6 entr. TOR, 4 sort.TOR à relais, easyLink

Plus de détails

Catégories:
Commande industrielle API > Module logique

Relais EASY programmables et écrans MFD

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Aller au produit alternatif: EASY-E4-UC-8RE1 197217

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Produits consultés

EASY410-DC-RE 114293...

Extension d'entrées/sorties, 24V DC, 6...

En savoir plus

▲

Extension d'entrées/sorties, 24V DC, 6 entr. TOR, 4 sort.TOR à relais, easyLink

Extension de module logique, tension assignée d'emploi 24VDC, 6 entrées tout-ou-rien 24VDC, 4 sorties à relais, utilisable via easyLink pour easy700, easy800, MFD-CP8/CP10, EC4P, EC4E, ES4P

Gamme de livraison

Gamme

Relais de commande easyRelay
Afficheurs multifonctions MFD-Titan

Gamme

Système d'entrée/sortie EC4E
Automates compacts EC4P

Autres appareils de la gamme

Extensions d'E/S tout-ou-rien

Fonction de base

Extensions

Description

utilisable via easyLink

Fonction

Extensions EASY...

Accessoires

Extensions d'E/S, tout-ou-rien

Entrées

Entrées Extension (nombre)

Tout-ou-rien : 6

Tension d’alimentation

24 V DC

Utilisation avec

easy700
easy800
EC4P
MFD-CP8…

Caractéristiques techniques

Généralités

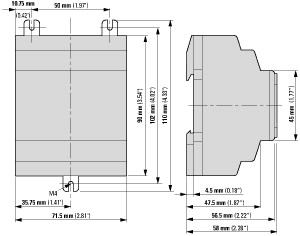

Encombrements (L x H x P)

71.5 x 90 x 58 (4 PE) mm

Poids

0.2 kg

Résistance climatique

Température d'emploi environnante

-25 à + 55
froid selon IEC 60068-2-1
chaleur sèche selon IEC 60068-2-2 °C

Condensation

Eviter la condensation (prendre mesures appropriées).

Stockage [ϑ]

-40 - +70 °C

Humidité relative

5 - 95 %

Pression de l'air (service)

795 - 1080 hPa

Résistance mécanique

Degré de protection (IEC/EN 60529, EN50178, VBG4)

IP20

Vibrations (IEC/EN 60068-2-6)Amplitude constante 0.15 mm

10 - 57 Hz

Vibrations (IEC/EN 60068-2-6)Accélération constante 2 g

57 - 150 Hz

Tenue aux chocs (IEC/EN 60068-2-27) de forme demi-sinusoïdale, 15 g/11 ms

18 Chocs

Chute et culbute (IEC/EN 60068-2-31) [Hauteur de chute]

50 mm

Chute libre, appareil emballé (IEC/EN 60068-2-32)

1 m

Position de montage

verticalement

Compatibilité électromagnétique (CEM)

Catégorie de surtension/Degré de pollution

II/2

Décharges électrostatiques (ESD)Norme appliquée

IEC EN 61000-4-2, niveau 3

Décharges électrostatiques (ESD)Décharge dans l'air

8 kV

Décharges électrostatiques (ESD)Décharge au contact

6 kV

Transitoires rapides en salves

selon IEC/EN 61000-4-4
Câbles d'alimentation : 2
Câbles de signaux : 2 kV

Ondes de choc (Surge)

2 kV (câbles d'alimentation symétriques, EASY...AC)
0,5 kV (câbles d'alimentation symétriques, EASY...DC)
selon IEC/EN 61000-4-5

Perturbations conduites (IEC/EN 61000-4-6)

10 V

Tenue diélectrique

EN 50178

Alimentation

Tension assignée d'emploi [U_e]

24 DC (-15/+20%) V

Tension assignée d'emploi [U_e]

24 DC (15/+20%) V

Plage admissible [U_e]

20.4 - 28.8 V DC

Ondulation résiduelle

≦ 5 %

Courant d'entrée

140 mA sous U_e

Chutes de tension

≤ 10
(IEC/EN 61131-2) ms

Puissance dissipée [P]

3,5 W

Entrées tout-ou-rien 24 V DC

Nombre

Visualisation d'état

LCD-Display

Séparation galvanique

avec les sorties : oui

Tension assignée d'emploi [U_e]

24 V CC

Tension d'entrée

< 5 (R1 - R6) avec signal à „0“
> 15 (R1 - R6) avec signal à „1“ V CC

Courant d'entrée à l'état « 1 »Courant d’entrée avec signal à 1

3.3 (R1 à R6 (R12)) mA

Temporisation

20 (de « 0 » à « 1 », anti-rebondissement activé)
en moyenne 0.25 (R1 - R 6) (de « 0 » à « 1 », anti-rebondissement désactivé)
20 (de « 1 » à « 0 », anti-rebondissement activé) ms

Longueur de câble

100 (non blindé) M

Sorties à relais

Nombre

En groupes de

Mise en parallèle de sorties pour augmentation de la puissance

Non autorisée

Protection d'un relais de sortie

Disjoncteur de protection ligne B16 ou fusible 8 A (T)

Séparation galvanique

avec l'alimentation : oui
par rapport aux entrées : oui
En groupes
Séparation de sécurité selon EN 50178: 300 V AC
Isolation de base : 600 V AC

Longévité mécanique [manœuvres]

10 x 10⁶

Circuits électriquesCourant thermique conventionnel (10 A UL)

8 A

Circuits électriquesRecommandés pour charge cicontre sous 12 V AC/DC

> 500 mA

Circuits électriquesProtection contre les courts-circuits, cos ϕ = 1, caractéristique B16 sous 600 A

16 A

Circuits électriquesProtection contre les courts-circuits, cos ϕ = 0.5 à 0.7 ; caractéristique B16 sous 900 A

16 A

Circuits électriquesTension assignée de tenue aux chocs U_impcontact-bobine

6 kV

Circuits électriquesTension assignée d'emploi [U_e]

250 V AC

Tension assignée d'isolement [U_i]

250 V AC

Séparation de sécurité selon EN 50178

300 entre bobine et contact
300 entre deux contacts V AC

Pouvoir de coupureAC-15, 250 V AC, 3 A (600 man./h) [manœuvres]

300000

Pouvoir de coupureDC-13, L/R ≦ 150 ms, 24 V DC, 1 A (500 S/h) [manœuvres]

200000

Charge des lampes à incandescence1000 W sous 230/240 V AC [manœuvres]

25000

Charge des lampes à incandescence500 W sous 115/120 V AC [manœuvres]

25000

Charge des tubes fluorescentsCharge tubes fluorescents 10 x 58 W sous 230/240 V ACavec ballast [manœuvres]

25000

Charge des tubes fluorescentsCharge tubes fluorescents 10 x 58 W sous 230/240 V ACnon compensés [manœuvres]

25000

Charge des tubes fluorescents1 x 58 sous 230/240 V AC, compensés de manière classique [manœuvres]

25000

Fréquence de commutationNombre de manœuvres mécaniques

10 x 10⁶

Fréquence de commutationFréquence de commutation

10 Hz

Fréquence de commutationCharge ohmique (des lampes à incandescence, par ex.)

2 Hz

Fréquence de commutationCharge inductive

0.5 Hz

UL/CSACourant ininterrompu sous 240 V AC

10 A

UL/CSACourant ininterrompu sous 24 V DC

8 A

UL/CSAACControl Circuit Rating Codes (catégorie d'emploi)

B 300 Light Pilot Duty

UL/CSAACTension assignée d'emploi max.

300 V AC

UL/CSAACcourant thermique ininterrompu max. cos ϕ = 1 sous B 300

5 A

UL/CSAACpuissance apparente max. à la fermeture/à la coupure (Make/Break)cos ϕ = 1 sous B 300

3600/360 VA

UL/CSADCControl Circuit Rating Codes (catégorie d'emploi)

R 300 Light Pilot Duty

UL/CSADCTension assignée d'emploi max.

300 V DC

UL/CSADCCourant thermique ininterrompu max. sous R 300

1 A

UL/CSADCPuissance apparentemax. à la fermeture/à la coupure (Make/Break) sous R 300

28/28 VA

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception

Courant assigné d'emploi pour indication de la puissance dissipée [I_n]

0 A

Puissance dissipée par pôle, en fonction du courant [P_vid]

0 W

Puissance dissipée du matériel, fonction du courant [P_vid]

0 W

Puissance dissipée statique, dépendante du courant [P_vs]

3.5 W

Pouvoir d'émission de puissance dissipée [P_ve]

0 W

Température d’emploi min.

-25 °C

Température d’emploi max.

+55 °C

Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
