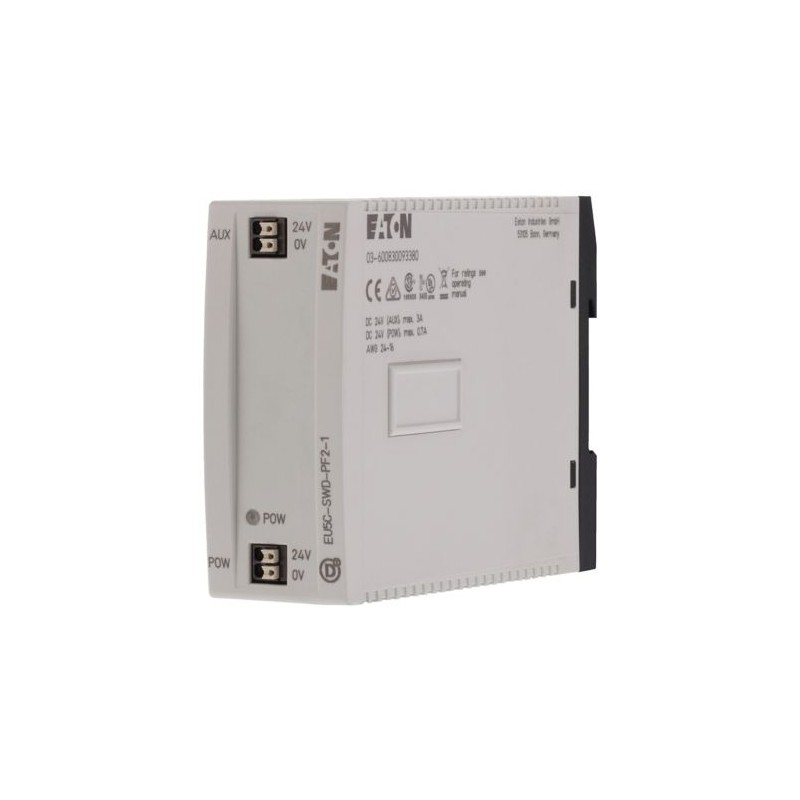

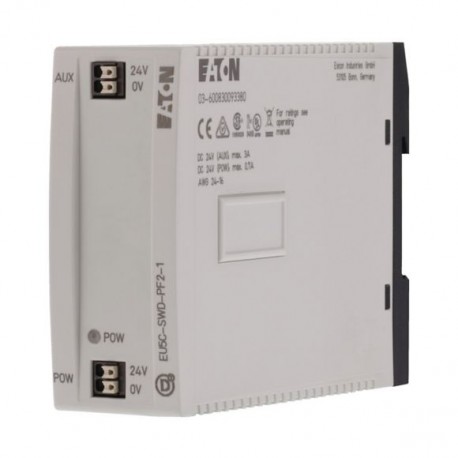

EU5C-SWD-PF2-1 116380 Y7-116380 EATON ELECTRIC Module d'alimentation, SmartWire-DT, alimentation pour contac..
EU5C-SWD-PF2-1
116380
Y7-116380
EATON-MOELLER
Module d'alimentation, SmartWire-DT, alimentation pour contacteurs et participants SmartWire-DT
EU5C-SWD-PF2-1
Eaton EU5C SWD power supply for SWD modules and contactors
Alimentation SmartWire-DT pour les modules SWD et pour l’alimentation supplémentaire de la tension de commande des démarreurs et des contacteurs de moteur, ainsi que pour l’établissement de groupes d’arrêt d’urgence
Commande industrielle API > Bus de terrain, périphérie déc. - module d'alimentation et de segment
Smartwire Darwin
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Related products
▲Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Spécifications générales
Product Name
Eaton EU5C Accessory Power supply
Catalog Number
116380
Model Code
EU5C-SWD-PF2-1
EAN
4015081161102
Product Length/Depth
125 mm
Product Height
90 mm
Product Width
35 mm
Product Weight
0.16 kg
Certifications
UL Category Control No.: NKCR
CSA
CSA Class No.: 3211-07
IEC/EN 61131-2
UL File No.: E29184
EN 50178
UL
CSA File No.: 2324643
CSA
CSA Class No.: 3211-07
IEC/EN 61131-2
UL File No.: E29184
EN 50178
UL
CSA File No.: 2324643
Catalog Notes
SmartWire-DT power supply for SmartWire-DT modules and for additionally feeding the control voltage for motor starters and contactors, as well as for establishing emergency stop groups
Features & Functions
Electric connection type
Flat plug-in connection
Features
Fieldbus connection over separate bus coupler possible
Overload proof
Overload proof
Fitted with:
Power supply module
Potential separation
Potential separation
Functions
For additional control voltage feeder for the motor starter and contactors
For the formation of emergency switching off groups for motor starters and contactors
For feeding supply voltage in order to connect additional SmartWire-DT modules to the SmartWire-DT ribbon cable
For the formation of emergency switching off groups for motor starters and contactors
For feeding supply voltage in order to connect additional SmartWire-DT modules to the SmartWire-DT ribbon cable
General
Degree of protection
IP20
Mounting method
Rail mounting possible
Wall mounting/direct mounting
Top-hat rail fixing (according to IEC/EN 60715, 35 mm)
Wall mounting/direct mounting
Top-hat rail fixing (according to IEC/EN 60715, 35 mm)
Overvoltage category
II
Pollution degree
2
Product category
SmartWire-DT accessories
Repetition rate
1 s
Residual ripple
≤ 5 % (input voltage)
Suitable as
Segment module
Terminal capacity
0.25 - 1.5 mm², flexible with ferrule
24 - 16 AWG, solid or stranded
0.2 - 1.5 mm², solid
24 - 16 AWG, solid or stranded
0.2 - 1.5 mm², solid
Voltage type
DC
Ambient conditions, mechanical
Constant acceleration
1 g, 8.4 - 150 Hz, according to IEC/EN 61131-2, Vibrations
Constant amplitude
3,5 mm, 5 - 8.4 Hz, according to IEC/EN 61131-2, Vibrations
Drop and topple
50 mm Drop height, Drop to IEC/EN 60068-2-31
Height of fall (IEC/EN 60068-2-32) - max
0.3 m
Mounting position
As required
Shock resistance
15 g, Mechanical, according to IEC/EN 60068-2-27, Half-sinusoidal shock 11 ms, 9 Impacts
Climatic environmental conditions
Air pressure
795 - 1080 hPa (operation)
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
55 °C
Ambient storage temperature - min
-40 °C
Ambient storage temperature - max
70 °C
Climatic proofing
Damp heat, constant, to IEC 60068-2-3
Dry heat to IEC 60068-2-2
Dry heat to IEC 60068-2-2
Environmental conditions
Condensation: prevent with appropriate measures
Operating temperature - min
-25 °C
Operating temperature - max
55 °C
Relative humidity
5 - 95 % (non-condensing, IEC/EN 60068-2-30)
Electro magnetic compatibility
Air discharge
8 kV, according to IEC 61131-2, level 3, ESD
Burst impulse
2 kV, Supply cable, according to IEC/EN 61131-2, Level 3
1 kV, SmartWire-DT cable, according to IEC/EN 61131-2, Level 3
1 kV, SmartWire-DT cable, according to IEC/EN 61131-2, Level 3
Contact discharge
4 kV, according to IEC/EN 61131-2, Level 2, ESD
Electromagnetic fields
3 V/m at 1.4 - 2 GHz (according to IEC/EN 61131-2:2008)
1 V/m at 2.0 - 2.7 GHz (according to IEC/EN 61131-2:2008)
10 V/m at 80 - 1000 MHz (according to IEC/EN 61131-2:2008)
1 V/m at 2.0 - 2.7 GHz (according to IEC/EN 61131-2:2008)
10 V/m at 80 - 1000 MHz (according to IEC/EN 61131-2:2008)
Radiated RFI
10 V (IEC/EN 61131-2:2008, Level 3)
Radio interference class
Class A (EN 55011)
Surge rating
0.5 kV, Supply cables/CAN/DP bus cable, Surge power cables, Surge (IEC/EN 61131-2:2008, Level 1), EMC
Voltage dips
≤ 10 ms, Bridging voltage dips
Electrical rating
Inrush current
12.5 A (for 6 ms)
Power loss
Normally 2.7 W
Rated control supply voltage
24 V DC (UPOW, -15 %/+20 %)
24 V DC (UAUX, -15 %/+20 %)
24 V DC (UAUX, -15 %/+20 %)
Rated operational current (Ie) - max
0.7 A
Rated operational voltage
Typically UAUX -0.2 V (for 24 V DC slaves)
14.5 V (± 3 % - SmartWire-DT)
14.5 V (± 3 % - SmartWire-DT)
Short-circuit protection
Yes, Short-circuit rating, SmartWire-DT supply voltage
No, external fuse FAZ Z3, Supply voltage UAux
No, external fuse FAZ Z3, Supply voltage UAux
Supply current
0.7 A, Imax, SmartWire-DT supply
3 A, Imax, Supply voltage UAux
3 A, Imax, Supply voltage UAux
Supply voltage at AC, 50 Hz - min
0 VAC
Supply voltage at AC, 50 Hz - max
0 VAC
Supply voltage at DC - min
20.4 VDC
Supply voltage at DC - max
28.8 VDC
Communication
Connection
2 x SmartWire-DT blade terminal SWD4-8MF2
Connection to SmartWire-DT
Yes
Connection type
SWD: 2 x plug, 8-pole
Push in terminals, Supply voltage
Push in terminals, Supply voltage
LED indicator
Status indication of Supply voltage: LED
Protocol
Other bus systems
Safety
Explosion safety category for dust
None
Explosion safety category for gas
None
Potential isolation
Between UPow and 15 V SmartWire-DT supply voltage: yes
Protection against polarity reversal
Yes
Yes, for supply voltage (Siemens MPI optional)
Yes, for supply voltage (Siemens MPI optional)
Design verification
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
2.7 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CA 50 Hz (EF007532) | 0 V |
| Tension d'alimentation CA 60 Hz (EF007533) | 0 V |
| Tension d'alimentation CC (EF007534) | 20.4 V |
| Type de tension d'alimentation (EF002991) | DC |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 1 |
| Avec interface optique (EF003028) | false |
| supporte le protocole pour EtherCAT (EF017564) | false |
| Protocole pris en charge pour TCP/IP (EF003050) | false |
| Protocole pris en charge pour PROFIBUS (EF003052) | false |
| Protocole pris en charge pour CAN (EF003053) | false |
| Protocole pris en charge pour INTERBUS (EF003054) | false |
| Protocole pris en charge pour ASI (EF003051) | false |
| Protocole pris en charge pour KNX (EF003055) | false |
| Protocole pris en charge pour Modbus (EF003057) | false |
| Protocole pris en charge pour Data-Highway (EF003058) | false |
| Protocole pris en charge pour DeviceNet (EF003059) | false |
| Protocole pris en charge pour SUCONET (EF003060) | false |
| Protocole pris en charge pour LON (EF003017) | false |
| Protocole pris en charge pour PROFINET IO (EF007525) | false |
| Protocole pris en charge pour PROFINET CBA (EF007524) | false |
| Protocole pris en charge pour SERCOS (EF006657) | false |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | false |
| Protocole pris en charge pour EtherNet/IP (EF007521) | false |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | false |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | false |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | false |
| Protocole pris en charge pour PROFIsafe (EF007526) | false |
| Protocole pris en charge pour SafetyBUS p (EF007527) | false |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | true |
| Standard radio Bluetooth (EF007178) | false |
| Standard radio WLAN 802.11 (EF007179) | false |
| Standard radio GPRS (EF008523) | false |
| Standard radio GSM (EF008524) | false |
| Standard radio UMTS (EF008525) | false |
| Composants système (EF004118) | true |
| Classe de protection (IP) (EF005474) | IP20 |
| Finition du raccordement électrique (EF003961) | Flat plug-in connection |
| Avec séparation de potentiel (EF003272) | true |
| Avec module d'alimentation (EF003993) | true |
| Adapté en tant que module de segment (EF004104) | true |
| Module de distance (EF006653) | false |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | true |
| Diagnostic de bus possible (EF003989) | false |
| Montage possible sur barres profilées (EF003972) | true |
| Montage mural/direct possible (EF007020) | true |
| Encastrement frontal possible (EF007016) | false |
| Montage sur rack possible (EF007018) | false |
| Adapté aux fonctions de sécurité (EF001597) | false |
| SIL conformément à IEC 61508 (EF009889) | None |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | None |
| Matériel associé (Ex ia) (EF004141) | false |
| Matériel associé (Ex ib) (EF004142) | false |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | None |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | None |
| certifié pour zone à risque UL classe I (EF017622) | false |
| certifié pour zone à risque UL classe II (EF017625) | false |
| certifié pour zone à risque UL classe III (EF017627) | false |
| certifié pour zone à risque UL division 1 (EF017628) | false |
| certifié pour zone à risque UL division 2 (EF017629) | false |
| certifié pour zone à risque UL groupe A (acétylène) (EF017632) | false |
| certifié pour zone à risque UL groupe B (hydrogène) (EF017633) | false |
| certifié pour zone à risque UL groupe C (éthylène) (EF017635) | false |
| certifié pour zone à risque UL groupe D (propane) (EF017636) | false |
| certifié pour zone à risque UL groupe E (poussière de métal) (EF017637) | false |
| certifié pour zone à risque UL groupe F (poussière carbonée) (EF017638) | false |
| certifié pour zone à risque UL groupe G (poussière non conductrice) (EF017639) | false |
| Largeur (EF000008) | 35 mm |
| Hauteur (EF000040) | 90 mm |
| Profondeur (EF000049) | 125 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF EATON PRODUCT CATALOGUE SMART WIRE EN.pdf | 26 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| EU5C-SWD-PF2-1 Y7-116380 116380 ES_116307.pdf | 1 Mbytes |
|
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
