> EATON - MOELLER>Sectionneurs et commutateurs à cames>S-SOND-KMS(*)-T0 231957 Y7-231957 ELECTRIC Dispositif de commande par clé, serrure selon indications c..
Produit précédent Produit suivant

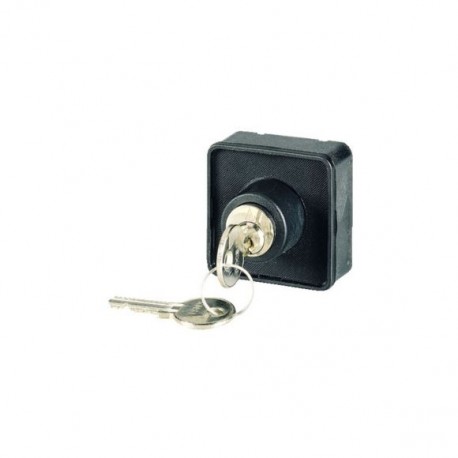

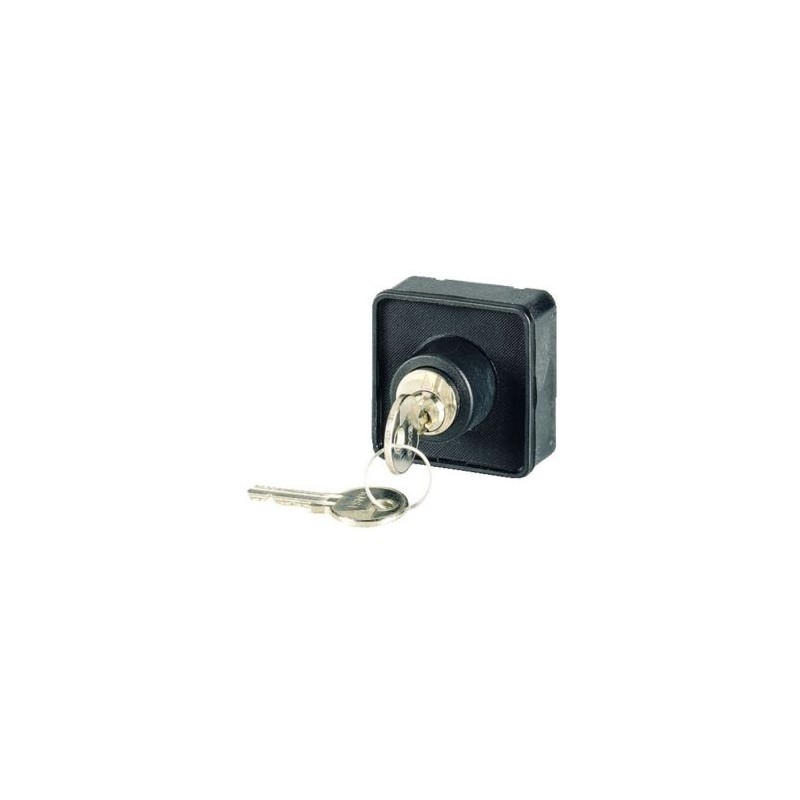

S-SOND-KMS(*)-T0 231957 Y7-231957 EATON ELECTRIC Dispositif de commande par clé, serrure selon indications c.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

S-SOND-KMS(*)-T0 231957 Y7-231957 EATON ELECTRIC Dispositif de commande par clé, serrure selon indications c..

S-SOND-KMS(*)-T0

231957

Y7-231957

EATON-MOELLER

Dispositif de commande par clé, serrure selon indications client

Serrure spéciale; Pour T0

Plus de détails


Appareillage industriel basse tension > Accessoires pour connectique basse tension

Sectionneurs et commutateurs à cames

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est restreint. S'il vous plaît demandez-nous un devis pour vérifier s'il y a des unités disponibles ou vous offrir un produit de remplacement.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Dispositif de commande par clé, serrure selon indications client
Équipements complémentaires pour commutateur à cames T/interrupteur-sectionneur P selon IEC/EN60947-3, formes générales : boîtier à monter en saillie à matière isolante, montage encastré, montage encastré avec fixation centrale, montage encastré avec fixation par l'arrière montage encastré en tableau de distribution IVS. Les commutateurs à cames T sont des appareils performants, compacts et résistants utilisés dans l’industrie, les petites entreprises et la gestion technique des bâtiments. Une multitude de schémas standards sont disponibles. Des schémas sur mesure peuvent être réalisés. Les possibilités sont quasi illimitées dans ce domaine. Les nombreux accessoires qui accompagnent la gamme permettent d’élargir l’éventail des applications.

Gamme de livraison

Fonction de base
Dispositifs de verrouillage
Fonction
dispositif de commande par clé par clé
Serrures à combinaison unique KMS 2 à 10 et KMS 201 à 400
Non utilisable dans des installations avec serrures à combinaisons multiples
La clé remplace la poignée rotative - pas de commutation possible sans clé.
L'indicateur de position se trouve sur la serrure.
Utilisation avec
T0-1…/E - T0-6.../E
T0-1…/Z - T0-6.../Z
T0-1…/I1 - T0-4.../I1
T3-1…/E - T3-5.../E
T3-1…/Z - T3-5.../Z
T3-1…/I2 - T3-4.../I2
P1-…/E, …/I2, …/Z
Utilisation pour
Possibilité d'utiliser les commutateurs ci-contre ayant un plastron FS908 comme interrupteurs généraux :
T0-1… à T0-6.../E
T0-1… à T0-6.../Z
T0-1… à T0-4.../I1
T3-1… à T3-5.../E
T3-1… à T3-5.../Z
T3-1… à T3-4.../I2
P1-…/E, …/I2, …/Z
Information sur les éléments compris dans la fourniture
Avec 2 clés
Positions de retrait de la clé
Positions de retrait de la clé à programmer par l‘utilisateur
Degré de protection
Face avant IP53
Remarques
En cas de montage ultérieur, utiliser le plastron du commutateur à cames existant.
Délai d’approvisionnement < 11 semaines à compter de la réception de la commande en usine
clé￫#231973
Il est cependant possible de redéfinir les positions de retrait de la clé au moyen de roues de blocage « VR-T0 ».
Possibilité de retrait de la clé uniquement en position 0 en cas de commande d'un commutateur à cames T avec plastron FS908.

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+50 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Sans objet.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Accessoires pour connectique basse tension (EC002498)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Composant pour technologie de coupure basse tension / Composant pour technique de commutation basse tension (accessoires) (ecl@ss13-27-37-13-92 [AKN570018])
type d'accessoire/pièce détachée
commande par clé
accessoire
oui
pièce détachée
non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
S-SOND-KMS(*)-T0 Y7-231957 231957 FR_231957.pdf 109 Kbytes S-SOND-KMS(*)-T0 Y7-231957 231957 FR_231957.pdf
