> EATON - MOELLER>Disjoncteurs automatiques à châssis ouvert >IZMX-ST48DC 123656 0004357371 ELECTRIC Déclencheur à émission de tension 48 VDC
Produit précédent Produit suivant

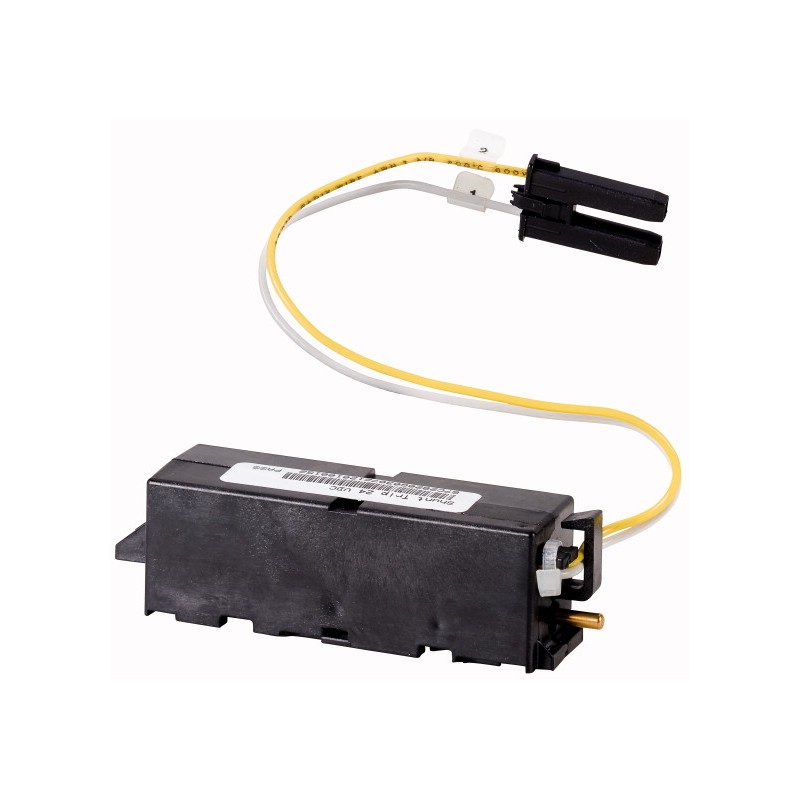

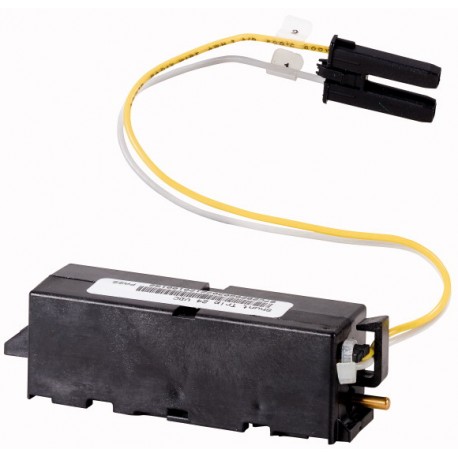

IZMX-ST48DC 123656 0004357371 EATON ELECTRIC Déclencheur à émission de tension 48 VDC Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

IZMX-ST48DC 123656 0004357371 EATON ELECTRIC Déclencheur à émission de tension 48 VDC

IZMX-ST48DC

123656

0004357371

EATON-MOELLER

Déclencheur à émission de tension 48 VDC

IZMX-ST48DC

Convient pour l’arrêt à distance, peut être combiné avec un déclencheur de sous-tension

Plus de détails


Appareillage industriel basse tension > Bobine à émission

Disjoncteurs automatiques à châssis ouvert

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Déclencheur à émission de tension 48 VDC
Pour l'ouverture à distance, combinable seulement avec un déclencheur à manque de tension

Gamme de livraison

Gamme
Equipements complémentaires
Equipements complémentaires
Commande à distance
Equipements complémentaires
Déclencheur à émission de tension
Possibilité de combinaison avec un déclencheur à manque de tension ou un deuxième déclencheur à émission de tension.
Fréquence de manœuvres max. [Enclenchements/minute]
3
limitation à 3/minute selon le courant d'appel élevé dans l’espace des 35 ms
Attention ! Tenir compte de la f'réquence de commutation = 60/h
Tension assignée de commande [Us]
48 V DC V
Plage de fonctionnement [x US]
0,7 - 1,1 Facteur
Courant de maintien max. [In]
0.089 A
Courant d'appel max. (35 ms) [In]
10 A
Consommation au maintien max. [AC/DC]
5 VA/W
Consommation à l'appel max. (35 ms) [AC/DC]
530 VA/W
Temps de fonctionnement total du disjoncteur [@ US=100%]
22 ms
Utilisation avec
IZMX16..., IZMX40...
INX16..., INX40...
Remarques
En cas d'équipement ultérieur, un bloc de connexion pour lignes de commande supplémentaire est requis.
Pour disjoncteur fixe ￫ #156593 et disjoncteur débrochable ￫ #156590
Remarques

Convient à une commande continue (FM 100 %)

Vérification de la conception selon IEC/EN 61439

Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C

Caractéristiques techniques ETIM 7.0

Commutateurs basse tension (EG000017) / Bobine à émission (EC001023)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Déclencheur à émission de courant ([email protected] [AKF016013])
tension d'alimentation de courant nominal Us à CA 50 Hz
0 - 0 V
tension d'alimentation de courant nominal Us à CA 60 Hz
0 - 0 V
tension d'alimentation de courant nominal Us CC
48 - 48 V
type de tension d'actionnement
DC
valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé
0 A
valeur finale plage de réglage d'un déclencheur de court-circuit non retardé
0 A
finition du raccordement électrique
raccordement par fiche plate
nombre de contacts en tant que contacts à fermeture
0
nombre de contacts en tant que contacts à ouverture
0
nombre de contacts en tant qu'inverseurs
0
adapté à un disjoncteur
oui
adapté à un commutateur
oui
adapté à un commutateur de protection de moteur
non
adapté à un relais de surcharge
non

ETIM for 123656 Appareillage industriel basse tension (EC001023)
Caractéristique Valeur
Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) 0 V
Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) 0 V
Tension d'alimentation de courant nominal CC (EF003980) 48 V
Type de tension d'actionnement (EF008242) DC
Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé (EF008187) 0 A
Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé (EF008188) 0 A
Puissance absorbée (EF000346) 5 W
Finition du raccordement électrique (EF003961) Flat plug-in connection
Nombre de contacts en tant que contacts à fermeture (EF008256) 0
Nombre de contacts en tant que contacts à ouverture (EF008255) 0
Nombre de contacts en tant qu'inverseurs (EF008257) 0
Adapté à un disjoncteur (EF005863) true
Adapté à un commutateur (EF001543) true
Adapté à un commutateur de protection de moteur (EF005826) false
Adapté à un relais de surcharge (EF001545) false

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
IZMX-ST48DC 0004357371 123656 FR_123656.pdf 169 Kbytes IZMX-ST48DC 0004357371 123656 FR_123656.pdf
