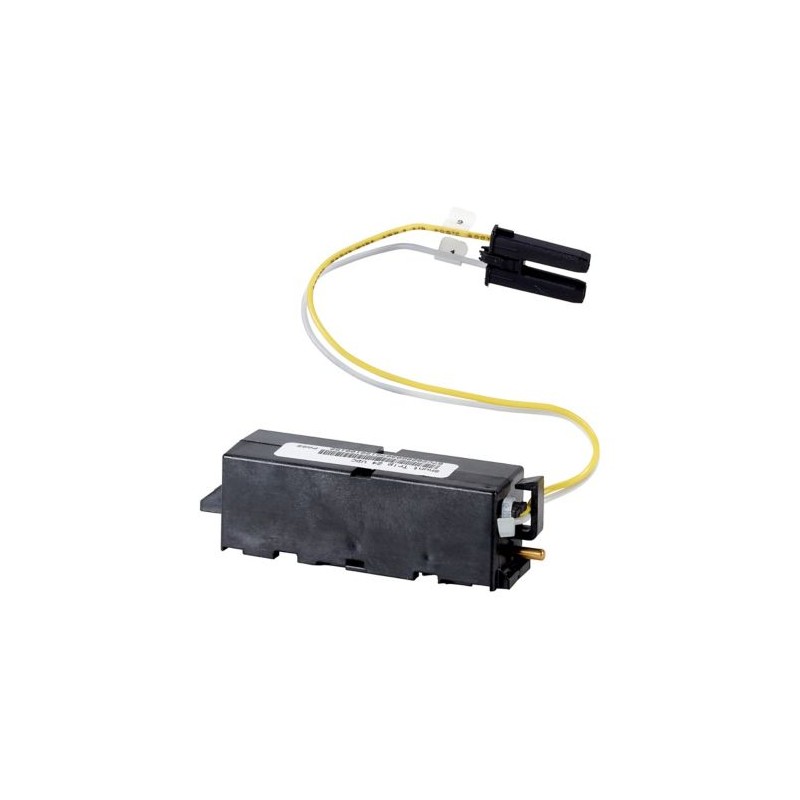

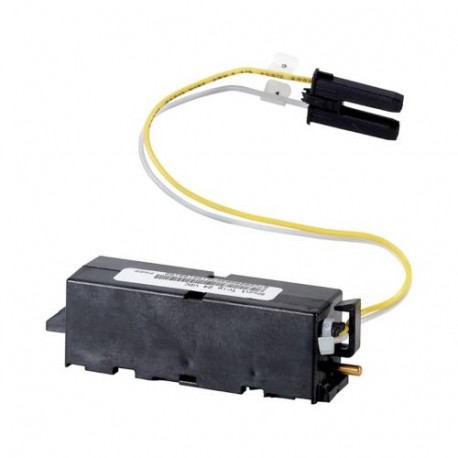

+IZMX-ST230AD 123729 EATON MOELLER Déclencheur à émission de tension 220-240 VAC/DC Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

+IZMX-ST230AD 123729 EATON MOELLER Déclencheur à émission de tension 220-240 VAC/DC

+IZMX-ST230AD

123729

EATON - MOELLER

Déclencheur à émission de tension 220-240 VAC/DC

Plus de détails


Disjoncteurs Electrique

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

* Cet article est obsolète. S'il vous plaît demandez-nous un devis pour vérifier s'il y a des unités disponibles ou vous offrir un produit de remplacement.

Produits connexes

En savoir plus



Gamme de livraison
Gamme
  Equipements complémentaires
Equipements complémentaires
  Commande à distance
Equipements complémentaires
  Déclencheur à émission de tension

  Possibilité de combinaison avec un déclencheur à manque de tension ou un deuxième déclencheur à émission de tension.
Fréquence de manœuvres max.
Enclenchements/minute 3

  limitation à 3/minute selon le courant d'appel élevé dans l’espace des 35 ms
Attention ! Tenir compte de la f'réquence de commutation = 60/h
Tension assignée de commande
UsV208 - 240 V AC 50/60 Hz
208 - 250 V DC
Plage de fonctionnement
x USFacteur0,7 - 1,1
Courant de maintien max.
InA 0.034
Courant d'appel max. (35 ms)
InA 3.01
Consommation au maintien max.
AC/DCVA/W9
Consommation à l'appel max. (35 ms)
AC/DCVA/W500
Temps de fonctionnement total du disjoncteur
@ US=100%ms22
Utilisation avec
  IZMX16..., IZMX40...
INX16..., INX40...
Remarques

Convient à une commande continue (FM 100 %)

Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception

Température d’emploi min.
 °C-25
Température d’emploi max.
 °C70
Caractéristiques techniques ETIM 6.0
tension d'alimentation de courant nominal Us à CA 50 Hz
 V208 - 240
tension d'alimentation de courant nominal Us à CA 60 Hz
 V208 - 240
tension d'alimentation de courant nominal Us CC
 V220 - 250
type de tension d'actionnement
  CA/CC
valeur initiale de la plage de réglage d'un déclencheur de court-circuit non retardé
 A0
valeur finale de la plage de réglage d'un déclencheur de court-circuit non retardé
 A0
finition du raccordement électrique
  raccordement par fiche plate
nombre de contacts en tant que contacts à fermeture
  0
nombre de contacts en tant que contacts à ouverture
  0
nombre de contacts en tant qu'inverseurs
  0
adapté à un disjoncteur
  oui
adapté à un commutateur
  oui
adapté à un commutateur de protection de moteur
  non
adapté à un relais de surcharge
  non

Datasheet - PDF
