> EATON - MOELLER>+IZMX-STS24DC 123731 ELECTRIC Déclencheur à émission de tension (2) 24VDC
Produit précédent Produit suivant

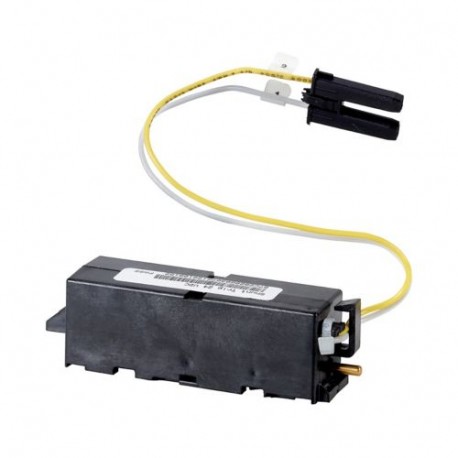

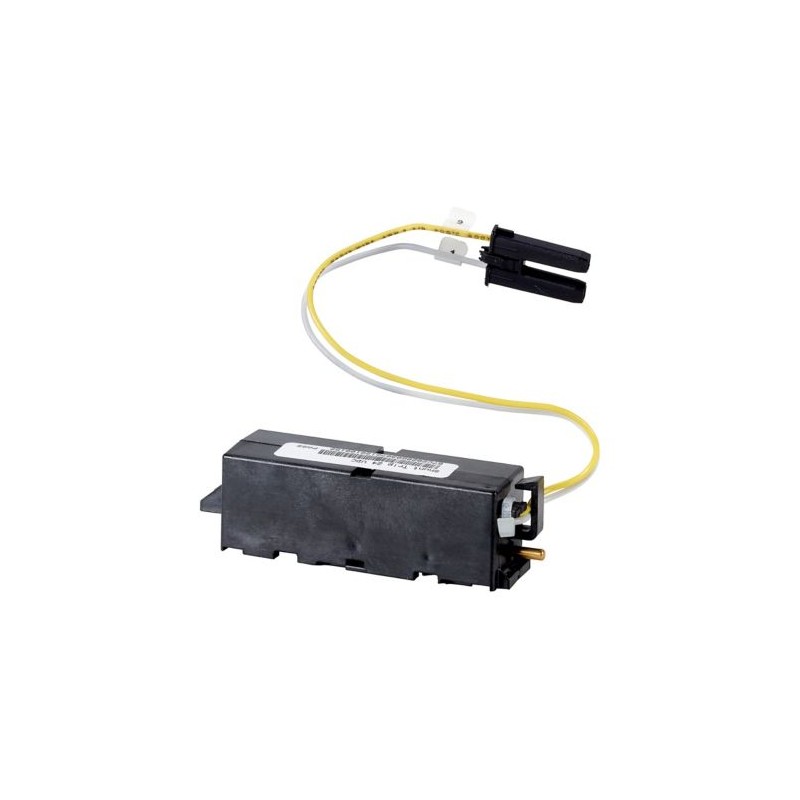

+IZMX-STS24DC 123731 EATON ELECTRIC Déclencheur à émission de tension (2) 24VDC Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

+IZMX-STS24DC 123731 EATON ELECTRIC Déclencheur à émission de tension (2) 24VDC

+IZMX-STS24DC

123731

EATON-MOELLER

Déclencheur à émission de tension;(2) 24VDC

Convient pour l’arrêt à distance, ne peut pas être combiné avec un déclencheur de sous-tension

Plus de détails


Appareillage industriel basse tension > Bobine à émission

Home > EATON - MOELLER

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series IZMX/INX shunt release
Catalog Number
123731
Model Code
+IZMX-STS24DC
EAN
4015081213368
Product Length/Depth
150 mm
Product Height
100 mm
Product Width
100 mm
Product Weight
0.113 kg
Compliances
RoHS conform

Delivery program

Type
Accessory
Accessory/spare part type
Remote switching

Technical data - electrical

Voltage type
DC
Control voltage operating range
0.7 - 1.1 x Us
24 V DC
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at DC - min
24 V
Rated control supply voltage (Us) at DC - max
24 V
Current rating - max
0.18 A (maximum holding current)
Rated operational current
0.18 A (maximum holding current)
Adjustment range undelayed short-circuit release (end value) - max
0 A
Power consumption
5 VA/W AC/DC
Pick-up power consumption at 35 ms - max
500 VA/W
Circuit breaker total switching time
22 ms (Us = 100%)
Initial value of the undelayed short-circuit release - min
0 A

Technical data - mechanical

Number of actuation per minute - max
3
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
0
Number of contacts (normally open contacts)
0

Design verification as per IEC/EN 61439 - technical data

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C

Additional information

Special features
Suitable for
Off-load switch
Power circuit breaker
Used with
INX16..., INX40...
IZMX16..., IZMX40...

ETIM for 123731 Appareillage industriel basse tension (EC001023)
Caractéristique Valeur
Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) 0 V
Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) 0 V
Tension d'alimentation de courant nominal CC (EF003980) 24 V
Type de tension d'actionnement (EF008242) CC
Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé (EF008187) 0 A
Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé (EF008188) 0 A
Puissance absorbée (EF000346) 5 W
Finition du raccordement électrique (EF003961) Raccordement par fiche plate
Nombre de contacts en tant que contacts à fermeture (EF008256) 0
Nombre de contacts en tant que contacts à ouverture (EF008255) 0
Nombre de contacts en tant qu'inverseurs (EF008257) 0
Adapté à un disjoncteur (EF005863) Oui
Adapté à un commutateur (EF001543) Oui
Adapté à un commutateur de protection de moteur (EF005826) Non
Adapté à un relais de surcharge (EF001545) Non

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
+IZMX-STS24DC 123731 123731_FR.pdf 170 Kbytes +IZMX-STS24DC 123731 123731_FR.pdf
