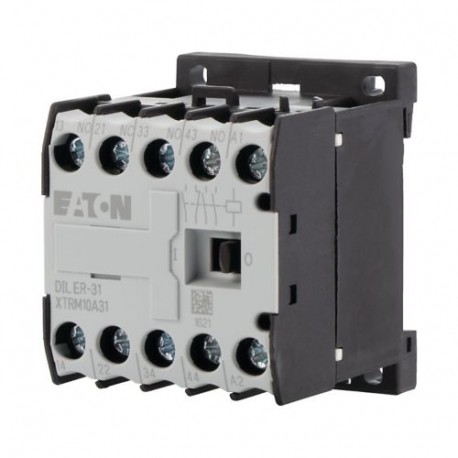

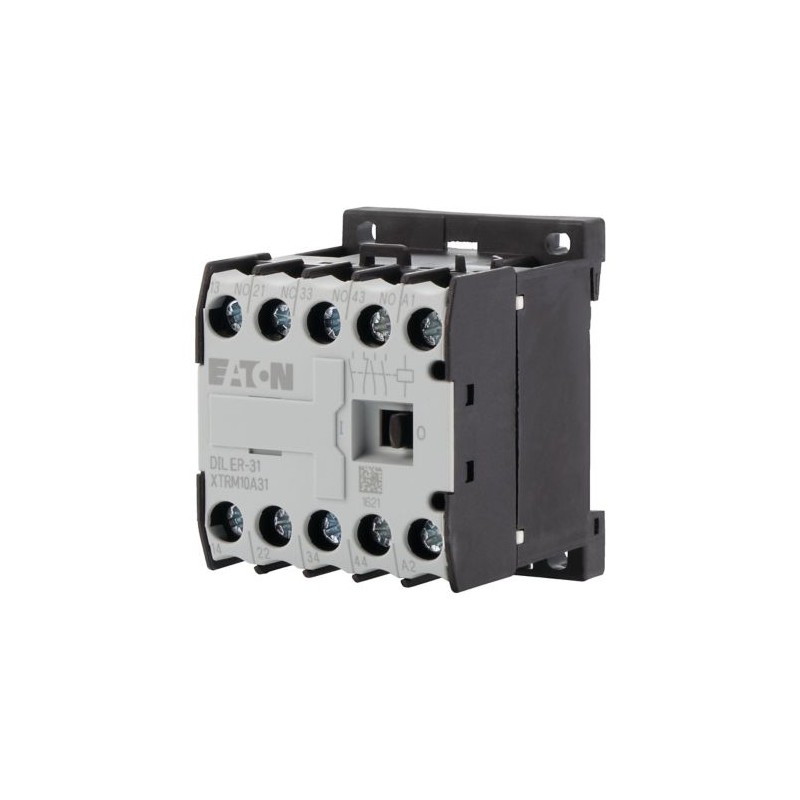

DILER-31(115V60HZ) 010204 EATON ELECTRIC Contacteur auxiliaire, 3F+1O, AC Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

DILER-31(115V60HZ) 010204 EATON ELECTRIC Contacteur auxiliaire, 3F+1O, AC

DILER-31(115V60HZ)

010204

EATON-MOELLER

Contacteur auxiliaire, 3F+1O, AC

Raccordement vissé mini-contacteur auxiliaire 3 NO + 1 NF 115 V 60 Hz

DILER-31(115V60HZ) - Contacteur auxiliaire, 3F+1O, AC

Relais contacteur, Gamme de produits : Mini-contacteurs DILER, Application : Relais contacteurs, Description : avec contacts opposés verrouillés, Technique de raccordement : Bornes à vis, Courant nominal de fonctionnement Courant thermique conventionnel à l’air libre, 1 pôle ouvert à 50 °C : Ith =Ie= 10 A, Courant nominal de fonctionnement AC-15 220 V 230 V 240 V : Ie= 6 A, 380 V 400 V 415 V : Ie= 3 A, Contacts N/O = Normalement ouvert : 3 N/O, Contacts N/C = Normalement fermé : 1 NC, Numéro de code et version de la combinaison Numéro distinctif : 31E, À utiliser avec : ... DILE, Tension d’actionnement : 115V 60 Hz, Tension AC/DC : Fonctionnement AC, Degré de protection : IP20 , Instructions : Numéros de contact selon EN 50011, Marquages des bornes de bobine selon EN 50005, Normes : IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA

Plus de détails


Appareillage industriel basse tension > Contacteur auxiliaire, relais

Contacteurs jusqu'à 170A

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Contacteur de relais, 115V 60 Hz, N/O = Normalement ouvert: 3 N/O, N/C = Normalement fermé: 1 NC, bornes à Vis, AC opération
Le contacteur de relais de, gamme de Produit: DILER Mini-contacteurs, Application: Contacteur de relais, de Description: avec contrefil adverse contacts, technique de Connexion: bornes à Vis courant assigné Nominal Conventionnel à l'air libre courant thermique, 1 pôle Ouvert à 50 °C: Ith =Ie= 10 A, courant assigné Nominal AC-15 220 V 230 V 240 V: Ie= 6, 380 V 400 V 415 V: Ie= 3 A, Contacts N/O = Normalement ouvert: 3 N/O, Contacts N/C = Normalement fermé: 1 NC, numéro de Code et la version de la combinaison numéro Distinctif: 31E, Pour une utilisation avec: ...DILE, l'Actionnement de tension: 115 V 60 Hz, Tension AC/DC: AC opération, Degré de Protection: IP20, Instructions: numéros de Contact pour EN 50011, Bobine terminal des marquages EN 50005, Normes: IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA

Programme de livraison

La gamme de produits
DILER Mini-contacteurs
Application
Le contacteur de relais de
Description
avec contrefil adverse contacts
Technique de connexion
Bornes à vis
Courant assigné nominal
Conventionnel à l'air libre courant thermique, 1 pôleOuvertà 50 °C [Ith=Jee]
10 Un
AC-15220 V 230 V 240 V [Ie]
6 Un
AC-15380 V 400 V 415 V [Ie]
3 Un
Contacts
N/O = Normalement ouvert
3 N/O
N/C = Normalement fermé
1 NC
Contact séquence
210S012
Numéro de Code et la version de la combinaison
Numéro distinctif
31E
Pour une utilisation avec
...DILE
L'actionnement de la tension
115V 60 Hz
Tension AC/DC
AC opération
Instructions
Les numéros de Contact pour EN 50011
Bobine terminal des marquages EN 50005

Données techniques

Général
Normes
IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA
La durée de vie, mécaniqueCA exploité [Opérations]
10 x 10Six
Fréquence de fonctionnement Maximum de [Opérations/h]
Neuf mille
Climatiques de vérification linguistique
La chaleur humide constante, CEI 60068-2-78
La chaleur humide, cyclique, à IEC 60068-2-30
Température ambianteOuvert
-25 - +50 °C
Température ambianteClos
- 25 - 40 °C
Position de montagePosition de montage
Comme requis, sauf à la verticale avec les bornes A1/A2 en bas
Position de montagePosition de montage
230K003
Mécanique résistance aux chocs (IEC/EN 60068-2-27)Demi-sinusoïdale de choc, 10 msUnité de base avec module contact auxiliaireN/O contact
10 g
Mécanique résistance aux chocs (IEC/EN 60068-2-27)Demi-sinusoïdale de choc, 10 msUnité de base avec module contact auxiliaireN/C contact
8 g
Degré de Protection
IP20
Protection contre le contact direct lors de l'actionnement de l'avant (EN 50274)
Doigts et le dos de la main la preuve
Altitude
Max. 2000 m
PoidsCA exploité
0,17 kg
Terminal capacitésBornes à visSolide
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDeux
Terminal capacitésBornes à visFlexible avec embout
1 x (0.75 - 1.5)
2 x (0.75 - 1.5) mmDeux
Terminal capacitésBornes à visMonobrin ou multibrin
18 - 14
1 x (18 - 14)
2 x (18 - 14) AWG
Terminal capacitésBornes à visDénudage des conducteurs
8 mm
Terminal capacitésBornes à visVis de borne
M3.5
Terminal capacitésBornes à visCruciforme pozidriv tournevis
2 Taille
Terminal capacitésBornes à visTournevis Standard
0,8 x 5.5
1 x 6 mm
Terminal capacitésBornes à visMax. couple de serrage
1.2 Nm
Contacts
Interloqué adverse contacts à ZH 1/457, y compris le contact auxiliaire du module
Oui
Nominale de tenue aux impulsions de tension [Uimp]
6000 V AC
Catégorie de surtension/degré de pollution
III/3
Tension d'isolement nominale [Uj']
690 V AC
Tension nominale d'utilisation [Ue]
600 V AC
Isolation de sécurité à la norme EN 61140entre bobine et contacts auxiliaires
300 V AC
Isolation de sécurité à la norme EN 61140entre les contacts auxiliaires
300 V AC
Courant assigné nominalConventionnel à l'air libre courant thermique, 1 pôleOuvertà 50 °C [Ith=Jee]
10 Un
Courant assigné nominalAC-15220 V 230 V 240 V [Ie]
6 Un
Courant assigné nominalAC-15380 V 400 V 415 V [Ie]
3 Un
Courant assigné nominalAC-15500 V [Ie]
1,5 A
Courant assigné nominalCourant DCNotes
-Commutateur de mise sous et hors tension des conditions basées sur DC-13, constantes de temps spécifié.
Courant assigné nominalCourant DCDC L/R ≦ 15 msLes Contacts en série:1 [24 V]
2,5 A
Courant assigné nominalCourant DCDC L/R ≦ 15 msLes Contacts en série:2 [60 V]
2,5 A
Courant assigné nominalCourant DCDC L/R ≦ 15 msLes Contacts en série:3 [110 V]
1,5 A
Courant assigné nominalCourant DCDC L/R ≦ 15 msLes Contacts en série:3 [220 V]
0,5 A
Courant assigné nominalCircuit de contrôle de la fiabilité [taux d'Échec]
<10-8, < un échec à 100 millions d'opérations
(à Ue= 24 V DC, Umin= 17 V, Imin= 5.4 mA) λ
Court-circuit sans soudureMaximum de protection contre les surintensités appareil220 V 230 V 240 V
4 PKZM0
Court-circuit sans soudureMaximum de protection contre les surintensités appareil380 V 400 V 415 V
4 PKZM0
Court-circuit sans soudureProtection de court-circuit maximum de fusible500 V
6 A gG/gL
Court-circuit sans soudureProtection de court-circuit maximum de fusible500 V
10 rapide
Actuel de la perte de chaleur, jethCA exploité
1.1 W
Systèmes d'aimant
Tolérance de tensionCA exploitéSeule la tension de la bobine de 50 Hz et bi-tension bobine de 50 Hz, 60 Hz [Pick-up]
0.8 - 1.1 x Uc
Tolérance de tensionCA exploitéDouble-bobine de fréquence 50/60 Hz [Pick-up]
0.85 - 1.1 x Uc
La consommation d'énergieAC opérationSeule la tension de la bobine 60 Hz [Pick-up]
25 VA
La consommation d'énergieAC opérationSeule la tension de la bobine 60 Hz [Scellement]
4.6 VA
La consommation d'énergieAC opérationSeule la tension de la bobine 60 Hz [Scellement]
1,8 W
facteur de service
100 % DF
Le temps de passage à 100 % US(valeur recommandée)CA exploité la fermeture de retard
14 - 21 ms
Le temps de passage à 100 % US(valeur recommandée)CA exploités N/O contact d'ouverture de retard
8 - 18 ms
Le temps de passage à 100 % US(valeur recommandée)CA exploité Avec contact auxiliaire module Max. la fermeture de retard
45 ms
La cote de données pour les types approuvés
Contacts auxiliairesPilote DevoirCA exploité
A600
Contacts auxiliairesPilote DevoirDC exploité
P300
Contacts auxiliairesUsage GénéralCA
600 V
Contacts auxiliairesUsage GénéralCA
10 Un
Contacts auxiliairesUsage GénéralDC
250 V
Contacts auxiliairesUsage GénéralDC
0,5 A

La vérification de la conception selon les normes EN/IEC 61439

Données techniques pour la vérification de la conception
Courant assigné nominal pour la dissipation de la chaleur [In]
6 Un
La dissipation de la chaleur par pôle, actuel-dépendante [Pvid]
0,4 W
L'équipement de dissipation de la chaleur, le courant dépendant [Pvid]
0 W
Statique de la dissipation de la chaleur, non-actuel-dépendante [Pvs]
1,8 W
La dissipation de la chaleur de la capacité [Pdiss]
0 W
Température ambiante de fonctionnement min.
-25 °C
Température ambiante de fonctionnement max.
+50 °C
EN/IEC 61439 de vérification de la conception
10.2 Résistance des matériaux et de pièces10.2.2 la résistance à la Corrosion
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.3.1 la Vérification de la stabilité thermique de l'enclos
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.3.2 Vérification de la résistance des matériaux isolants à la chaleur normale
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.3.3 Vérification de la résistance des matériaux isolants à la chaleur anormale et au feu en raison des effets électriques internes
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.4 la Résistance aux ultra-violets (UV)
Réponde à la norme.
10.2 Résistance des matériaux et de pièces10.2.5 de Levage
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.2 Résistance des matériaux et de pièces10.2.6 impact Mécanique
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.2 Résistance des matériaux et de pièces10.2.7 Inscriptions
Réponde à la norme.
10.3 Degré de protection des ASSEMBLÉES
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.4 les Dégagements d'air et de fuite
Réponde à la norme.
10.5 Protection contre les chocs électriques
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.6 l'Incorporation de dispositifs de commutation et de composants
Ne s'applique pas, étant donné que l'ensemble de l'appareillage doit être évaluée.
10.7 Interne des circuits électriques et des connexions
Le panneau est de la responsabilité du constructeur.
10.8 connexion pour les conducteurs
Le panneau est de la responsabilité du constructeur.
10.9 propriétés d'Isolation10.9.2 de fréquence de Puissance électrique de la force
Le panneau est de la responsabilité du constructeur.
10.9 propriétés d'Isolation10.9.3 de tenue aux impulsions de tension
Le panneau est de la responsabilité du constructeur.
10.9 propriétés d'Isolation10.9.4 Tests de boîtiers en matériau isolant
Le panneau est de la responsabilité du constructeur.
10.10 élévation de la Température
Le panel builder est responsable de l'augmentation de la température de calcul. Eaton fournira la chaleur dissipation de données pour les appareils.
10.11 Court-circuit
Le panneau est de la responsabilité du constructeur. Le cahier des charges pour l'appareillage doit être observée.
10.12 compatibilité Électromagnétique
Le panneau est de la responsabilité du constructeur. Le cahier des charges pour l'appareillage doit être observée.
10.13 la fonction Mécanique
L'appareil répond aux exigences, à condition que les informations contenues dans la notice d'instructions (IL) est observée.

Données techniques ETIM 7.0

Basse tension de composants industriels (EG000017) / Contacteur de relais (EC000196)
Génie électrique, automatisation, processus d'ingénierie de contrôle de Basse tension de la technologie de commutateur / Contacteur (LV) / Contacteur de relais ([email protected] [AAB716014])
Nominale de la tension d'alimentation Us AC 50HZ
0 - 0 V
Nominale de la tension d'alimentation Us AC 60HZ
115 - 115 V
Nominale de la tension d'alimentation Us au DC
0 - 0 V
Type de tension pour actionnement
CA
Fonctionnement nominal courant Ie, 400 V
3 Un
Type de connexion du circuit auxiliaire
Connexion à vis
La méthode de montage
Sur rail DIN/vis
Interface
Pas de
Nombre de contacts auxiliaires comme contact normalement fermé
Un
Nombre de contacts auxiliaires comme contact normalement ouvert
Trois
Nombre de contacts auxiliaires comme contact normalement fermé, le retard de commutation
Zero
Nombre de contacts auxiliaires comme contact normalement ouvert, conduisant
Zero
Avec l'indication de LED
Pas de
Nombre de contacts auxiliaires comme le changement de contact
Zero
Fonctionnement manuel possible
Pas de

Approbations

Les Normes De Produit
IEC/EN 60947-4-1; UL 508; CSA-C22.2 n ° 14-05; marquage CE
UL File No.
E29184
UL Catégorie Contrôle Pas.
NKCR
CSA No de dossier.
Zero douze mille cinq cent vingt huit
CSA Classe Pas.
3211-03
Amérique Du Nord Certification
Listé UL, certifié CSA
Spécialement conçu pour l'Amérique du Nord
Pas de

Caractéristiques

210O001
Accessoires
1: Suppresseur de
2: contact Auxiliaire module
Courbe caractéristique
210U001
Durée de service des composants (opérations)
Ie = courant assigné Nominal

Dimensions

210X001
DILER-...
DILER-...-G(-C)
210X002
DILER-...(-C) + ...DILE(-C)
DILER-...-G(-C) + ...DILE(-C)
210X007
2DILE-... + MVDILE + ...DILE
2DILE-...-G + MVDILE + ...DILE
210X005
2DILE-... + MVDILE
2DILE-...-G + MVDILE

ETIM for 010204 Appareillage industriel basse tension (EC000196)
Caractéristique Valeur
Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) 0 V
Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) 115 V
Tension d'alimentation de courant nominal CC (EF003980) 0 V
Type de tension d'actionnement (EF008242) AC
Courant de fonctionnement nominal (EF007679) 10 A
Courant de fonctionnement nominal, 400 V (EF001378) 3 A
Type de montage (EF000003) DIN-rail/screw
Avec affichage LED (EF005950) false
Commande manuelle (EF002978) false
Interface (EF000594) false
Nombre de contacts auxiliaires à ouverture (EF001377) 1
Nombre de contacts auxiliaires à fermeture (EF001376) 3
Nombre de contacts auxiliaires à ouverture, commutation retardée (EF007281) 0
Nombre de contacts auxiliaires à fermeture, à action avancée (EF007282) 0
Nombre de contacts auxiliaires à deux directions (EF003531) 0
Tension de fonctionnement CA 50 Hz (EF008206) 17 V
Tension de fonctionnement CA 60 Hz (EF008207) 17 V
Tension de fonctionnement CC (EF008208) 24 V
Type de tension de fonctionnement (EF005294) AC/DC
Courant de commutation assigné (EF006706) 10 A
Type de raccordement du circuit auxiliaire (EF006820) Screw connection
Largeur (EF000008) 45 mm
Hauteur (EF000040) 58 mm
Profondeur (EF000049) 52 mm

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILER-31(115V60HZ) 010204 010204_FR.pdf 435 Kbytes DILER-31(115V60HZ) 010204 010204_FR.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
