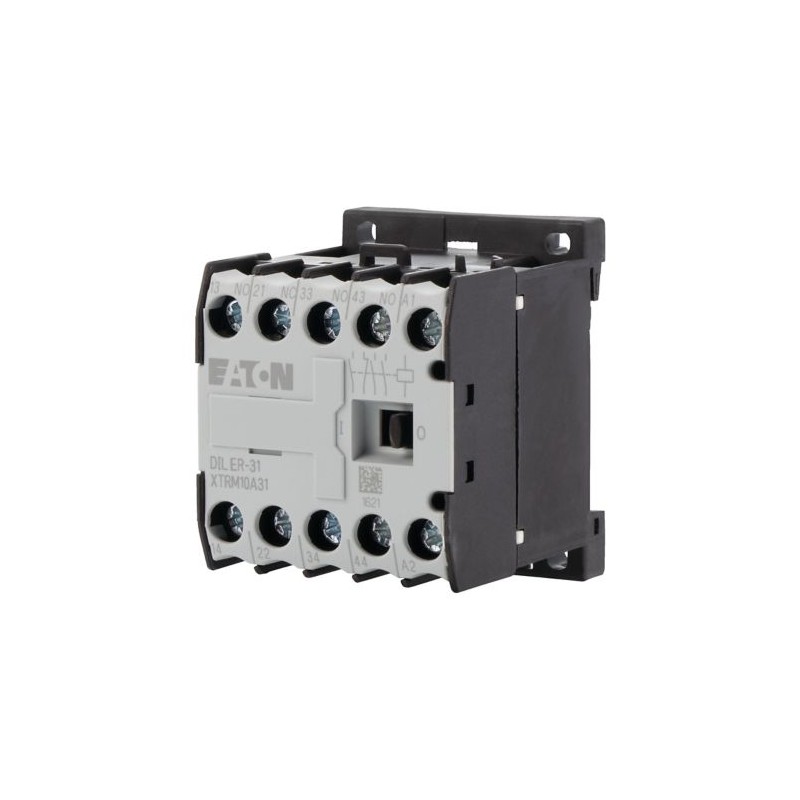

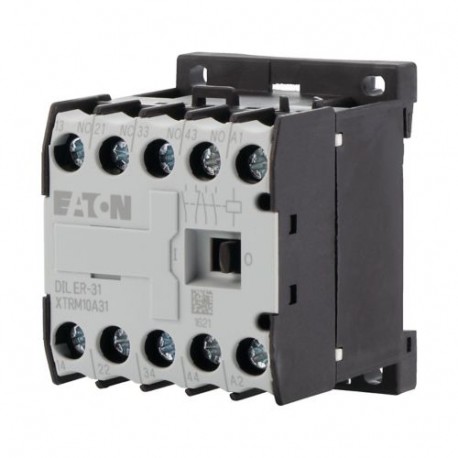

DILER-31(115V60HZ) 010204 EATON ELECTRIC Hilfsschütz, 3 Schließer + 1 Öffner, AC

DILER-31(115V60HZ)

010204

EATON-MOELLER

Hilfsschütz, 3 Schließer + 1 Öffner, AC

Hilfs-Minischütz Verschraubung 3 Schließer + 1 Öffner 115 V 60 Hz

DILER-31(115V60HZ) - Hilfsschütz, 115V 60 Hz, S = Schließer: 3 S, Ö = Öffner: 1 Ö, Schraubklemmen, Wechselstrombetätigung

Schützrelais, Lieferprogramm: DILER Mini-Schütze, Anwendung: Schützrelais, Beschreibung: mit verriegelten Gegenkontakten, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom Konventioneller thermischer Strom aus freier Luft, 1-polig Offen bei 50 °C: Ith =Ie= 10 A, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 6 A, 380 V 400 V 415 V: Ie= 3 A, Kontakte N/O = Öffner: 3 S/O, Kontakte N/C = Öffner: 1 Öffner, Kennziffer und Ausführung der Kombination Unterscheidungsnummer: 31E, zu verwenden mit: ... DILE, Betätigungsspannung: 115V 60 Hz, Spannung AC/DC: AC-Betrieb, Schutzart: IP20 , Anleitung: Kontaktnummern nach EN 50011, Kennzeichnungen der Spulenklemmen nach EN 50005, Normen: IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA

Mehr Infos


Niederspannungsschaltgeräte > Hilfsschütz, Relais

Schütze bis 170A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series DILER Control relay
Katalognummer
010204
Produkt Länge/Tiefe
52 mm
Produkthöhe
58 mm
Produktbreite
45 mm
Produktgewicht
0.17 kg
Zertifikat(e)
CE
IEC/EN 60947-4-1
EN 60947-5-1
CSA Class No.: 3211-03
CSA File No.: 012528
VDE 0660
UL File No.: E29184
UL Category Control No.: NKCR
CSA
CSA-C22.2 No. 14-05
IEC/EN 60947
UL 508
UL
EAN
4015080102045
Modellcode
DILER-31(115V60HZ)

Merkmale und Funktionen

Merkmale
Zwangsgeführte Kontakte nach EN 60947-5-1 Anhang L, einschließlich Hilfsschalterbaustein
Ausstattung:
Zwangsgeführte Kontakte

Allgemein

Anwendung
Hilfsschütze
Lebensdauer, mechanisch
10.000.000 Schaltvorgänge (AC-betätigt)
Montageart
DIN-Schiene/Schraube
Einbaulage
Nach Bedarf (außer senkrecht mit Klemmen A1/A2 unten)
Betriebsfrequenz
9000 Schaltspiele/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
DILER Mini-Schütz
Schutz
Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
Schockfestigkeit
10 g, S Hilfskontakt, Grundgerät mit Hilfsschalter-Baustein, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
8 g, Ö Hilfskontakt, Grundgerät mit Hilfsschalter-Baustein, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
Spannungsart
Wechselstrom

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
50 °C
Umgebungsbetriebstemperatur (gekapselt) – min
25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Anschlussquerschnitte

Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x (0,75 - 1,5) mm²
2 x (0,75 - 1,5) mm²
Anschlusskapazität (fest)
1 x (0,75 - 2,5) mm²
2 x (0,75 - 2,5) mm²
Anschlusskapazität (ein-/mehrdrähtig AWG)
2 x (18 - 14)
18 - 14
1 x (18 - 14)
Abisolierlänge (Hauptleiter)
8 mm
Schraubendrehergröße
0,8 x 5,5/1 x 6 mm, Anschlussschraube, Schlitzschraubendreher
2, Anschlussschraube, Pozidriv-Schraubendreher
Anzugsdrehmoment
1,2 Nm, Schraubklemmen

Bemessungswerte

Bemessungsbetriebsspannung (Ue) bei AC - max
600 V
Bemessungsisolationsspan. (Ui)
690 V
Bemessungsbetriebsstrom (Ie)
1,5 A bei 110 V, DC L/R ≤ 15 ms (mit 3 Strombahnen in Reihe)
2,5 A bei 24 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
2,5 A bei 60 V, DC L/R ≤ 15 ms (mit 2 Strombahnen in Reihe)
0,5 A bei 220 V, DC L/R ≤ 15 ms (mit 3 Strombahnen in Reihe)
10 A
Bemessungsbetriebsstrom (le) bei AC-15, 220 V, 230 V, 240 V
6 A
Bemessungsbetriebsstrom (le) bei AC-15, 380 V, 400 V, 415 V
3 A
Bemessungsbetriebsstrom (le) bei AC-15, 500 V
1.5 A
Sichere Trng
300 V AC, Zwischen Spule und Hilfskontakten, Entspricht EN 61140
300 V AC, Zwischen Hilfskontakten, Entspricht EN 61140

Kurzschlussfestigkeit

Bemessungsdaten Kurzschlussschutz
10 A flink, 500V, max. Schmelzsicherung, Kurzschlussfestigkeit ohne Verschweißen, Kontakte
Bemessungsdaten Kurzschlussschutz ohne Verschweißen
6 A gG/gL, 500 V, max. Sicherung, Schaltglieder

Schaltvermögen

Schaltvermögen (Hilfskontakte, allgemeine Anwendung)
10 A, 600 VAC, (UL/CSA)
0,5 A, 250 V DC, (UL/CSA)
Schaltvermögen (Hilfskontakte, Steuerzyklus)
A600, AC-betätigt (UL/CSA)
P300, DC-betätigt (UL/CSA)

Magnetsystem

Einschaltdauer
100%
Anzugsspannung
0,8 - 1,1 V AC x Uc (Spannungssicherheit - Einspannungsspule 50 Hz und Zweispannungsspule 50 Hz, 60 Hz)
0,85 - 1,1 V AC x Uc (Spannungssicherheit - Doppelfrequenzspule 50/60 Hz)
Leistungsaufnahme, Anzug, 60 Hz
25 VA, AC, Einzelfrequenzspule bei 60 Hz
Leistungsaufnahme, Halteleistung, 60 Hz
1,8 W, AC, Einzelfrequenzspule bei 60 Hz
4,6 VA, AC, Einzelfrequenzspule bei 60 Hz
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
115 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
115 V
Bemessungssteuerspeisespannung (Us) bei DC - min
0 V
Bemessungssteuerspeisespannung (Us) bei DC - max
0 V
Schaltzeit (AC-betätigt, Schließer, Schließzeit) - min
14 ms
Schaltzeit (AC-betätigt, Schließer, Schließzeit) - max
21 ms
Schaltzeit (AC-betätigt, Schließer, Öffnungszeit) - min
8 ms
Schaltzeit (AC-betätigt, Schließer, Öffnungszeit) - max
18 ms
Schaltzeit (AC-betätigt, Schließer, mit Hilfsschalterbaustein, Schließzeit)
45 ms

Ansprechpartner

Codenummer
31E
Kontaktzuverlässigkeit
Weniger als 2 λ, weniger als 1 Ausfall bei 100.000.000 Schaltvorgängen (bei Uₑ = 24 V DC, Umin = 17 V, Imin = 5,4 mA)
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
1
Anzahl Hilfskontakte (Schließer)
3
Anzahl der Kontakte (Öffner)
1
Anzahl der Kontakte (Schließer)
3

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0.4 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
6 A
Statische Verlustleistung, stromunabhängig PVS
1.8 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 010204 Niederspannungsschaltgeräte (EC000196)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 115 V
Bemessungssteuerspeisespannung DC (EF003980) 0 V
Spannungsart zur Betätigung (EF008242) AC
Bemessungsbetriebsstrom (EF007679) 10 A
Bemessungsbetriebsstrom Ie, 400 V (EF001378) 3 A
Montageart (EF000003) DIN-rail/screw
Mit LED-Anzeige (EF005950) false
Geeignet für Handbedienung (EF002978) false
Schnittstelle (EF000594) false
Anzahl der Hilfskontakte als Öffner (EF001377) 1
Anzahl der Hilfskontakte als Schließer (EF001376) 3
Anzahl der Hilfskontakte als Öffner, verzögert schaltend (EF007281) 0
Anzahl der Hilfskontakte als Schließer, voreilend (EF007282) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Betriebsspannung AC 50 Hz (EF008206) 17 V
Betriebsspannung AC 60 Hz (EF008207) 17 V
Betriebsspannung DC (EF008208) 24 V
Spannungsart der Betriebsspannung (EF005294) AC/DC
Bemessungsschaltstrom (EF006706) 10 A
Anschlussart Hilfsstromkreis (EF006820) Screw connection
Breite (EF000008) 45 mm
Höhe (EF000040) 58 mm
Tiefe (EF000049) 52 mm
