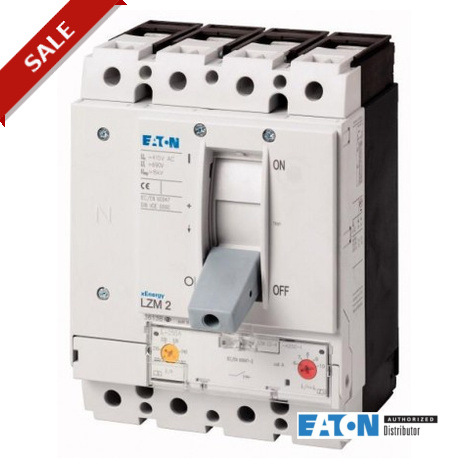

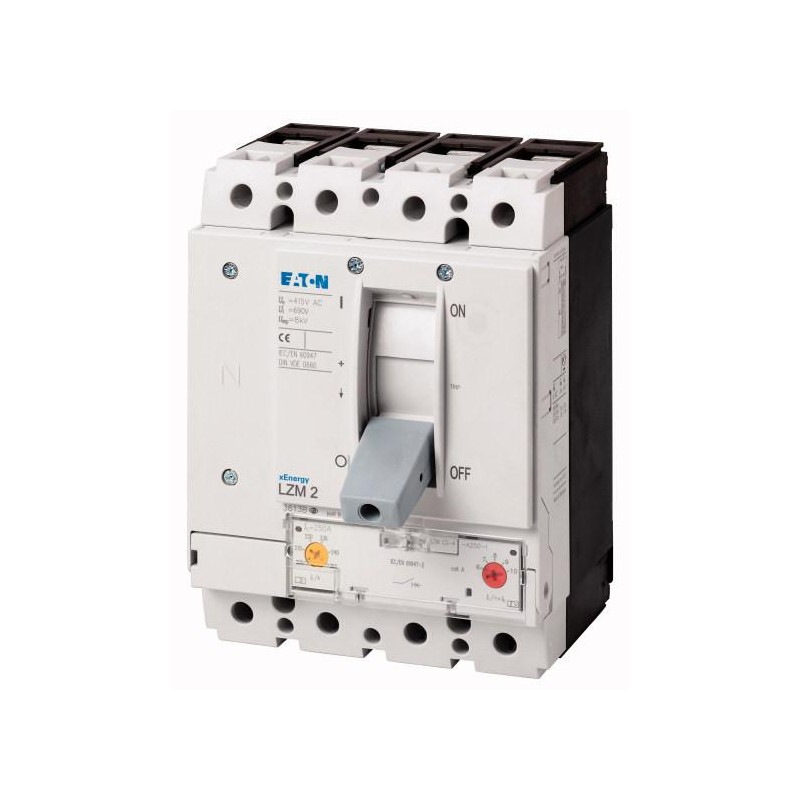

LZMC2-4-A250/160-I 111950 EATON ELECTRIC Commutateur automatique 4P, 250A

LZMC2-4-A250/160-I

111950

EATON-MOELLER

Commutateur automatique 4P, 250A

Plus de détails


Commutateurs automatiques à boîtier moulé LZM

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus



Gamme de livraison
Gamme
Disjoncteurs
Fonction de protection
Protection des installations et des conducteurs
norme / homologation
IEC
Technique de montage
Appareils fixes
Technique de déclenchement
Déclencheur magnétothermique
Taille
LZM2
Description
Réglage synchrone de la valeur de réglage au niveau du conducteur neutre et de la valeur Ir des phases.
Nombre de pôles
tétrapolaire
Equipement standard
Borne à boulon
Pouvoir de coupure
400/415 V 50/60 Hz
Icu kA 36
Courant assigné = courant assigné ininterrompu
Courant assigné d'emploi = courant assigné ininterrompu
In= Iu A 250
Conducteur neutre
% de la phase A 60
Protection du neutre
Protection du neutre réduite
Plage de réglage
Déclencheurs sur surcharge
Ir A 200 - 250
Phases
Ir A 125 - 160
Déclencheur sur court-circuit
instantané
Ii= Inx … 6 - 10
Caractéristiques techniques
Généralités
Conformité aux normes
IEC/EN 60947, VDE 0660
Protection contre les contacts directs
Sécurité des doigts et du dos de la main selon VDE 0106 partie 100
Résistance climatique
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
résistance aux chocs (choc semi-sinusoïdal 10 ms) selon IEC 60068-2-27
g 20 (choc demi-sinusoïdal 20 ms)
Séparation sûre selon EN 61140
entre contacts auxiliaires et circuits principaux
V AC 500
entre contacts auxiliaires
V AC 300
Position de montage

verticale et à 90° dans tous les sens
> avec déclencheur différentiel XFI :
- NZM1, N1, NZM2, N2 : verticale et à 90° dans tous les sens
avec dispositif de débrochage rapide :
- NZM1, N1, NZM2, N2: verticale, à 90° droite/gauche
avec berceau pour appareils débrochable :
- NZM3, N3: verticale, 90° gauche
- NZM4, N4: verticale
avec télécommande :
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4 : verticale et à 90° dans tous les sens

Sens d'alimentation en énergie
quelconque
Degré de protection
Appareil
dans la zone des éléments de commande : IP 20 (degré de protection de base)
Boîtiers
avec cadre d'étanchéité: IP40 avec poignée rotative à commande rompue sur porte : IP66
Bornes de raccordement
Borne à tunnel : IP10
Séparateur de phases et borne pour feuillards : IP00
Disjoncteurs
Courant assigné d'emploi = courant assigné ininterrompu
In= Iu A 250
Tension assignée de tenue aux chocs
Uimp
Pôles principaux
V 8000
Circuits auxiliaires
V 6000
Tension assignée d'emploi
Ue V AC 690
Catégorie de surtension/Degré de pollution
III/3
Tension assignée d'isolement
Ui V 690
Utilisation dans des réseaux non reliés à la terre
V 690
Pouvoir de coupure
Pouvoir assigné de fermeture en court-circuit
Icm
240 V 50/60 Hz
Icm kA 121
400/415 V 50/60 Hz
Icm kA 76
440 V 50/60 Hz
Icm kA 63
525 V 50/60 Hz
Icm kA 24
690 V 50/60 Hz
Icm kA 14
Pouvoir assigné de coupure en court-circuit Icn
Icn
Icu IEC/EN 60947 cycle d'essai O-t-CO
Icu kA
240 V 50/60 Hz
Icu kA 55
400/415 V 50/60 Hz
Icu kA 36
440 V 50/60 Hz
Icu kA 30
525 V 50/60 Hz
Icu kA 12
690 V 50/60 Hz
Icu kA 8
Icu selon IEC/EN 60947 cycle d'essai O-t-CO-t-CO
Ics kA
230 V 50/60 Hz
Ics kA 55
400/415 V 50/60 Hz
Ics kA 36
440 V 50/60 Hz
Ics kA 22.5
525 V 50/60 Hz
Ics kA 6
690 V 50/60 Hz
Ics kA 4
Fusible de calibre max. lorsque le courant de court-circuit prévu à l'emplacement de montage dépasse le pouvoir de coupure du disjoncteur.
Catégorie d'emploi selon IEC/EN 60947-2
A
Pouvoirs assignés de fermeture et de coupure
Courant assigné d’emploi
Ie A
AC-1
380 V 400 V
Ie A 300
415 V
Ie A 300
690 V
Ie A 250
AC-3
380 V 400 V
Ie A 250
415 V
Ie A 250
660 V 690 V
Ie A 250
Longévité mécanique
manœuvres 20000
Longévité électrique
AC-1
400 V 50/60 Hz
manœuvres 10000
415 V 50/60 Hz
manœuvres 10000
690 V 50/60 Hz
Manœuvres 7500
AC-2, AC-3
415 V 50/60 Hz
manœuvres 6500
690 V 50/60 Hz
Manœuvres 5000
Fréquence de commutations max.
man./h 120
Pertes par effet Joule par pôle sous Iu: les valeurs se rapportent au courant assigné d'emploi maximal du calibre.
W 19
La valeur des pertes par effet Joule par pôle se rapporte au courant assigné d'emploi maximal du calibre.
Temps total de coupure en cas de court-circuit
ms < 10
Sections raccordables
Equipement standard
Borne à boulon
Conducteurs ronds Cu
Borne à tunnel
Conducteur à âme massive
mm2 1 x 16
Barre Cu (largeur x épaisseur)
mm
Bornes à boulon et raccordement par l'arrière
bornes à boulon
M8
Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée
In A 250
Puissance dissipée du matériel, fonction du courant
Pvid W 58.125
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces
10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement
10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 6.0
courant permanent nominal Iu
A 250
tension assignée
V 690 - 690
courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz
kA 36
réglage de courant du déclencheur de surcharge
A 200 - 250
plage de réglage du déclencheur de court-circuit retardé de courte durée
A 0 - 0
plage de réglage du déclencheur de court-circuit non retardé
A 1500 - 2500
protection intégrée contre les mises à la terre accidentelles
non
type de raccordement du circuit principal
borne à vis
type de construction de l'appareil
technique d'encastrement fixe pour appareil encastré
adapté à un montage de profilés chapeaux
non
montage de profilés chapeaux en option
oui
nombre de contacts auxiliaires à ouverture
0
nombre de contacts auxiliaires à fermeture
0
nombre de contacts auxiliaires à deux directions
0
relais de signalisation de déclenchement disponible
non
avec déclencheur à sous-tension
non
nombre de pôles
4
position du raccordement de circuit principal
avant
finition de l'élément d'actionnement
levier
appareil complet avec unité de protection
oui
commande motorisée intégrée
non
commande motorisée en option
oui
classe de protection (IP)
IP20
