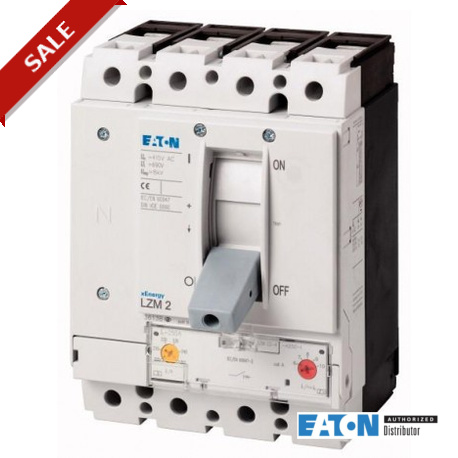

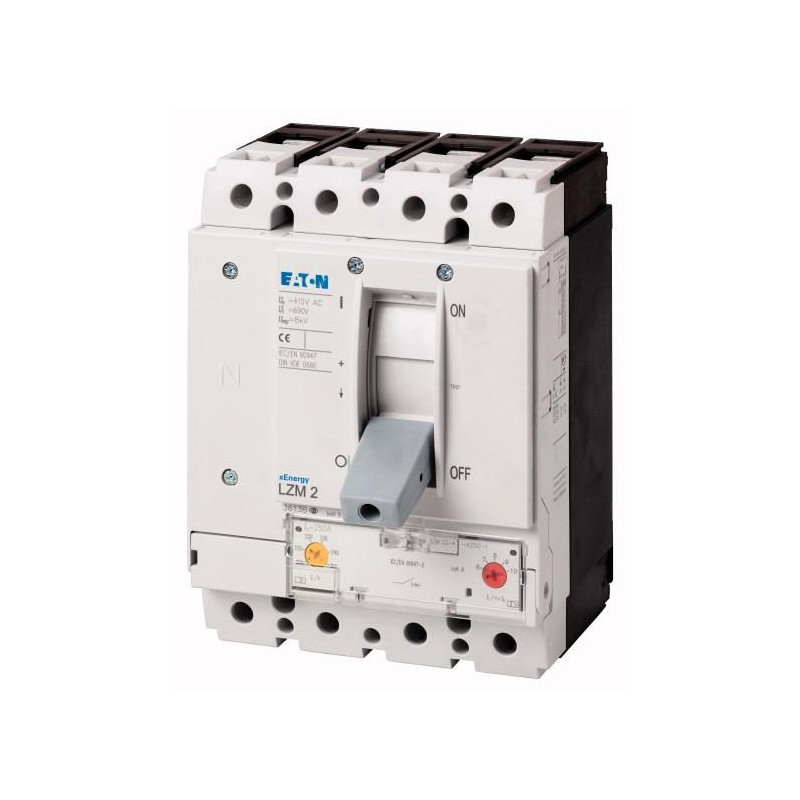

LZMB2-4-A300/200-I
111933
EATON-MOELLER
1
Commutateur automatique 4P, 300A
Commutateurs automatiques à boîtier moulé LZM
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Gamme | Disjoncteurs | ||
Fonction de protection | Protection des installations et des conducteurs | ||
norme / homologation | IEC | ||
Technique de montage | Appareils fixes | ||
Technique de déclenchement | Déclencheur magnétothermique | ||
Taille | LZM2 | ||
Description | Réglage synchrone de la valeur de réglage au niveau du conducteur neutre et de la valeur Ir des phases. | ||
Nombre de pôles | tétrapolaire | ||
Equipement standard | Borne à boulon | ||
Pouvoir de coupure | |||
400/415 V 50/60 Hz | Icu | kA | 25 |
Courant assigné = courant assigné ininterrompu | |||
Courant assigné d'emploi = courant assigné ininterrompu | In= Iu | A | 300 |
Conducteur neutre | % de la phase | A | 60 |
Protection du neutre | Protection du neutre réduite | ||
Plage de réglage | |||
Déclencheurs sur surcharge | |||
Ir | A | 240 - 300 | |
Phases | Ir | A | 160 - 200 |
Déclencheur sur court-circuit | |||
instantané | Ii= Inx … | 6 - 10 | |
temporisé | Isd= Irx … | 5 - 8,3 |
Généralités | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Conformité aux normes | IEC/EN 60947, VDE 0660 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Protection contre les contacts directs | Sécurité des doigts et du dos de la main selon VDE 0106 partie 100 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Résistance climatique | Chaleur humide, constante, selon IEC 60068-2-78 Chaleur humide cyclique, selon IEC 60068-2-30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
résistance aux chocs (choc semi-sinusoïdal 10 ms) selon IEC 60068-2-27 | g | 20 (choc demi-sinusoïdal 20 ms) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Séparation sûre selon EN 61140 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
entre contacts auxiliaires et circuits principaux | V AC | 500 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
entre contacts auxiliaires | V AC | 300 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poids | kg | 3.5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Position de montage |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Sens d'alimentation en énergie | quelconque | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Degré de protection | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Appareil | dans la zone des éléments de commande : IP 20 (degré de protection de base) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Boîtiers | avec cadre d'étanchéité: IP40 avec poignée rotative à commande rompue sur porte : IP66 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Bornes de raccordement | Borne à tunnel : IP10 Séparateur de phases et borne pour feuillards : IP00 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Disjoncteurs | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Courant assigné d'emploi = courant assigné ininterrompu | In= Iu | A | 300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tension assignée de tenue aux chocs | Uimp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Pôles principaux | V | 8000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Circuits auxiliaires | V | 6000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tension assignée d'emploi | Ue | V AC | 440 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Catégorie de surtension/Degré de pollution | III/3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tension assignée d'isolement | Ui | V | 690 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Utilisation dans des réseaux non reliés à la terre | V | 440 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Pouvoir de coupure | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Pouvoir assigné de fermeture en court-circuit | Icm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
240 V 50/60 Hz | Icm | kA | 63 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
400/415 V 50/60 Hz | Icm | kA | 53 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
440 V 50/60 Hz | Icm | kA | 53 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Pouvoir assigné de coupure en court-circuit Icn | Icn | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Icu IEC/EN 60947 cycle d'essai O-t-CO | Icu | kA | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
240 V 50/60 Hz | Icu | kA | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
400/415 V 50/60 Hz | Icu | kA | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
440 V 50/60 Hz | Icu | kA | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
525 V 50/60 Hz | Icu | kA | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Icu selon IEC/EN 60947 cycle d'essai O-t-CO-t-CO | Ics | kA | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
230 V 50/60 Hz | Ics | kA | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
400/415 V 50/60 Hz | Ics | kA | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
440 V 50/60 Hz | Ics | kA | 18.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Fusible de calibre max. lorsque le courant de court-circuit prévu à l'emplacement de montage dépasse le pouvoir de coupure du disjoncteur. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Catégorie d'emploi selon IEC/EN 60947-2 | A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Pouvoirs assignés de fermeture et de coupure | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Courant assigné d’emploi | Ie | A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AC-1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
380 V 400 V | Ie | A | 300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
415 V | Ie | A | 300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AC-3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
380 V 400 V | Ie | A | 300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
415 V | Ie | A | 300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
660 V 690 V | Ie | A | 300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Longévité mécanique | manœuvres | 20000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Longévité électrique | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AC-1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
400 V 50/60 Hz | manœuvres | 10000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
415 V 50/60 Hz | manœuvres | 10000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AC-2, AC-3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
415 V 50/60 Hz | manœuvres | 6500 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Fréquence de commutations max. | man./h | 120 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Pertes par effet Joule par pôle sous Iu: les valeurs se rapportent au courant assigné d'emploi maximal du calibre. | W | 19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
La valeur des pertes par effet Joule par pôle se rapporte au courant assigné d'emploi maximal du calibre. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Temps total de coupure en cas de court-circuit | ms | < 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Sections raccordables | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Equipement standard | Borne à boulon | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Synoptique |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Conducteurs ronds Cu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Bornes à cage | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Conducteur à âme massive | mm2 | 1 x (4 - 16) 2 x (4 - 16) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
multibrins | mm2 | 1 x (25 - 185) 2 x (25 - 70) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Borne à tunnel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Conducteur à âme massive | mm2 | 1 x 16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
multibrin | mm2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Conducteurs multibrins | mm2 | 1 x (25 - 185) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Bornes à boulon et raccordement par l'arrière | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Directement sur l'appareil | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Conducteurs à âme massive | mm2 | 1 x (4 - 16) 2 x (4 - 16) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Conducteurs multibrin | mm2 | 1 x (25 - 185) 2 x (25 - 70) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Conducteurs Al, câbles Cu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Conducteurs à âme massive | mm2 | 1 x 16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
multibrin | mm2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Conducterus multibrin | mm2 | 1 x (25 - 185) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Bornes à boulon et raccordement par l'arrière | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Feuillard Cu perforé | min. | mm | 2 x 16 x 0,8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Feuillard Cu perforé | max. | mm | 10 x 16 x 0,8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Bornes à cage | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
min. | mm | 2 x 9 x 0.8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
max. | mm | 10 x 16 x 0.8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Bornes à boulon et raccordement par l'arrière | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Feuillard Cu perforé | min. | mm | 2 x 16 x 0,8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Feuillard Cu perforé | max. | mm | 10 x 16 x 0,8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Barre Cu (largeur x épaisseur) | mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Bornes à boulon et raccordement par l'arrière | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
bornes à boulon | M8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Directement sur l'appareil | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
min. | mm | 16 x 5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
max. | mm | 20 x 5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Câbles de commande | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
mm2 | 1 x (0,75 - 2,5) 2 x (0,75 - 1,5) |
Caractéristiques techniques pour la vérification de la conception | |||
Courant assigné d'emploi pour indication de la puissance dissipée | In | A | 300 |
Puissance dissipée du matériel, fonction du courant | Pvid | W | 83.7 |
Certificat d'homologation IEC/EN 61439 | |||
10.2 Résistance des matériaux et des pièces | |||
10.2.2 Résistance à la corrosion | Les exigences de la norme produit sont respectées. | ||
10.2.3.1 Résistance à la chaleur de l'enveloppe | Les exigences de la norme produit sont respectées. | ||
10.2.3.2 Résistance Matières isolantes Chaleur normale | Les exigences de la norme produit sont respectées. | ||
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle | Les exigences de la norme produit sont respectées. | ||
10.2.4 Résistance aux UV | Les exigences de la norme produit sont respectées. | ||
10.2.5 Elevation | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. | ||
10.2.6 Essai de choc | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. | ||
10.2.7 Inscriptions | Les exigences de la norme produit sont respectées. | ||
10.3 Degré de protection des enveloppes | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. | ||
10.4 Distances d'isolement et lignes de fuite | Les exigences de la norme produit sont respectées. | ||
10.5 Protection contre les chocs électriques | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. | ||
10.6 Montage de matériel | Sans objet du fait que l'ensemble de l'appareillage doit être évalué. | ||
10.7 Circuits électriques et raccordements internes | Sous la responsabilité du tableautier. | ||
10.8 Raccordements pour conducteurs passés de l'extérieur | Sous la responsabilité du tableautier. | ||
10.9 Propriétés d'isolement | |||
10.9.2 Tension de tenue à fréquence industrielle | Sous la responsabilité du tableautier. | ||
10.9.3 Tension de tenue aux chocs | Sous la responsabilité du tableautier. | ||
10.9.4 Test d'enveloppes en matière isolante | Sous la responsabilité du tableautier. | ||
10.10 Echauffement | Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils. | ||
10.11 Tenue aux courts-circuits | Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées. | ||
10.12 Compatibilité électromagnétique | Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées. | ||
10.13 Fonctionnement mécanique | Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte. |
courant permanent nominal Iu | A | 300 | |
tension assignée | V | 690 - 690 | |
courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz | kA | 25 | |
réglage de courant du déclencheur de surcharge | A | 240 - 300 | |
plage de réglage du déclencheur de court-circuit retardé de courte durée | A | 0 - 0 | |
plage de réglage du déclencheur de court-circuit non retardé | A | 2000 - 2500 | |
protection intégrée contre les mises à la terre accidentelles | non | ||
type de raccordement du circuit principal | borne à vis | ||
type de construction de l'appareil | technique d'encastrement fixe pour appareil encastré | ||
adapté à un montage de profilés chapeaux | non | ||
montage de profilés chapeaux en option | oui | ||
nombre de contacts auxiliaires à ouverture | 0 | ||
nombre de contacts auxiliaires à fermeture | 0 | ||
nombre de contacts auxiliaires à deux directions | 0 | ||
relais de signalisation de déclenchement disponible | non | ||
avec déclencheur à sous-tension | non | ||
nombre de pôles | 4 | ||
position du raccordement de circuit principal | avant | ||
finition de l'élément d'actionnement | levier | ||
appareil complet avec unité de protection | oui | ||
commande motorisée intégrée | non | ||
commande motorisée en option | oui | ||
classe de protection (IP) | IP20 |
Chambre de soufflage, distance minimale des autres éléments Distance minimale des éléments voisins |
IL01206012Z disjoncteur LZMB2, interrupteur-sectionneur LN2 | |||
Titre: | Taille: | Type: |
---|---|---|
PDF EATON PRODUCT CATALOGUE LZM.pdf | 5 Mbytes | |
Circuit-breaker, 4 p, 300A, 200A, in 4th pole - EATON - LZMB2-4-A300/200-I - 111933 | 416 Kbytes |
Aucun commentaire sur le produit encore.
Score: | |
Nom: | |
Email: | |
Titre: | |
Commentaire: | |
Recommandez-vous acheter ce produit? | |
Écrire commentaire |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
