> EATON - MOELLER>Boites isolantes>CI-K2-100-AD 207631 ELECTRIC Coffret isolant, HxLxP 160x100x100mm, +adaptateur DILE+ZE
Produit précédent Produit suivant

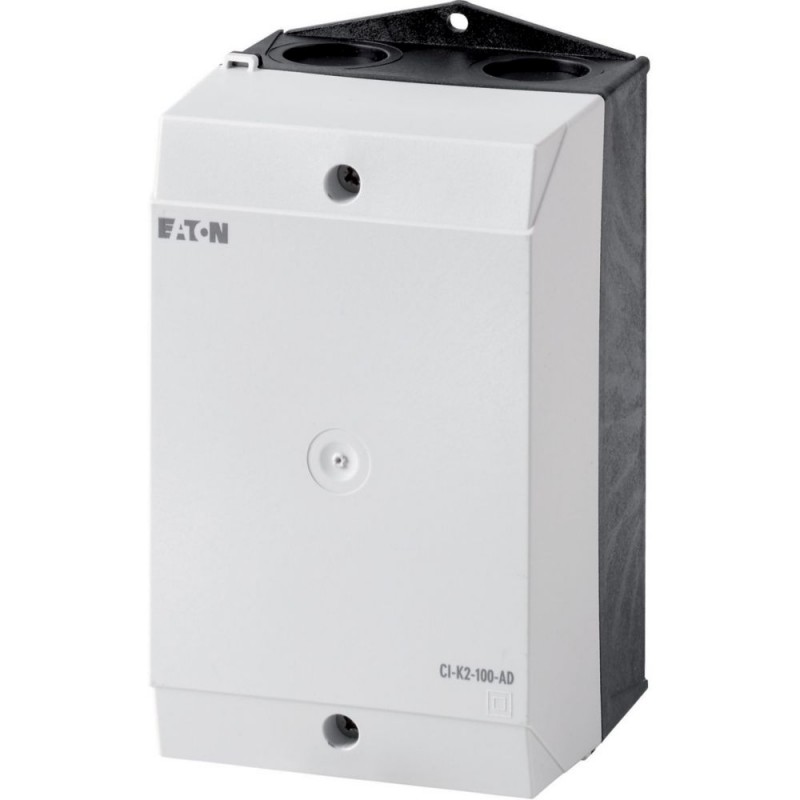

CI-K2-100-AD 207631 EATON ELECTRIC Coffret isolant, HxLxP 160x100x100mm, +adaptateur DILE+ZE Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

CI-K2-100-AD 207631 EATON ELECTRIC Coffret isolant, HxLxP 160x100x100mm, +adaptateur DILE+ZE

CI-K2-100-AD

207631

EATON-MOELLER

Coffret isolant, HxLxP=160x100x100mm, +adaptateur DILE+ZE

Plus de détails


Appareillage industriel basse tension > Enveloppe vide pour amoire de distribution

Boites isolantes

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $32.67
Prix unitaire: $32.67

Quantité Prix
1+$32.67
2+$32.67
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Coffret isolant, HxLxP=160x100x100mm, +adaptateur DILE+ZE
Petit coffret, degré de protection IP65, polycarbonate renforcé de fibre de verre, partie inférieure du boîtier RAL 9005, noir/partie supérieure du boîtier RAL 7035, gris clair, entrées défonçables au pas métrique en haut, en bas et sur la face arrière, membrane d'insertion directe des câbles, 2 capots pour la protection de la membrane, entrée pour câbles de commande, voyant lumineux L-. montage possible dans préperçage M20/M25 de l'embase avec platine d'adaptation préparation au montage d'un contacteur DILE avec relais thermique ZE

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Degré de protection
Face avant IP65
IP65, avec entrées par passe-câbles à membrane
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Sur demande
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Les exigences de la norme produit sont respectées.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 7.0

Commutateurs basse tension (EG000017) / Enveloppe vide pour amoire de distribution (EC000712)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Composant pour technologie de coupure basse tension / Boîtier vide pour interrupteur ([email protected] [AKN343014])
matériau du boîtier/corps
plastique
largeur
100 mm
hauteur
181 mm
profondeur
100 mm
avec couvercle transparent
non
adapté à un arrêt d'urgence
non
modèle
montage en saillie
indice de protection (IP)
IP65
Degré de protection (NEMA)
autre

Datasheet - PDF

▲
Titre: Taille: Type:
CI-K2-100-AD 207631 FR_207631.pdf 144 Kbytes CI-K2-100-AD 207631 FR_207631.pdf
