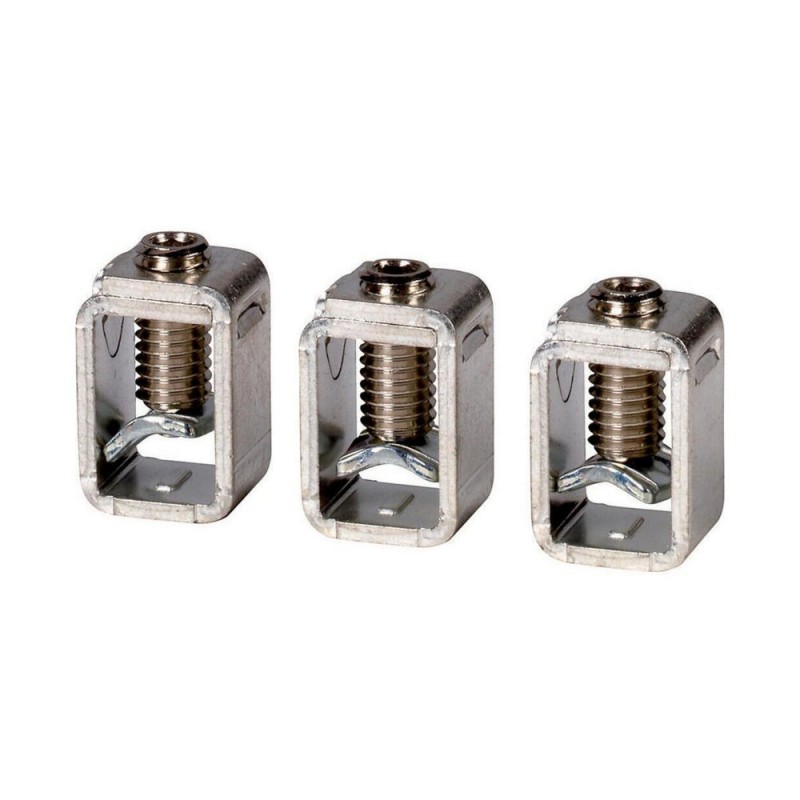

+NZM3-XKCO 262246 Y7-262246 EATON ELECTRIC Borne à cage 3p en haut jusqu'à 630 A. Ne peut être vendu qu'asse.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

+NZM3-XKCO 262246 Y7-262246 EATON ELECTRIC Borne à cage 3p en haut jusqu'à 630 A. Ne peut être vendu qu'asse..

+NZM3-XKCO

262246

Y7-262246

EATON-MOELLER

Borne à cage; 3p; en haut jusqu'à 630 A. Ne peut être vendu qu'assemblé.

+NZM3-XKCO

Borne à cage; 3p; en haut jusqu'à 630 A

Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète d’options d’application pour une utilisation dans le monde entier. Le montage est toujours flexible et facile grâce aux groupes de fonctions modulaires. Remarques : réf. suffixe et numéro de pièce Contient des pièces pour un côté disjoncteur en haut ou en bas pour des disjoncteurs à 3 ou 4 pôles. Kit de conversion pour disjoncteur avec raccord à vis. Monté dans le boîtier de l’interrupteur. O = pour l’ajustement en haut. U = pour montage en bas. U e ≧ 525 VAC. utilisez le couvercle NZM3(-4)-XKSA. Utilisez des embouts avec des conducteurs flexibles et très flexibles., observez la capacité limitée des bornes à travers le manchon. Peut être utilisé pour : NZM3(-4), PN3(-4), N(N/O)3(-4)

Plus de détails


Appareillage industriel basse tension > Kit de câblage pour disjoncteur

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est restreint. S'il vous plaît demandez-nous un devis pour vérifier s'il y a des unités disponibles ou vous offrir un produit de remplacement.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series NZM connection type
Catalog Number
262246
Model Code
+NZM3-XKCO
EAN
4015082622466
Product Length/Depth
120.5 mm
Product Height
275 mm
Product Width
140 mm
Product Weight
0.134 kg
Compliances
UL/CSA
IEC
RoHS conform
Certifications
UL489
UL listed
CSA (File No. 22086)
CSA (Class No. 1437-01)
CSA certified
UL (File No. E31593)
IEC60947
UL (Category Control Number DIHS)
CE marking
CSA-C22.2 No. 5-09

Spécifications du produit

Used with
NZM3(-4), PN3(-4), N(S)3(-4)
Type
AccessoryBox terminalTerminal
Amperage Rating
≦ 630 A
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Frame
NZM3
Suitable for
Three-pole
Copper cable
Mounting position
Fitted above
Number of poles
Three-pole
Terminal capacity (copper strip)
Max. 500 A: 6 segments of 16 mm x 0.8 mm - 10 segments of 24 mm x 1 mm or 11 segments of 21 mm x 1 mm
630 A: 10 segments of 24 mm x 1 mm + 5 segments of 24 mm x 1 mm or 8 segments of 24 mm x 1 mm (2x)
Model
Other
Terminal capacity (stranded cable)
35 mm² - 240 mm² (1x)
16 mm² - 120 mm² (2x)
2 - 500 AWG/kcmil (1x)

ETIM for 262246 Appareillage industriel basse tension (EC002050)
Caractéristique Valeur
Adapté au nombre de pôles (EF001589) 3
Modèle (EF000010) Autre

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
+NZM3-XKCO Y7-262246 262246 ES_266780.pdf 2 Mbytes +NZM3-XKCO Y7-262246 262246 ES_266780.pdf
