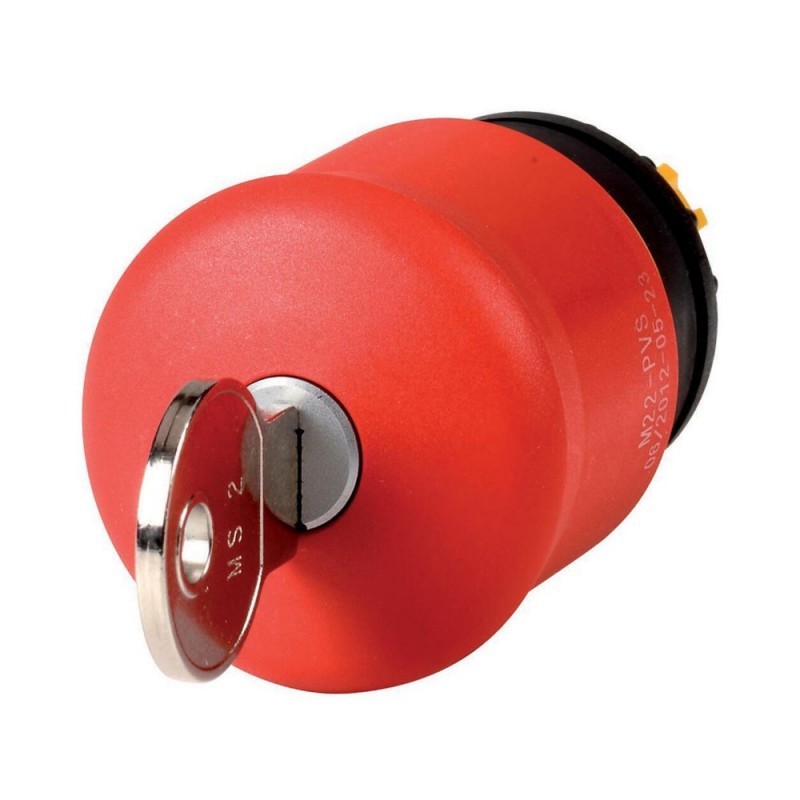

M22-PVS-MS2 111771 Y7-111771 EATON ELECTRIC Bouton d'arrêt d'urgence, D 38mm, déverrouillé par clé, MS2 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22-PVS-MS2 111771 Y7-111771 EATON ELECTRIC Bouton d'arrêt d'urgence, D 38mm, déverrouillé par clé, MS2

M22-PVS-MS2

111771

Y7-111771

EATON-MOELLER

Bouton d'arrêt d'urgence, D=38mm, déverrouillé par clé, MS2

M22-PVS-MS2

Eaton Moeller® series M22 Emergency stop/emergency switching off pushbutton, RMQ-Titan, MS2, Red

Amélioration du nouveau produit : Meilleure adhérence grâce à l’effet nervuré latéral sur la clé. La clé répond aux types de protection IP66 et IP69K et est approuvée pour une utilisation dans le monde entier. La gamme de produits modulaires RMQ-Titan contient une grande variété de modèles relatifs au bouton-poussoir d’arrêt d’urgence et d’arrêt d’urgence. Il existe des éléments frontaux de différentes formes, avec et sans éclairage, traction ou rotation relâchés avec et sans clé.

Plus de détails


Appareillage industriel basse tension > Composant avant de bouton coup de poing

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $56.03
Prix unitaire: $56.03
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Nom du produit
Bouton-poussoir d'arrêt d'urgence M22 Moeller® series Eaton
Numéro de catalogue
111771
Code de modèle
M22-PVS-MS2
EAN
4015081113217
Longueur du produit
93 mm
Hauteur du produit
38 mm
Largeur du produit
38 mm
Poids du produit
0.06 kg
Certifications
DNV
GL
LR

Features & Functions

Couleur de la collerette
Autre
Matériau de la collerette
Autre
Forme
Type « coup de poing » large
Luminosité
Non lumineux
Numéro RAL
3000
Type de déverrouillage
Déverrouillage par clé

General

Degré de protection
IP67/IP69K
NEMA 4X
Diamètre d'ouverture
22.5 mm
Catégorie de produit
RMQ-Titan
Taille
Dimensions avant : 22 x 22 mm
Adapté à
Arrêt d'urgence
Type
Bouton d'arrêt d'urgence

Ambient conditions, mechanical

Position de montage
Selon besoin

Climatic environmental conditions

Température ambiante de fonctionnement - min.
-25 °C
Température ambiante de fonctionnement - max.
70 °C
Température ambiante de stockage - min.
40 °C
Température ambiante de stockage - max.
80 °C

Communication

Connexion au module SmartWire-DT
Non

Actuator

Couleur d'actionneur
Rouge
Fonction de l’actionneur
Fonction d'accrochage

Contacts

Force de manœuvre positive d'ouverture min.
0 N

Design verification

Dissipation thermique du matériel, Pvid en fonction du courant
0 W
Capacité de dissipation thermique Pdiss
0 W
Dissipation thermique par pôle, en fonction du courant Pvid
0 W
Courant assigné d'emploi pour la dissipation thermique indiquée (In)
0 A
Dissipation thermique statique, indépendante du courant Pvs
0 W
10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Les exigences de la norme produit sont respectées.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
Sur demande
10.2.5 Levage
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des assemblages
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Relève de la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Relève de la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Relève de la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Relève de la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Relève de la responsabilité du tableautier.
10.10 Echauffement
Sans objet.
10.11 Tenue aux courts-circuits
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.12 Compatibilité électromagnétique
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

ETIM for 111771 Appareillage industriel basse tension (EC001038)
Caractéristique Valeur
Couleur du bouton (EF000190) Rouge
Type de lentille (EF006253) Rond
Diamètre du bouchon (EF001423) 38 mm
Diamètre de trou (EF000079) 22.5 mm
Largeur de l'ouverture (EF004565) 0 mm
Hauteur de l'ouverture (EF004778) 0 mm
Classe de protection (IP) (EF005474) IP67/IP69K
Classe de protection (NEMA) (EF011959) 4X
Type de bouton (EF001546) Haut
Adapté à l'éclairage (EF001142) Non
Avec éclairage (EF003829) Non
Tension d'alimentation de la lampe (EF006522) 0 V
Fonction de commutation encliquetable (EF007447) Oui
À rappel (EF001407) Non
Avec bague frontale (EF006014) Non
Matériau de la bague frontale (EF005972) Autre
Couleur de bague frontale (EF002429) Autre
Adapté à un arrêt d'urgence (EF001433) Oui
Type de déverrouillage (EF001403) Déverrouillage par clé

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-PVS-MS2 Y7-111771 111771 FR_111771.pdf 111 Kbytes M22-PVS-MS2 Y7-111771 111771 FR_111771.pdf
