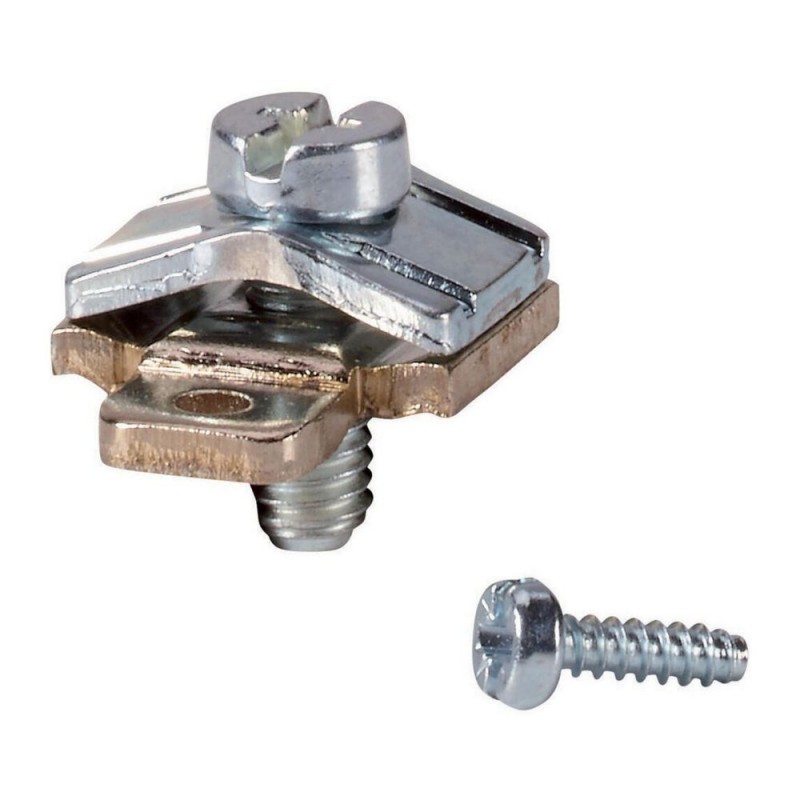

K-CI-K4 206916 0004132095 EATON ELECTRIC Borne N N, pour taille K4 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

K-CI-K4 206916 0004132095 EATON ELECTRIC Borne N N, pour taille K4

K-CI-K4

206916

0004132095

EATON-MOELLER

20

Borne N N, pour taille K4

K-CI-K4

Plus de détails


Appareillage industriel basse tension > Accessoires pour connectique basse tension

Boites isolantes

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $102.06
Prix unitaire: $5.10

Quantité Prix
20+$5.10
40+$4.36
60+$4.06
80+$4.05
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Borne N N, pour taille K4
Borne N N, pour le raccordement d'un 5ème conducteur, Utilisation avec: CI-K4, T5B-…/I4,, Cl-K4-T5B-…, P3-…/I4

Gamme de livraison

Gamme
Petits coffrets CI-K
pour le raccordement d'un 5ème conducteur
Utilisation avec
CI-K4
T5B-…/I4,
Cl-K4-T5B-…
P3-…/I4
Description
avec étiquettes adhésives PE, N
encliquetables sur profilé-support
Conducteur souple
1.5 - 16 mm2mm2
Utilisation pour
Nockenschalter T, Lasttrennschalter P
Nockenschalter T
Lasttrennschalter P
CI-K4

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
63 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
4.5 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+40 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Accessoires pour connectique basse tension (EC002498)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Composant pour technologie de coupure basse tension / Composant pour technique de commutation basse tension (accessoires) (ecl@ss13-27-37-13-92 [AKN570018])
type d'accessoire/pièce détachée
connecteur
accessoire
oui
pièce détachée
non

Homologations

North America Certification
UL/CSA certification not required

Datasheet - PDF

▲
Titre: Taille: Type:
K-CI-K4 0004132095 206916 FR_206916.pdf 110 Kbytes K-CI-K4 0004132095 206916 FR_206916.pdf
