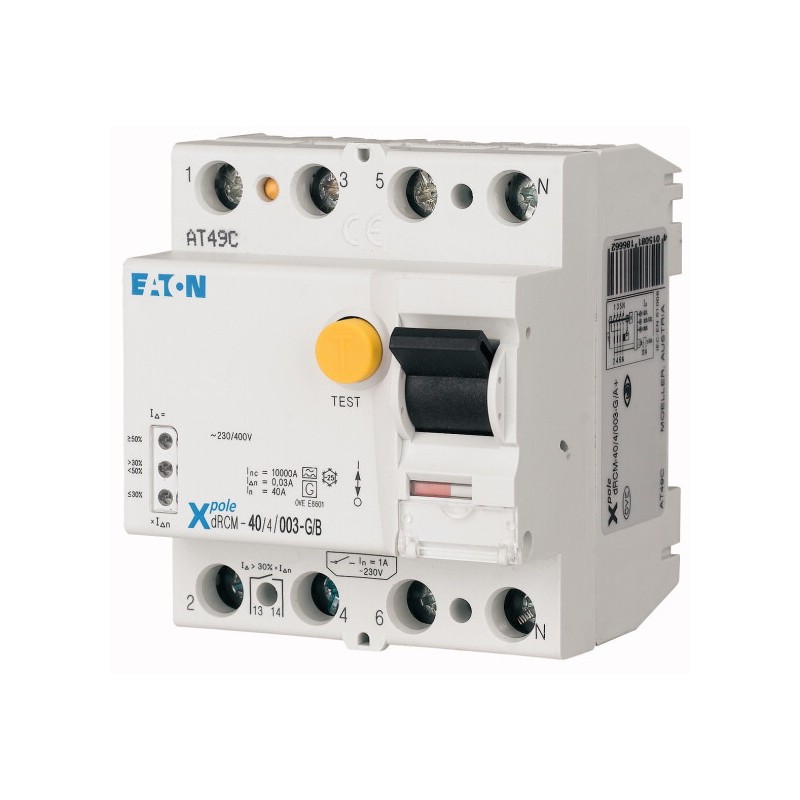

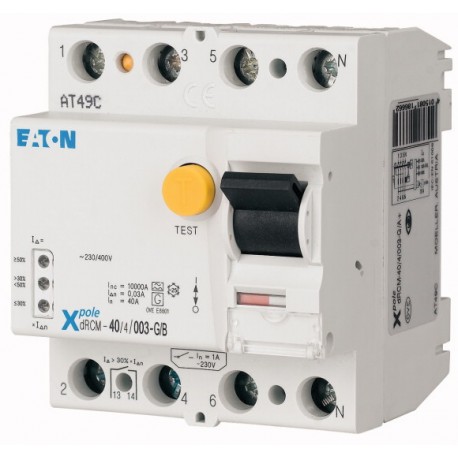

FI-80/4/03-B 279175 DRCM-25/4/03-G/B. EATON ELECTRIC 167860 dRCM-25/4/03-G/B+ Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

FI-80/4/03-B 279175 DRCM-25/4/03-G/B. EATON ELECTRIC 167860 dRCM-25/4/03-G/B+

FI-80/4/03-B

279175

DRCM-25/4/03-G/B.

EATON-MOELLER

Disponible Expédition hui

Interrupteur différentiel, 80A, 4p, 3A, car. B

Plus de détails


Appareillage Modulaire - Industriel

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est obsolète. S'il vous plaît demandez-nous un devis pour vérifier s'il y a des unités disponibles ou vous offrir un produit de remplacement.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus



Interrupteur différentiel électronique; 25A; 4p; 300mA; type G/B+
Alternate Catalog No.
DRCM-25/4/03-G/B.
[

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
25 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
2.2 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
,

Caractéristiques techniques ETIM 7.0

Appareils de protection des installations, des équipements et des personnes (EG000020) / Interrupteur différentiel (EC000003)
Electricité, Electronique, Automatisation et Commande / Installation électrique, appareillage / Interrupteur de protection contre les courants de fuite / Interrupteur de protection contre les courants de fuite (tous courants) ([email protected] [AAB906014])
nombre de pôles
4
tension assignée (Ue)
415 V
calibre/courant nominal assigné (In)
25 A
sensibilité / courant de défaut nominal (I?n)
300 mA
tension d'isolement assignée (Ui)
440 V
tension assignée de tenue aux chocs (Uimp)
4 kV
mode de pose
rail DIN
type de courant différentiel
B
sélectif
non
type retardé de courte durée
oui
résistance de court-circuit (Icw)
10 kA
tenue au courant de choc
3 kA
fréquence
50 Hz
produits auxiliaires associables
oui
avec dispositif de verrouillage
oui
indice de protection (IP)
IP20
largeur en nombre de modules
4
profondeur d'encastrement
70.5 mm
température ambiante en fonctionnement
-25 - 40 °C
degré de pollution
2
section de raccordement cable souple
1.5 - 16 mm²
section de raccordement cable rigide
1.5 - 35 mm²
]

Datasheet - PDF
