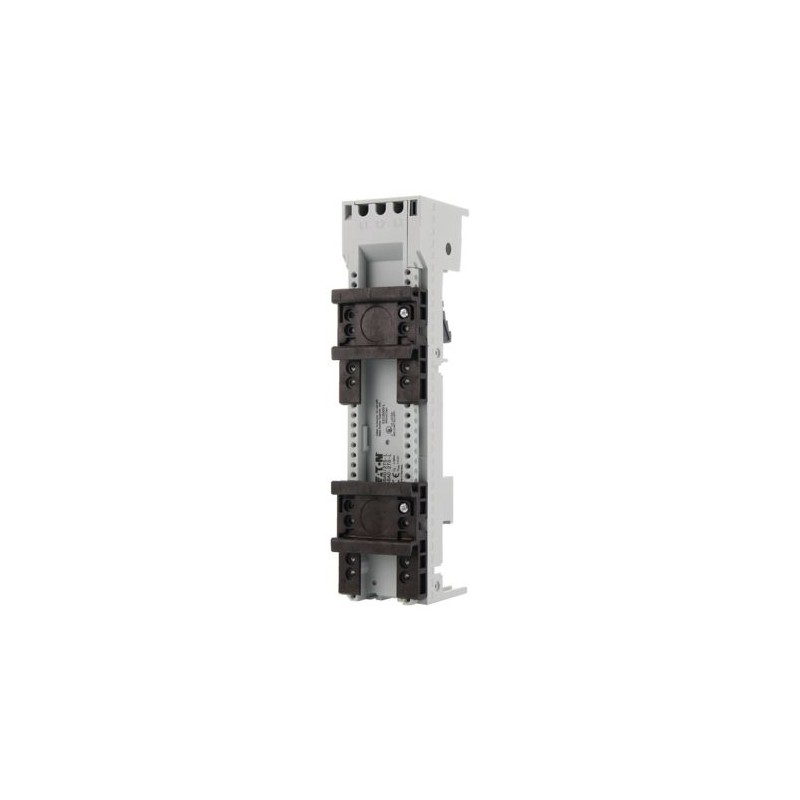

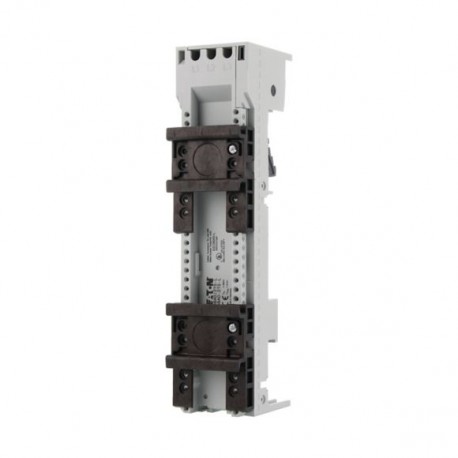

BBA0/2TS-L 101482 EATON ELECTRIC Adaptateur pour jeux de barres, 45mm, 2TS module vide Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

BBA0/2TS-L 101482 EATON ELECTRIC Adaptateur pour jeux de barres, 45mm, 2TS module vide

BBA0/2TS-L

101482

EATON-MOELLER

4

Adaptateur pour jeux de barres, 45mm, 2TS module vide

Adaptateur pour jeux de barres; 45 mm; 2 TS; Module vide

Plus de détails


Appareillage industriel basse tension > Adaptateur jeu de barres

Interrupteurs de protection moteur

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $80.48
Prix unitaire: $20.12

Quantité Prix
4+$20.12
8+$17.36
12+$16.45
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Adaptateur pour jeux de barres, 45mm, 2TS module vide
45mm adaptateur pour jeux de barres pour 60mm jeu de barres, deux profilés-supports, sans mise en contact électrique, pour le montage de démarreurs-inverseurs et de démarreurs étoile-triangle, profilés-supports réglables en pas de 1,25mm

Gamme de livraison

Gamme
Equipements complémentaires
Equipements complémentaires
Adaptateurs pour jeux de barres
Gamme
Système en 60 mm
Certification UL 508
Pour le montage en saillie d'appareils sur des barres plates en cuivre avec entraxe de 60 mm, épaisseur de rail 5 et 10 mm.
Sans mise en contact électrique
Module vide
Largeur de l'adaptateur
45 mm
Longueur de l'adaptateur
200 mm
Profilé-support
2 Nombre
Largeur de l'adaptateur
45 mm
Remarques
Les rails de montage peuvent être déplacés dans un réseau de 1,25 mm.
Peut être utilisé sur des démarreurs-inverseurs montés en surface et des démarreurs en étoile-triangle.

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+55 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Sans objet.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Adaptateur jeu de barres (EC001531)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Distribution à barres (technique de commutateur BT) / Adaptateur pour jeu de barre (technologie de coupure basse tension) (ecl@ss13-27-37-03-04 [ACN951016])
garnissage de barres profilées
2 barres profilées
finition du raccordement électrique
sans
courant assigné In
0 A
épaisseur min. de barre conductrice
5 mm
épaisseur max. de barre conductrice
10 mm
largeur de l'adaptateur
45 mm
largeur de rail
35 mm
distance de rail
60 mm

Homologations

Product Standards
UL 508A; CSA-C22.2 No. 14; IEC60439-1; CE marking
UL File No.
E300273
UL Category Control No.
NMTR; NMTR7
North America Certification
UL listed, certified by UL for use in Canada
Specially designed for North America
No
Max. Voltage Rating
600 V AC
