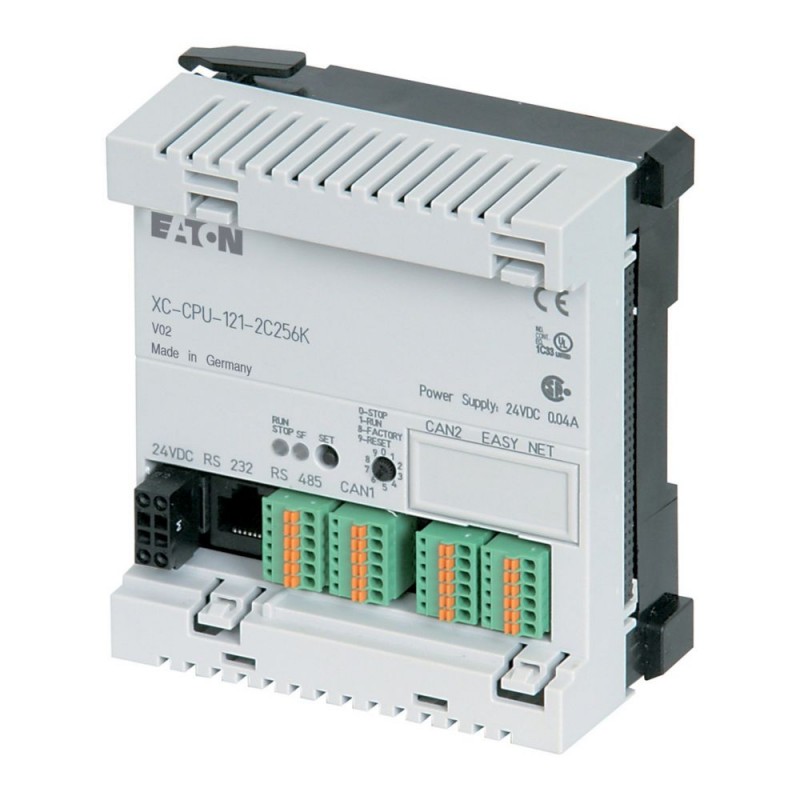

XC-CPU121-2C256K 290446 EATON ELECTRIC Automate compact, extensible, 24V DC, RS232, RS485(RS232), 2xCAN
XC-CPU121-2C256K
290446
EATON-MOELLER
Automate compact, extensible, 24V DC, RS232, RS485(RS232), 2xCAN
XC121 Compact PLC ; Programmable avec CODESYS V2 ; RS232 ; RS485 (RS232) ; 2 x CAN ; 256kB
Les contrôleurs programmables modulaires XC100 et XC200 offrent un niveau d’évolutivité exceptionnel. Différentes classes de puissance CPU et une large gamme de modules d’extension (XIOC-Module) sont disponibles. Les API modulaires compacts XC152 permettent des solutions rentables des tâches d’automatisation grâce à leur puissance de calcul, à l’interface SmartWire-DT ainsi qu’à toute une gamme d’autres interfaces. Une caractéristique particulière est la possibilité d’intégrer le produit dans des concepts de communication modernes. L’échange de données via l’interface Ethernet vers les clients OPC ou les serveurs WEB intégrés permet de créer des solutions innovantes.
Commande industrielle API > Unité de base
Automates programmables XC
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Related products
▲Les plus vendus
▲En savoir plus
▲Automate compact, extensible, 24V DC, RS232, RS485(RS232), 2xCAN
Les automates modulaires XC100 et XC200 se distinguent par leur configurabilité étendue : ils sont disponibles avec des unités centrales de différentes classes de puissance et de multiples modules d’extension (modules XIOC). Les automates compacts XC152 permettent de répondre de manière économique à des tâches d’automatisation grâce à leur puissance de traitement, à l’interface SmartWire-DT et à de nombreuses autres interfaces. Autre atout spécifique : l’intégration des technologies de communication modernes dans ces produits. L’échange de données de l’interface Ethernet vers les clients OPC ou le serveur Web intégré autorise des solutions innovantes.
Gamme de livraison
Interfaces intégrées
2 x CANopen®
RS232
RS485/RS232
RS232
RS485/RS232
Description
possibilité d'extension locale avec module d'E/S XIO-EXT-121-1
Mémoire données 244 Ko
Mémoire données 244 Ko
Remarques
Extension possible avec ￫ Extensions E/S pour XC-CPU121
Extension possible avec ￫ Extensions XI/OC
uniquement en association avec ￫ Racks XI/OC
Extension possible avec ￫ Extensions XI/OC
uniquement en association avec ￫ Racks XI/OC
Mémoire utilisateur
256 Ko
Temps de cycle moyen pour 1 k instructions (bit, octet)
< 0.3 ms
Mémoire
Application/Mémoires internes/Données rémanentes
256 KB/16 KB/8 KB
Serveur Web intégré
non
Homologations
EAC
Caractéristiques techniques
Généralités
Conformité aux normes
IEC/EN 61131-2
EN 50178
EN 50178
Température ambiante
0 - +55 °C
Stockage [ϑ]
-25 - +70 °C
Position de montage
horizontale
Humidité relative, sans condensation (IEC/EN 60068-2-30)
10 - 95 %
Pression de l'air (service)
795 - 1080 hPa
Tenue aux vibrations
fréquence 5 – 9 Hz ; 3,5 mm amplitude
9 – 150 Hz ; 1,0 g accélération constante
9 – 150 Hz ; 1,0 g accélération constante
Tenue aux chocs
15
Durée de choc 11 ms g
Durée de choc 11 ms g
Catégorie de surtension/Degré de pollution
II/2
Degré de protection
IP20
Tension assignée d'isolement [Ui]
500 V
Emission de perturbations
EN 61000-6-4
Immunité
EN 61000-6-2
Durée de sauvegarde (hors tension)
au moins 72 heures
Poids
0.15 kg
Technique de raccordement
Tension d'alimentationMode de raccordement
-
Tension d'alimentationSections raccordables
0.14 – 1 (AWG28-18) mm2
Interface - COM1Mode de raccordement
RJ45
Interface COM2, CAN1, CAN2Mode de raccordement
Bornier à ressort, 6 pôles
Interface COM2, CAN1, CAN2Sections raccordables
0.14 – 0.5 (AWG28-20) mm²
Alimentation
Tension d’entrée
24 V DC
Plage admissible
20.4 - 28.8 V DC
Puissance d'entrée
Max. 1.44 W
Courant d'entrée
60 mA
Ondulation résiduelle
≦ 5 %
Puissance dissipée maximale (sans E/S locales) [Pv]
6 W
Remarque sur la puissance dissipée
sans E/S locales
Protection contre les surtensions
Oui
Protection contre l'inversion de polarité
oui
Courant d’enclenchement
aucune limitation (limité uniquement par le bloc d'alimentation amont 24 V DC) x In
Tolérance aux microcoupuresDurée de la coupure
10 ms
Tolérance aux microcoupuresDélai de répétition
1 s
Filtre réseau, externe
Type: XT-FIL-1, ￫#285316
Filtre réseau, intégré
oui
UC
Processeur
Infineon XC161
Mémoire
Code et données programme
256/244 Koctets
Mémoires internes/Entrées/Sorties/Données rémanentes
16/4/4/8 Koctets
Temps de cycle moyen pour 1 k instructions (bit, octet)
< 0.3 ms
Interfaces
Interface série (RS232) sans lignes de handshakeVitesse de transmission
Programmation
(format de caractères : données de 8 bits, pas de parité, 1 bit d'arrêt)
19.2, 38.4 (défaut), 57.6 kbits/s
(format de caractères : données de 8 bits, pas de parité, 1 bit d'arrêt)
19.2, 38.4 (défaut), 57.6 kbits/s
Interface série (RS232) sans lignes de handshakeRaccordement
RJ45
Interface série (RS232) sans lignes de handshakeséparation galvanique
Non
En mode TransparentVitesse de transmission
0,3, 0,6, 1,2, 2,4, 4,8, 9,6, 19,2, 38,4, 57,6, 115,2 kbits/s
En mode TransparentSéparation galvanique
-
En mode TransparentFormat des caractères
8E1, 8O1, 8N1, 8N2, 7E2, 7O2, 7N2, 7E1
En mode TransparentNombre d'octets d'émission dans un bloc
190
En mode TransparentNombre d'octets d'émission dans un bloc
190
En mode TransparentRaccordement
-
COM2 (RS232/RS485) sans lignes de handshakeVitesse de transmission
Mode transparent
(paramétrage via des modules fonctionnels)
0.3, 0.6, 1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6 Kbits/s
(paramétrage via des modules fonctionnels)
0.3, 0.6, 1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6 Kbits/s
COM2 (RS232/RS485) sans lignes de handshakeFormat des caractères
8E1, 8O1, 8N1, 8N2, 7E2, 7O2, 7N2, 7E1
(paramétrage via des modules fonctionnels)
(paramétrage via des modules fonctionnels)
COM2 (RS232/RS485) sans lignes de handshakeSéparation galvanique
non
COM2 (RS232/RS485) sans lignes de handshakeTerminaison de bus
externe, pour RS485
Interface CAN1/CAN2Vitesse de transmission des données
10 - 500 Kbits/s
Interface CAN1/CAN2Séparation galvanique
Non
Interface CAN1/CAN2Participant
126
Interface CAN1/CAN2Terminaison de bus
Réglable pour chaque interface (CAN1/CAN2)
Interface CAN1/CAN2Type de PDO
asyn., cyc., acyc.
Tension d'alimentation des entrées/sorties locales (24 VQ/0 VQ)
Tension d’entrée
24 V DC
Plage de tension
19.2 - 30, respecter la polarité V DC
Séparation galvaniqueTension d'alimentation par rapport à la tension de l'UC
Oui
Protection contre les surtensions
Oui
Protection contre l'inversion de polarité
Oui
Entrées tout-ou-rien
Courant d'entrée par voie (tension nominale)
- mA
Puissance dissipée par voie
-
Niveau selon IEC/EN 61131-2limite type 1
-
Retard à l’entrée0 → 1
- ms
Retard à l’entrée1 → 0
- ms
Voies avec potentiel de référence identique
0 Nombre
Visualisation d'état
-
Sorties tout-ou-rien
Voies
0 Nombre
Puissance dissipée par voie
- W
QX0.0 à QX0.3
0 A
Retard à la sortie0 → 1
-
Retard à la sortie1 → 0
-
Voies avec potentiel de référence identique
0 Nombre
Visualisation d'état
-
Pouvoir de coupure
-
Facteur de marche
- % FM
Facteur de simultanéité
0 g
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
6 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
0 °C
Température d’emploi max.
+55 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 7.0
Commande industrielle API (EG000024) / Unité de base (EC000236)
Electricité, Electronique, Automatisation et Commande / Commande / Automate programmable industriel (API) / Automate programmable industriel (API) - unité de base ([email protected] [AKE530014])
tension d'alimentation CA 50 Hz
0 - 0 V
tension d'alimentation CA 60 Hz
0 - 0 V
tension d'alimentation CC
20.4 - 28.8 V
type de tension d’alimentation
DC
nombre de sorties de relais
0
nombre max. de minuteries
1000
modèle
modulaire
temps de traitement (1 K, service binaire)
0.5 ms
nombre d'interfaces matérielles Industrial Ethernet
0
nombre d'interfaces matérielles PROFINET
0
nombre d'interfaces matérielles en série RS-232
1
nombre d'interfaces matérielles en série RS-422
0
nombre d'interfaces matérielles en série RS-485
1
nombre d'interfaces matérielles USB
0
nombre d'interfaces matérielles parallèles
0
nombre d'interfaces matérielles Wireless
0
nombre d'autres interfaces matérielles
1
nombre de sorties analogiques
0
nombre d’entrées analogiques
0
nombre d’entrées numériques
18
nombre de sorties numériques
8
avec interface optique
non
protocole pris en charge pour TCP/IP
non
protocole pris en charge pour PROFIBUS
oui
protocole pris en charge pour CAN
oui
protocole pris en charge pour INTERBUS
non
protocole pris en charge pour ASI
non
protocole pris en charge pour KNX
non
protocole pris en charge pour MODBUS
oui
protocole pris en charge pour Data-Highway
non
protocole pris en charge pour DeviceNet
non
protocole pris en charge pour SUCONET
oui
protocole pris en charge pour LON
non
protocole pris en charge pour PROFINET IO
non
protocole pris en charge pour PROFINET CBA
non
protocole pris en charge pour SERCOS
non
protocole pris en charge pour Foundation Fieldbus
non
protocole pris en charge pour EtherNet/IP
non
protocole pris en charge pour AS-Interface Safety at Work
non
protocole pris en charge pour DeviceNet Safety
non
protocole pris en charge pour INTERBUS-Safety
non
protocole pris en charge pour PROFIsafe
non
protocole pris en charge pour SafetyBUS p
non
protocole pris en charge pour autres systèmes de bus
oui
standard radio Bluetooth
non
standard radio WLAN 802.11
non
standard radio GPRS
non
standard radio GSM
non
standard radio UMTS
non
maître IO-Link
non
composants système
oui
capacité de redondance
non
avec affichage
non
type de mémoire
RAM
taille de mémoire
256 Ko
extension de mémoire de programme possible
oui
montage possible sur barres profilées
oui
montage mural/direct possible
oui
encastrement frontal possible
non
montage sur rack possible
non
adapté aux fonctions de sécurité
non
catégorie selon EN 954-1
SIL conformément à IEC 61508
sans
niveau de performance selon EN ISO 13849-1
sans
matériel associé (Ex ia)
non
matériel associé (Ex ib)
non
catégorie de protection contre les explosions pour le gaz
sans
catégorie de protection contre les explosions pour la poussière
sans
largeur
90 mm
hauteur
100 mm
profondeur
47 mm
Homologations
Product Standards
IEC: see Technical Data; UL508; CSA-C22.2 No. 0-M; CSA-C22.2 No. 142-M; CE marking
UL File No.
E135462
UL Category Control No.
NRAQ
CSA File No.
012528
CSA Class No.
2252-01
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP20, UL/CSA Type: -
Encombrements
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CA 50 Hz (EF007532) | 0 V |
| Tension d'alimentation CA 60 Hz (EF007533) | 0 V |
| Tension d'alimentation CC (EF007534) | 20.4 V |
| Type de tension d'alimentation (EF002991) | CC |
| Nombre de sorties de relais (EF007348) | 0 |
| Nombre max. de minuteries (EF007349) | 1000 |
| Modèle (EF000010) | Modulaire |
| Temps de traitement (1 K, service binaire) (EF003004) | 0.5 ms |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 1 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 1 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 1 |
| Nombre d'entrées numériques (EF001995) | 0 |
| Nombre d'entrées analogiques (EF001994) | 0 |
| Nombre d'entrées numériques (EF001992) | 18 |
| Nombre de sorties numériques (EF001993) | 8 |
| Avec interface optique (EF003028) | Non |
| Protocole pris en charge pour TCP/IP (EF003050) | Non |
| Protocole pris en charge pour PROFIBUS (EF003052) | Oui |
| Protocole pris en charge pour CAN (EF003053) | Oui |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour INTERBUS (EF003054) | Non |
| Protocole pris en charge pour ASI (EF003051) | Non |
| Protocole pris en charge pour KNX (EF003055) | Non |
| Protocole pris en charge pour Modbus (EF003057) | Oui |
| Protocole pris en charge pour Data-Highway (EF003058) | Non |
| Protocole pris en charge pour DeviceNet (EF003059) | Non |
| Protocole pris en charge pour SUCONET (EF003060) | Oui |
| Protocole pris en charge pour LON (EF003017) | Non |
| Protocole pris en charge pour PROFINET IO (EF007525) | Non |
| Protocole pris en charge pour PROFINET CBA (EF007524) | Non |
| Protocole pris en charge pour SERCOS (EF006657) | Non |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Non |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | Non |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | Non |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | Non |
| Protocole pris en charge pour PROFIsafe (EF007526) | Non |
| Protocole pris en charge pour SafetyBUS p (EF007527) | Non |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | Oui |
| Supporte le protocole pour DNP3 (EF016068) | Non |
| Protocole pris en charge pour CEI 60869 (EF016069) | Non |
| Supporte le protocole IEC 61850 Ethernet (EF015389) | Non |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Standard radio GSM (EF008524) | Non |
| Standard radio UMTS (EF008525) | Non |
| LTE (EF009547) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Capacité de redondance (EF003156) | Non |
| Avec affichage (EF000458) | Non |
| Type de mémoire (EF002996) | RAM |
| Taille de mémoire (EF002997) | 256 kByte |
| Extension de mémoire de programme possible (EF003029) | Oui |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Oui |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| certifié pour zone à risque UL classe I (EF017622) | Non |
| certifié pour zone à risque UL classe II (EF017625) | Non |
| certifié pour zone à risque UL classe III (EF017627) | Non |
| certifié pour zone à risque UL division 1 (EF017628) | Non |
| certifié pour zone à risque UL division 2 (EF017629) | Non |
| certifié pour zone à risque UL groupe A (acétylène) (EF017632) | Non |
| certifié pour zone à risque UL groupe B (hydrogène) (EF017633) | Non |
| certifié pour zone à risque UL groupe C (éthylène) (EF017635) | Non |
| certifié pour zone à risque UL groupe D (propane) (EF017636) | Non |
| certifié pour zone à risque UL groupe E (poussière de métal) (EF017637) | Non |
| certifié pour zone à risque UL groupe F (poussière carbonée) (EF017638) | Non |
| certifié pour zone à risque UL groupe G (poussière non conductrice) (EF017639) | Non |
| Largeur (EF000008) | 60 mm |
| Hauteur (EF000040) | 100 mm |
| Profondeur (EF000049) | 100 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XC-CPU121-2C256K 290446 FR_290446.pdf | 245 Kbytes |
|
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
