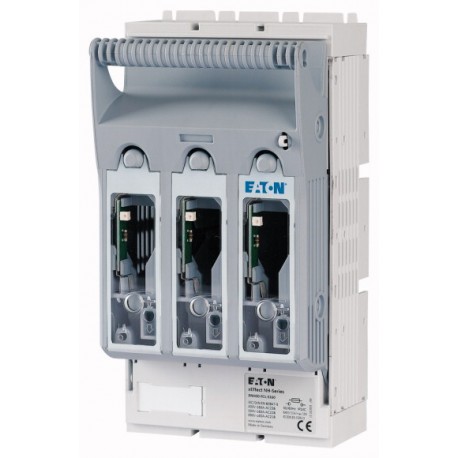

ATLANTIC Plus LED ATLM 0001624003 EATON ELECTRIC Sectionneur pour fusibles à couteaux 3P borne à cage 1,5 95.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

ATLANTIC Plus LED ATLM 0001624003 EATON ELECTRIC Sectionneur pour fusibles à couteaux 3P borne à cage 1,5 95..

ATLANTIC Plus LED

ATLM

0001624003

EATON-MOELLER

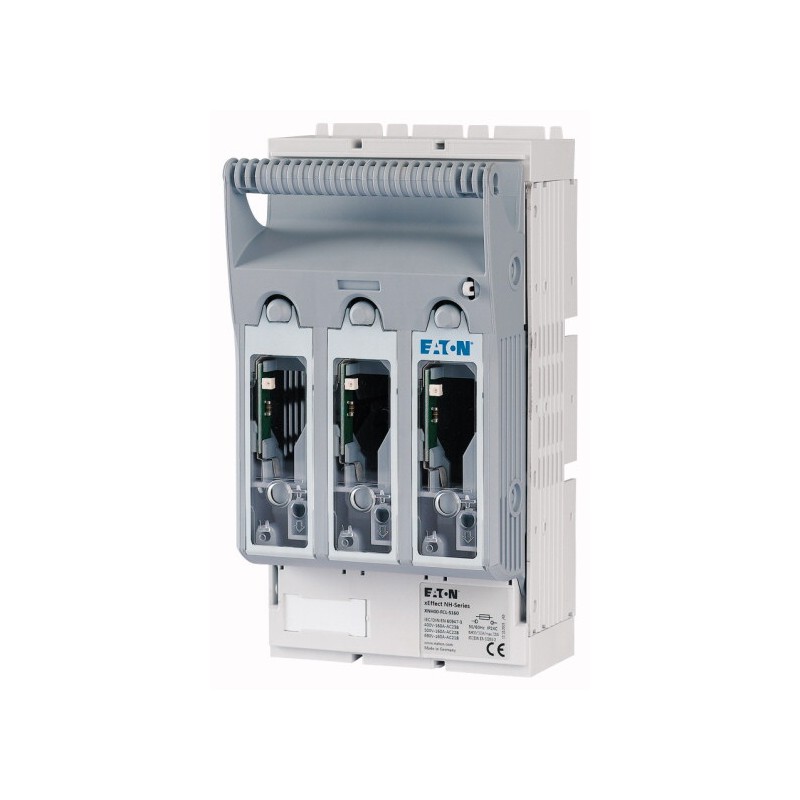

Sectionneur pour fusibles à couteaux 3P borne à cage 1,5 - 95 mm²; platine de montage; surveillance des fusibles lumière; NH000 et NH00

ATLANTIC Plus LED, 3h, P/NP

Em.Light Atlantique 8W M 1h30 IP65

Plus de détails


Éclairage de secours

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Sectionneur pour fusibles à couteaux 3P borne plate M8 95 mm² max.; barre 60 mm; surveillance des fusibles lumière; NH000 et NH00
[

Gamme de livraison

Fonction de base
Surveillance des fusibles Light
Nombre de pôles
3
Mode de montage
système sur jeux de barres 60 mm
Taille
00
Type de raccordement
Borne plate
Courant assigné d’emploi [Ie]
160 A
Degré de protection face avant(intégré avec XNH)
IP20 (état d'exploitation)
IP2XC (protection contre les contacts directs)
IP10 (Capot à languette ouvert)
Tension assignée d'emploi [Ue]
690 V AC
Tension assignée d'emploi [Ue]
440 V DC
Courant assigné de court-circuit conditionnel
120 (500 V)
100 (690 V) kA
Comportement à la flamme
auto-extinguible selon UL 94
Beschreibung
Circuits électriques en cuivre électrolytique, argentés
raccordement par le haut ou par le bas
Avec signalisation optique du déclenchement de la cartouche-fusible
,

Caractéristiques techniques

Electriques
Conformité aux normes
IEC/EN 60947-3
Tension assignée d'emploi [Ue]
690 V AC
Tension assignée d'emploi [Ue]
440 V DC
Courant assigné d’emploi [Ie]
160 A
Fréquence assignée [f]
40 - 60 Hz
Tension assignée d'isolement [Ui]
800 V AC
Puissance dissipée totale avec Ith(sans fusibles) [Pv]
14 W
Puissance dissipée à 80 % (sans fusibles) [Pv]
9 W
Tension assignée de tenue aux chocs [Uimp]
8 kV
Catégorie d'emploi AC-23BTension assignée d'emploi AC [Ue]
400 V AC
Catégorie d'emploi AC-23BCourant assigné d'emploi [Ie]
160 A
Catégorie d'emploi AC-22BTension assignée d'emploi AC [Ue]
500 V AC
Catégorie d'emploi AC-22BCourant assigné d'emploi [Ie]
160 A
Catégorie d'emploi AC-21BTension assignée d'emploi AC [Ue]
690 V AC
Catégorie d'emploi AC-21BCourant assigné d'emploi [Ie]
160 A
Catégorie d'emploi DC-22BTension assignée d'emploi [Ue]
250 V CC
Catégorie d'emploi DC-22BCourant assigné d'emploi [Ie]
160 A
Catégorie d'emploi DC-21BTension assignée d'emploi [Ue]
440 V CC
Catégorie d'emploi DC-21BCourant assigné d'emploi [Ie]
160 A
Courant assigné de court-circuit conditionnel
120 (500 V)
100 (690 V) kA
Courant assigné de courte durée admissible [Icw]
7 kA
Cartouche-fusible max.Taille selon DIN VDE 0636-2
000 / 00
Cartouche-fusible max.Puissance dissipée max. admissible par cartouche-fusible [Pv]
12 W
Longévité électrique [manœuvres]
300
Mécaniques
Degré de protection face avant(intégré avec XNH)
IP20 (état d'exploitation)
IP2XC (protection contre les contacts directs)
IP10 (Capot à languette ouvert)
Température ambiante
-25 - +55 °C
Mode de fonctionnement assigné
Service ininterrompu
Actionnement
Manœuvre dépendante manuelle
Position de montage
verticale, horizontale
Altitude d’installation
max. 2000 m
Catégorie de surtension/Degré de pollution
III/3
RoHS (selon la directive 2002/95/EG du Parlement européen et du Conseil)
Oui
Sens d'alimentation en énergie
au choix (système FLEX)
Verrouillable
Oui, en option
Possibilité de plombage
Oui, standard
MatériauxMatériau
Polyamide
MatériauxCouleur
grise
Comportement à la flamme
auto-extinguible selon UL 94
Sans halogène
Oui
Détection de tension
Oui, fenêtre d'inspection coulissante.
Longévité mécanique [manœuvres]
1400
Tenue aux courants de fuite
CTI 600
Tenue en température
125 °C
Sections raccordables
Borne plateDiamètre des boulons
M8
Borne plateCosse de câble, largeur max.
25 mm
Borne plateBarre plate
20 x 10 mm
Bornes à cagemultibrins
1,5 - 95 Cu mm2
Bornes à cageFeuillard Cu [Lamelles x largeur x épaisseur]
9 x 9 x 0,8 mm
Bornes à étriermultibrin
1,5 - 50 Cu mm2
Bornes à étrierFeuillard Cu [Nombre de feuilles x largeur x épaisseur ]
6 x 9 x 0,8 mm
Bornes prismatiquesConducteurs multibrin
10 - 70 Cu/Al mm2
Bornes prismatiques doublesConducteurs multibrin
- mm2
,

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
160 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
4.7 W
Puissance dissipée du matériel, fonction du courant [Pvid]
14 W
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Sous la responsabilité du tableautier.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Ui= 800 V AC
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
,

Caractéristiques techniques ETIM 7.0

Commutateurs basse tension (EG000017) / Interrupteur sectionneur à fusible (EC001040)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Sectionneur, interrupteur, commutateur / Interrupteur/sectionneur à coupure en charge avec/sans fusible ([email protected] [AKF058013])
finition interrupteur général
non
finition interrupteur de sécurité
non
tension de fonctionnement nominale max. Ue en CA
690 V
courant permanent nominal (Iu)
160 A
puissance de fonctionnement nominale, CA-23, 400 V
0 kW
intensité de court-circuit nominale conditionnelle Iq
120 kA
courant nominal de courte durée admissible Icw
7 kA
adapté aux inserts de fusibles
NH00
nombre de pôles
3
avec surveillance des fusibles
oui
type de raccordement du circuit principal
borne à vis
entrée de câble
autre
équippé de connecteurs
non
convient pour montage au sol
non
adapté à une fixation frontale
non
adapté à un montage en saillie de barres collectrices
oui
finition de l'élément d'actionnement
poignée de couvercle
position de l'élément d'actionnement
avant
commande motorisée en option
non
commande motorisée intégrée
non
finition interrupteur de dispositif d'arrêt d'urgence
non
classe de protection (IP), face avant
autre
,

Encombrements

]

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
ATLANTIC Plus LED 0001624003 ATLM ATLM_FR.pdf 252 Kbytes ATLANTIC Plus LED 0001624003 ATLM ATLM_FR.pdf
