ATLANTIC Plus LED ATLM 0001624003 EATON ELECTRIC Sezionatore NH 3p morsetto a mantello 1,5 95 mm² piastra di..

ATLANTIC Plus LED

ATLM

0001624003

EATON-MOELLER

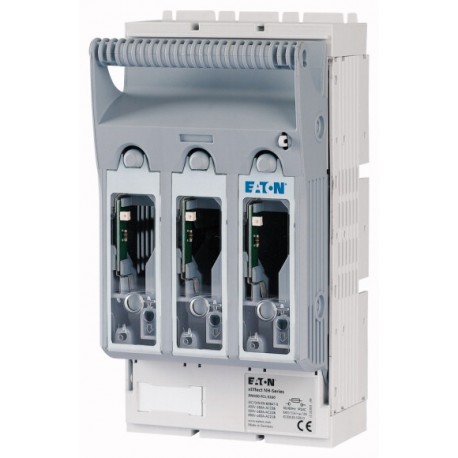

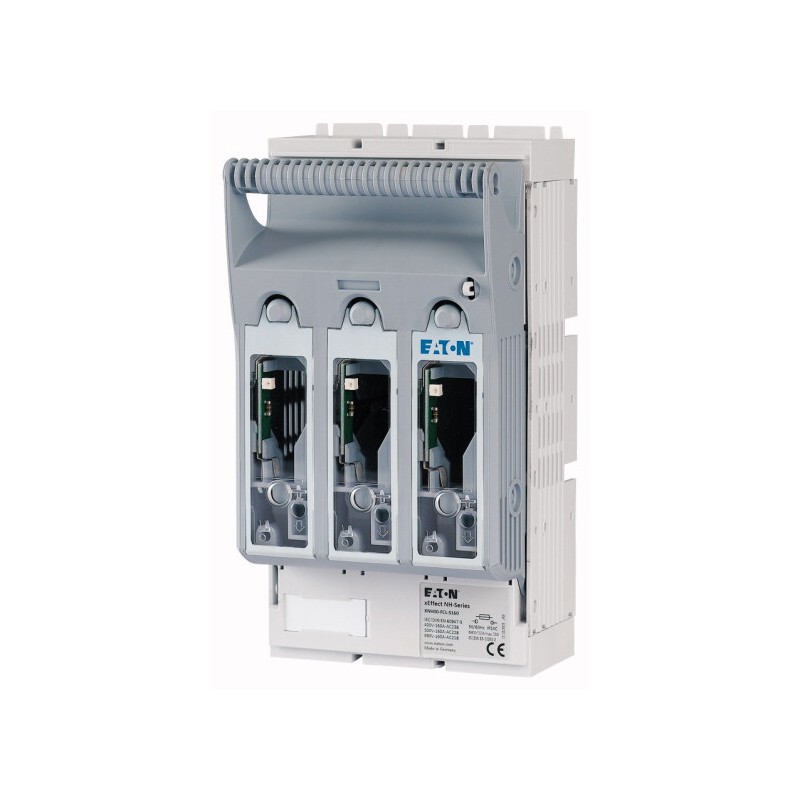

Sezionatore NH 3p morsetto a mantello 1,5 - 95 mm²; piastra di montaggio; unità di monitoraggio fusibile Light; NH000 & NH00

ATLANTIC Plus LED, 3h, P/NP

Em.Light Atlantic 8W M 1h30 IP65

Maggiori dettagli


Illuminazione di emergenza

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Sezionatore NH 3p morsetto a mantello 1,5 - 95 mm²; piastra di montaggio; unità di monitoraggio fusibile Light; NH000 & NH00
[

Programma di fornitura

Funzione di base
Controllo fusibile: spia
Poli
a 3 poli
Tipo di montaggio
Guide DIN
Piastra di montaggio
Dimensioni
00
Tipo di connessione
Terminale a muffola
Corrente nominale d'impiego [Ie]
160 A
Grado di protezione frontale (XNH installato)
IP20 (stato operativo)
IP2XC (protezione contatti)
IP10 (coperchio maniglia aperto)
Tensione nominale d'impiego [Ue]
690 V AC
Tensione nominale di impiego [Ue]
440 V DC
Corrente di cortocircuito nominale condizionale
120 (500 V)
100 (690 V) kA
Comportamento alla fiamma
Autoestinguente come da UL 94
Descrizione
Percorsi di corrente di rame elettrolitico, placcatura d’argento
Con segnalazione ottica di cartucce di fusibili scattate
,

Dati tecnici

Elettrico
Conformità alle norme
IEC/EN 60947-3
Tensione nominale d'impiego [Ue]
690 V AC
Tensione nominale di impiego [Ue]
440 V DC
Corrente nominale d'impiego [Ie]
160 A
Frequenza nominale [f]
40 - 60 Hz
Tensione nominale di isolamento [Ui]
800 V AC
Dissipazione totale a Ith(senza fusibili) [Pv]
9 W
Dissipazione all'80% (senza fusibili) [Pv]
5.8 W
Tensione nominale di tenuta ad impulso [Uimp]
8 kV
Categoria d'uso AC-23BTensione nominale d'impiego AC [Ue]
400 V AC
Categoria d'uso AC-23BCorrente nominale d'impiego [Ie]
160 A
Categoria di impiego AC-22BTensione nominale d'impiego AC [Ue]
500 V AC
Categoria di impiego AC-22BCorrente nominale d'impiego [Ie]
160 A
Categoria d'uso AC-21BTensione nominale d'impiego AC [Ue]
690 V AC
Categoria d'uso AC-21BCorrente nominale d'impiego [Ie]
160 A
Categoria d'uso DC-22BTensione nominale di esercizio [Ue]
250 V CC
Categoria d'uso DC-22BCorrente nominale di esercizio [Ie]
…160… A
Categoria di impiego DC-21BTensione nominale di esercizio [Ue]
440 V CC
Categoria di impiego DC-21BCorrente nominale di esercizio [Ie]
…160… A
Corrente di cortocircuito nominale condizionale
120 (500 V)
100 (690 V) kA
Corrente nominale di breve durata ammissibile [Icw]
7 kA
Max fusibileDimensioni in conformità con DIN VDE 0636-2
000 / 00
Max fusibileBlackout max consentito per ponticello di collegamento fusibile [Pv]
12 W
Durata, elettrica [Cicli]
300
Meccanico
Grado di protezione frontale (XNH installato)
IP20 (stato operativo)
IP2XC (protezione contatti)
IP10 (coperchio maniglia aperto)
Temperatura ambiente
-25 - +55 °C
Modalità nominale di esercizio
Operazione permanente
Attivazione
Attivazione manuale dipendente
Posizione di montaggio
verticale, orizzontale
Altitudine
max. 2000 mm
Categoria di sovratensione/grado di inquinamento
III/3
RoHS (secondo la Direttiva CE 2002/95/CE del Parlamento e del Consiglio Europeo)
Sì
Senso di alimentazione
A piacere
Lucchettabile
Sì, opzionale
Sigillabile
Sì, standard
MaterialeMateriale
poliammide
MaterialeColore
grigio
Comportamento alla fiamma
Autoestinguente come da UL 94
Senza alogeni
SÌ
Test tensione
Sì, finestre di ispezione scorrevoli
Durata meccanica [Cicli]
1400
Resistenza alla corrente di fuga
CTI 600
Resistenza a temperatura
125 °C
Sezioni di collegamento
Collegamento piattoDiametro alesaggio
M8
Collegamento piattoLarghezza max. capicorda
25 mm
Collegamento piattoSbarra collettrice piatta
20 x 10 mm
Morsetto a mantelloFlessibile
1,5 - 95 Cu mm2
Morsetto a mantelloBandella in rame [numero lamelle x larghezza x spessore lamelle]
9 x 9 x 0,8 mm
Morsetto a fascettaflessibile
1,5 - 50 Cu mm2
Morsetto a fascettaBandella in rame [Numero lamelle x larghezza x profondità ]
6 x 9 x 0,8 mm
Morsetto a prismaflessibile
10 - 70 Cu/Al mm2
Morsetto a doppio prismaflessibile
- mm2
,

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
160 A
Dissipazione per polo, in funzione della corrente [Pvid]
3 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
9 W
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
Rientra nella responsabilità del costruttore del quadro elettrico.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Ui= 800 V AC
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
,

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / sezionatore con fusibili (EC001040)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttore Di Carico, Sezionatore, Interruttore Di Comando / Interruttore di carico/sezionatore con/senza fusibile ([email protected] [AKF058013])
esecuzione come interruttore principale
no
esecuzione come interruttore di sicurezza
no
max. tensione d’esercizio nominale Ue per AC
690 V
corrente nominale permanente Iu
160 A
potenza d’esercizio nominale per AC-23, 400V
0 kW
corrente di corto circuito nominale condizionale Iq
120 kA
resistenza a corrente di breve durata Icw
7 kA
adatto per fusibili
HPC00
numero di poli
3
con monitoraggio fusibili
sì
tipo di collegamento circuito elettrico principale
morsetto telaio
ingresso del cavo
altri
dotato di connettori
no
adatto per fissaggio a terra
sì
adatto per fissaggio frontale
no
adatto per installazione con sbarra collettrice
no
esecuzione dell’elemento di azionamento
impugnatura coperchio
posizione dell'elemento di azionamento
davanti
azionamento a motore opzionale
no
azionamento a motore integrato
no
esecuzione come dispositivo di arresto d’emergenza
no
grado di protezione (IP), lato frontale
altri
,

Dimensioni

]

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
ATLANTIC Plus LED 0001624003 ATLM ATLM_IT.pdf 254 Kbytes ATLANTIC Plus LED 0001624003 ATLM ATLM_IT.pdf
